Passerella sul fiume Serio a Bergamo, Italia
Progettazione strutturale:
Studio Rota Nodari
Via M.Zanchi, 85
24022 Alazano Lombardo (BG)

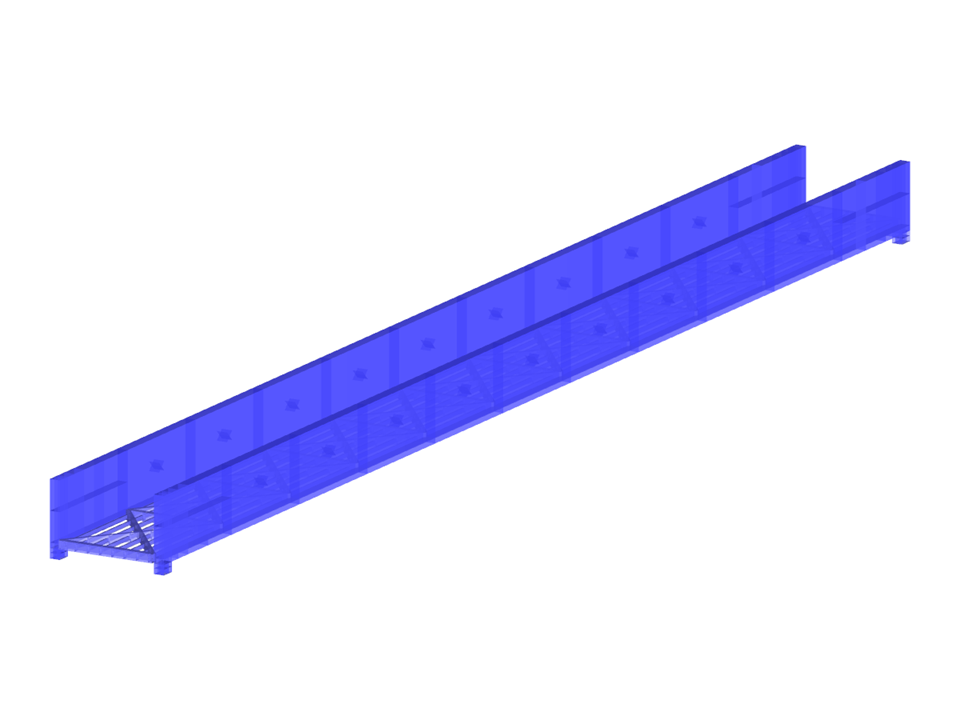

Passerella sul Fiume Serio
| Numero di nodi | 904 |
| Numero di linee | 1770 |
| Numero di aste | 592 |
| Numero di superfici | 372 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 148 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 26,795 t |
| Dimensioni | 31.680 x 2.800 x 1.750 m |
| Versione del programma | 5.28.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
