Ponte pedonal sobre o Rio Serio, Itália

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

A deterioração de alguns passadiços de madeira da ciclovia e do percurso pedestre no vale Seriana na província italiana de Bérgamo, obrigou a uma reconstrução dos mesmos com materiais mais sustentáveis. Nesse âmbito, a Comunidade de Montanha Valle Seriana contratou o Studio Rota Nodari de Alzano Lombardo, da província italiana de Bérgamo, para efetuar o planeamento e a gestão das obras de renovação da ponte pedonal entre os municípios de Cene e Gazzaniga.

Cliente

Comunità Montana Valle Seriana
Via D.Alighieri, 1
24023 Clusone (BG)
www.cmvalleseriana.bg.it

Planeamento estrutural

Studio Rota Nodari
Via M.Zanchi, 85
24022 Alazano Lombardo (BG)
www.studiorotanodari.com

Execução e montagem

Cosmet di Fantoni Srl
Via S.Lucio, 37/16
24023 Clusone (BG)
www.cosmetcostruzionimetalliche.it

Parâmetros do modelo

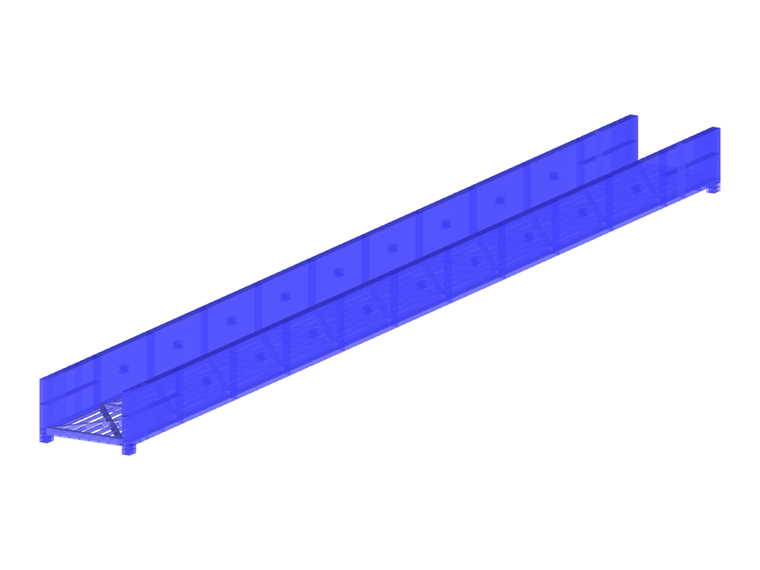

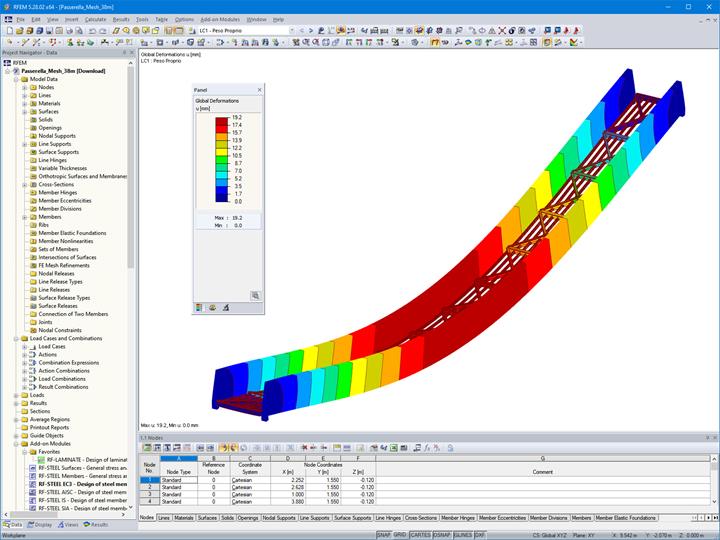

Modelo

Descrição

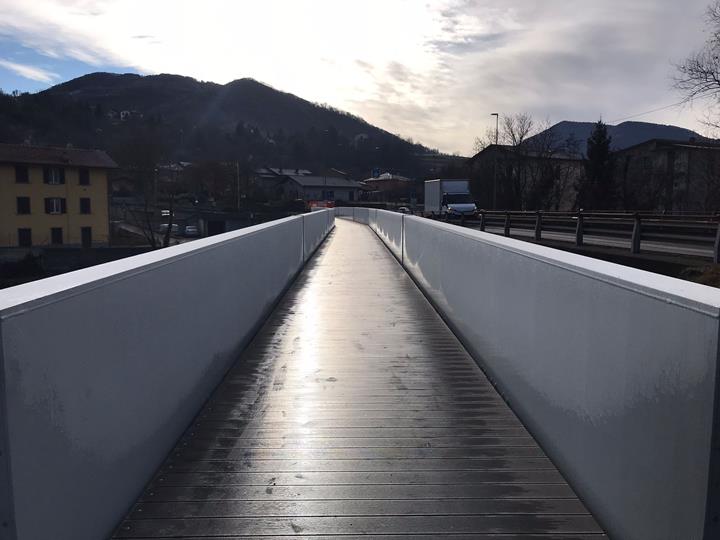

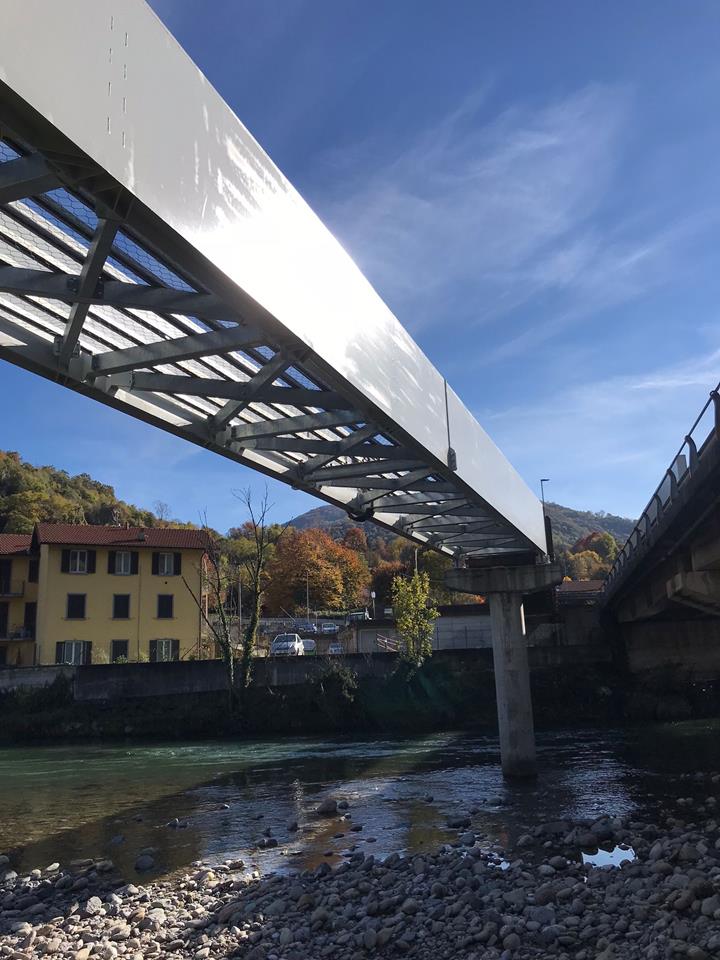

No caso da presente estrutura, trata-se de uma ponte pedonal de dois vãos com um pilar de ponte no leito do rio e um vão total de 69 metros, constituída por vigas de secção oca em aço pintadas para o parapeito e um tabuleiro em WPC (composto termoplástico).

O dimensionamento incluiu a análise preventiva da estrutura de betão armado existente através de uma abordagem não invasiva que foi realizada com recurso a um esclerómetro de mola calibrado e ultrassom de acordo com a metodologia SonReb, além de um pacómetro. A verificação e o controlo da documentação original do projeto devolveram valores de resistência compatíveis com as ações transmitidas pela nova estrutura, por isso, não foi necessário reforçar as estruturas de apoio.

A empresa Cosmet SrL foi responsável pelos trabalhos de oficina, desmontagem e eliminação da ponte de madeira, bem como pela montagem da nova estrutura. Para otimizar os custos de transporte e reduzir os tempos de montagem (duas semanas), a estrutura é composta por elementos com um comprimento máximo de 14 metros, montados no local através de ligações aparafusadas.

Local do projeto

Rio Serio
entre Cene e Cazzaniga, Itália

Palavras-chave

Ponte Ponte de aço Ligações aparafusadas
