IVaLSA e Provincia autonoma di Trento, em conjunto com o National Institute for Earth Science and Disaster Prevention (NIED), o Building Research Institute (BRI ), a Universidade de Shizuoka e o Center for Better Living no Japão realizaram um programa de investigação sobre a resistência sísmica de edifícios de vários andares construídos com madeira laminada cruzada (CLT).

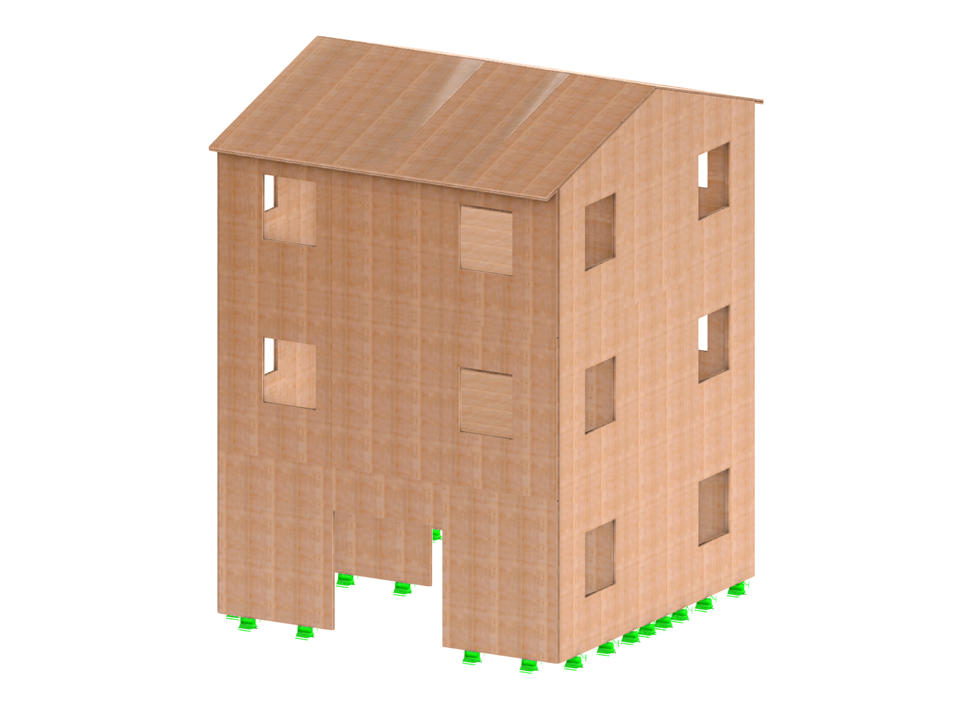

O engenheiro Lorenzo Glielmi reproduziu no RFEM o modelo de EF modelo do edifício CLT de três andares testado numa 'mesa sísmica' no laboratório do NIED em Tsukuba, em 2006. A casa manteve-se quase inalterada depois de ter sofrido uma série de 15 sismos destrutivos.
Edifício de testes | Projeto SOFIE
| Número de nós | 175 |
| Número de linhas | 244 |
| Número de barras | 0 |
| Número de superfícies | 55 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 16 |
| Número de combinações de resultados | 4 |
| Peso total | 11,793 t |
| Dimensões | 6,935 x 9,770 x 7,702 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Função do programa
Base de dados de conhecimento
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
