IVaLSA a Provincia autonoma di Trento ve spolupráci s Národním institutem pro vědy o Zemi a prevenci katastrof (NIED) a Institutem pro výzkum budov (BRI ), Univerzita v Shizuoka a Centrum pro lepší život v Japonsku zahájily výzkumný program zaměřený na seizmickou odolnost vícepodlažních budov z křížem lepeného dřeva (CLT).

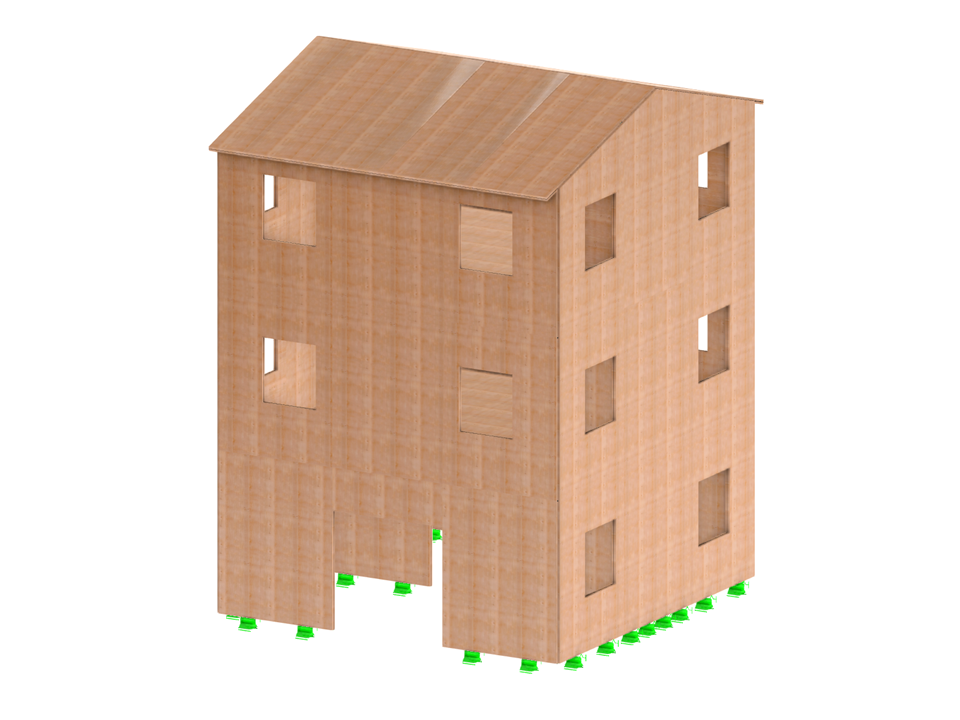

Inženýr Lorenzo Glielmi vytvořil v programu RFEM KP model třípodlažní budovy z křížem lepeného dřeva, který byl v roce 2006 testován na 'shake table' v laboratoři NIED v Cukubě. Dům zůstal po simulaci 15 ničivých zemětřesení téměř beze změn.
Testovací budova | Projekt SOFIE
| Počet uzlů | 175 |
| Počet linií | 244 |
| Počet prutů | 0 |
| Počet ploch | 55 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 11,793 t |
| Rozměry | 6,935 x 9,770 x 7,702 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
