IVaLSA i Provincia autonoma di Trento, we współpracy z Narodowym Instytutem Nauk o Ziemi i Zapobiegania Katastrofom (NIED), Instytutem Techniki Budowlanej (BRI) ), Uniwersytet Shizuoka oraz Centrum Lepszego Życia w Japonii podjęły się realizacji programu badawczego dotyczącego odporności na trzęsienia ziemi budynków wielokondygnacyjnych wykonanych z drewna klejonego krzyżowo (CLT).

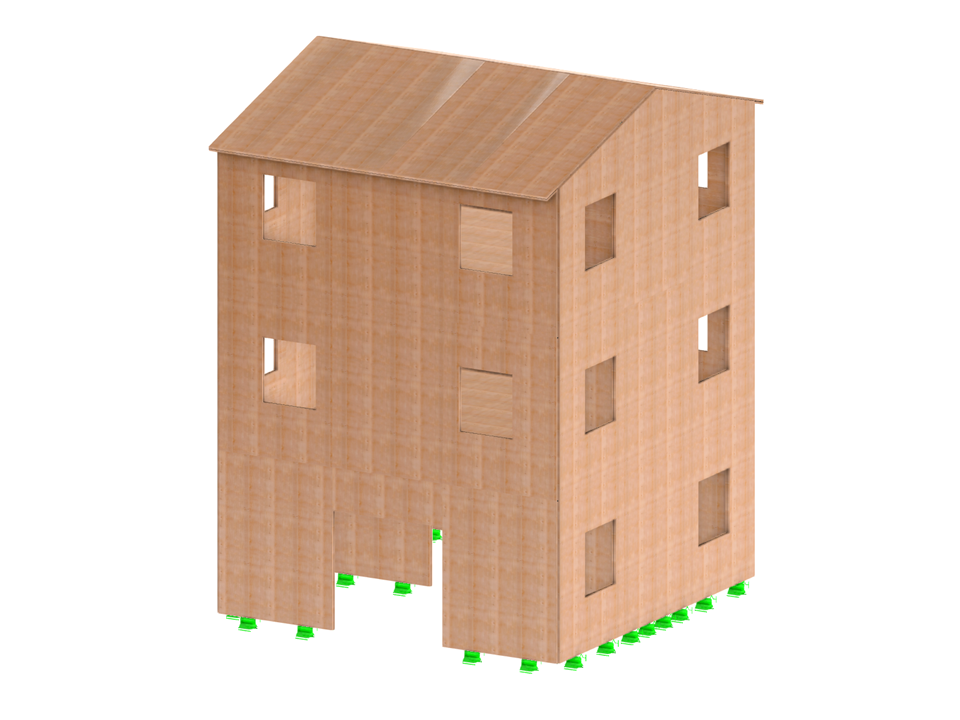

Inżynier Lorenzo Glielmi odtworzył w RFEM ES trzykondygnacyjnego budynku z drewna klejonego krzyżowo, który został przetestowany na 'stole wstrząsowym' w laboratorium NIED w Tsukuba, w 2006 roku. Po serii 15 niszczycielskich trzęsień ziemi dom pozostał prawie niezmieniony.
Budynek testowy | Projekt SOFIE
| Liczba węzłów | 175 |
| Liczba linii | 244 |
| Liczba prętów | 0 |
| Liczba powierzchni | 55 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 16 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 11,793 t |
| Wymiarowanie | 6,935 x 9,770 x 7,702 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Baza informacji
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
