Parametrização da estrutura de pérgula de madeira e cargas.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

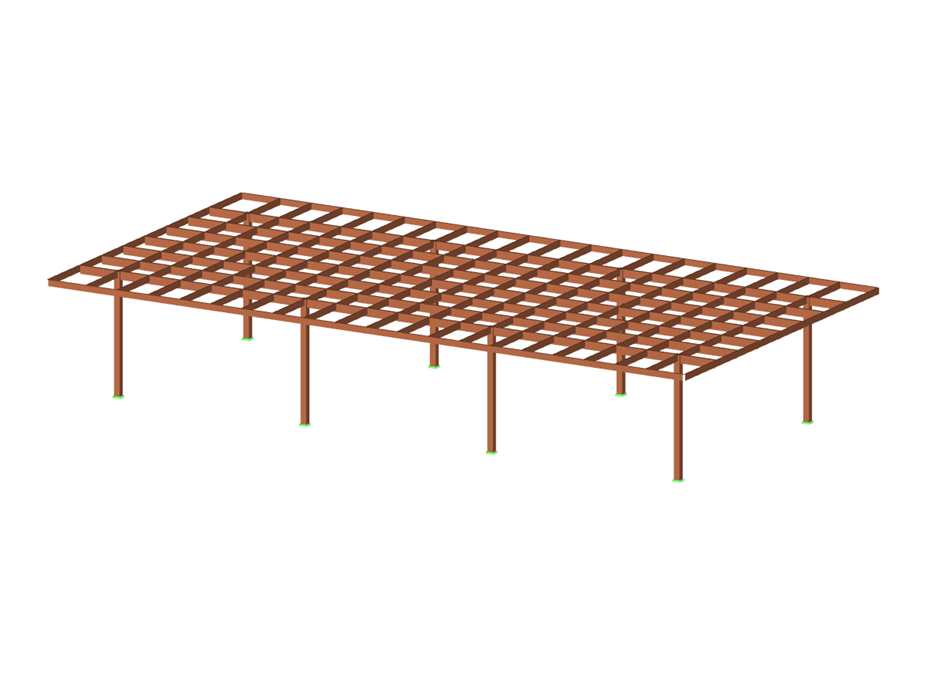

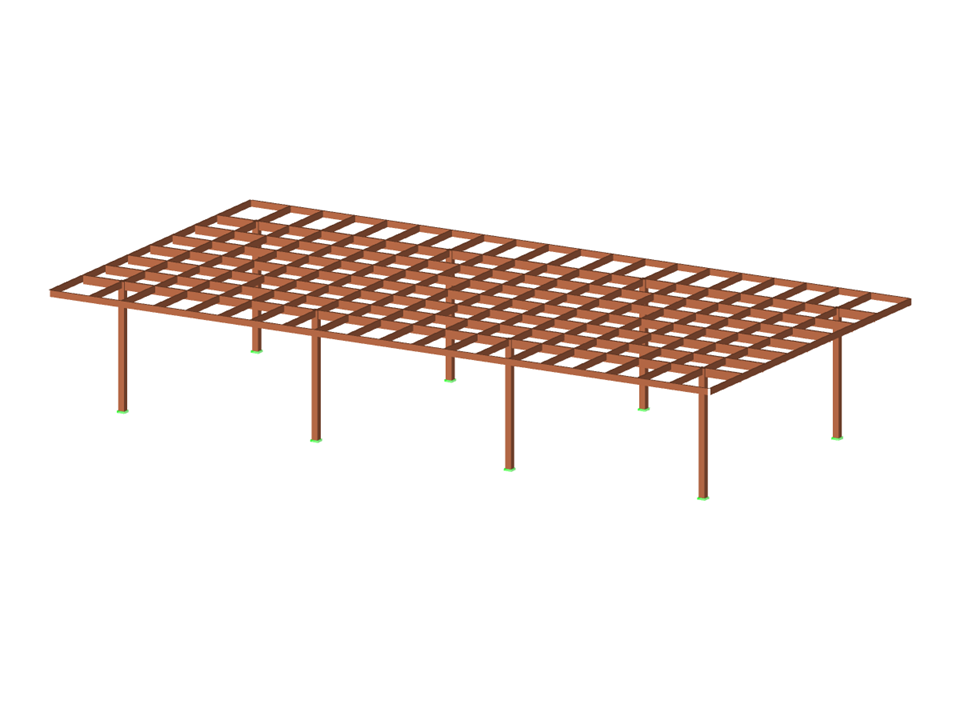

Pérgula de madeira
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 197 |
| Número de linhas | 360 |
| Número de barras | 356 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 10 |
| Número de combinações de resultados | 2 |
| Peso total | 3,879 t |
| Dimensões | 17,050 x 9,000 x 3,250 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
