Online manuál programu RFEM - Plochy (anglicky)
Parametrizace konstrukce a zatížení dřevěné pergoly.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

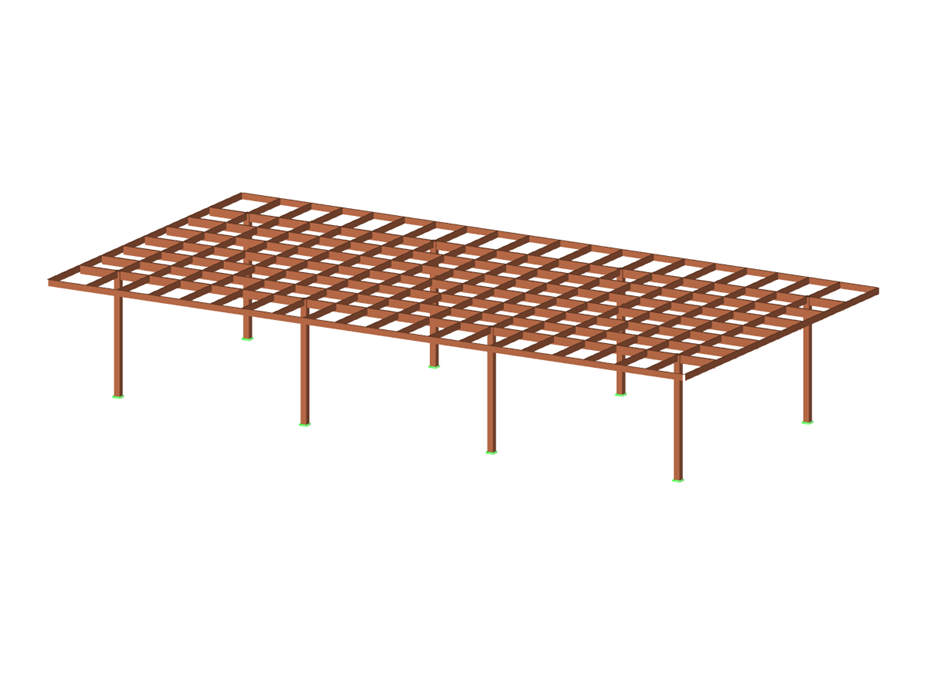

Dřevěná pergola
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 197 |
| Počet linií | 360 |
| Počet prutů | 356 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 3,879 t |
| Rozměry | 17,050 x 9,000 x 3,250 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Obecné
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
