Parametrisierung der Pergola-Holzkonstruktion und der Lasten.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.

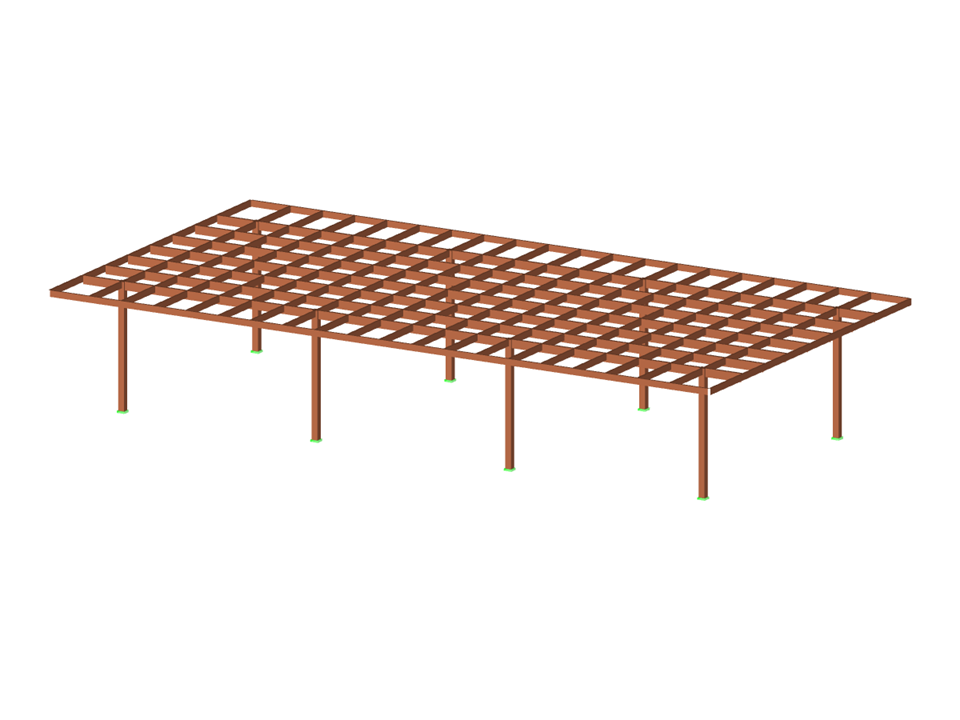

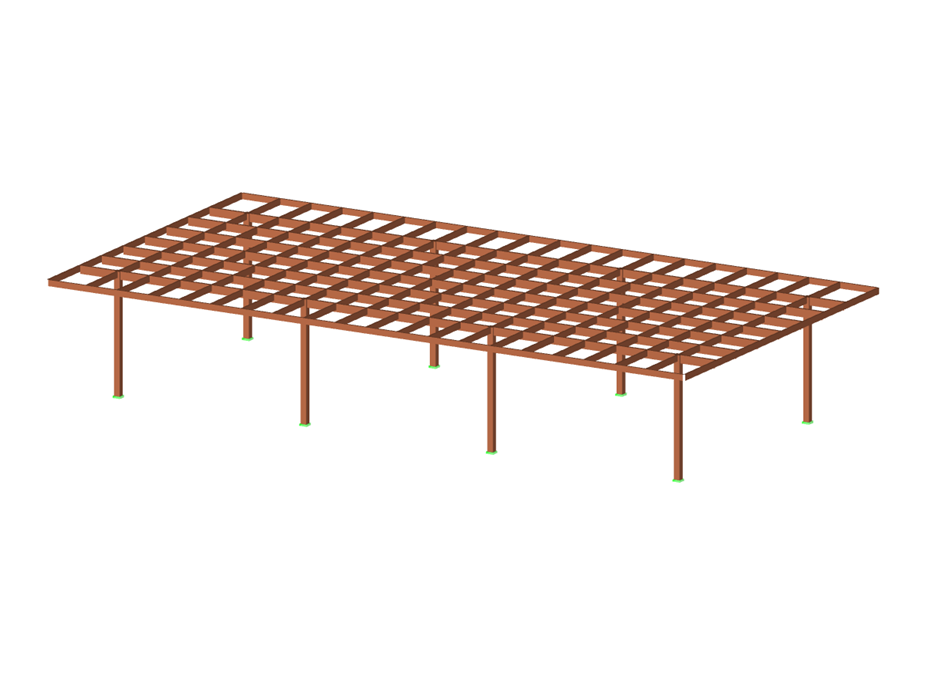

Pergola aus Holz
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 197 |
| Anzahl Linien | 360 |
| Anzahl Stäbe | 356 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 10 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 3,879 t |
| Abmessungen | 17,050 x 9,000 x 3,250 m |
| Programmversion | 5.27.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
