Parametrización de la estructura de pérgola de madera y cargas.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

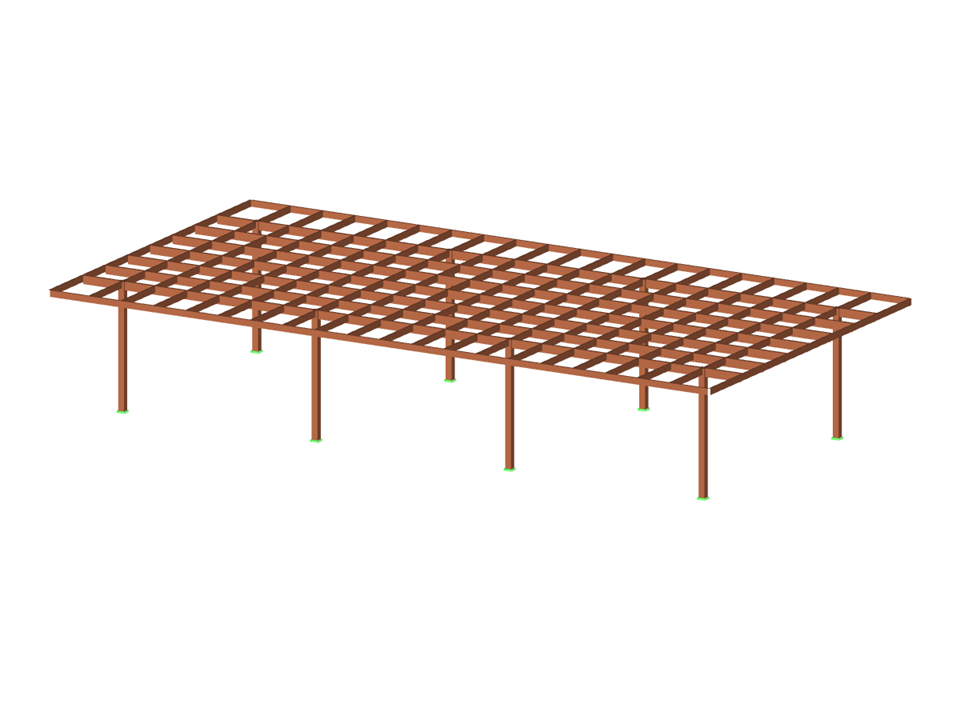

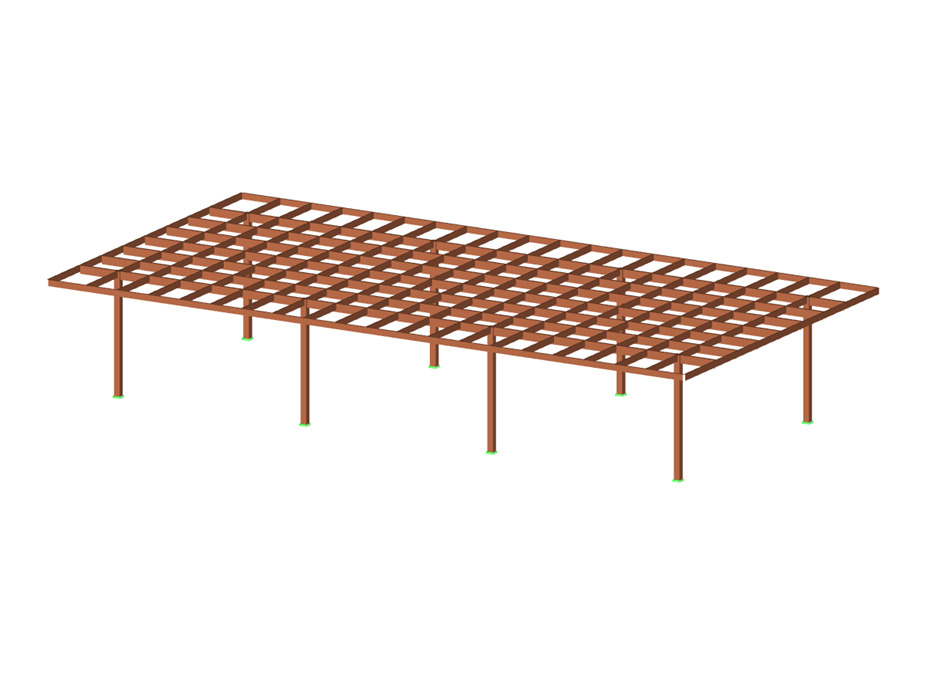

Pérgola de madera
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 197 |
| Número de líneas | 360 |
| Número de barras | 356 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 10 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 3.879 t |
| Dimensiones | 17,050 x 9,000 x 3,250 m |
| Versión del programa | 5.27.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
