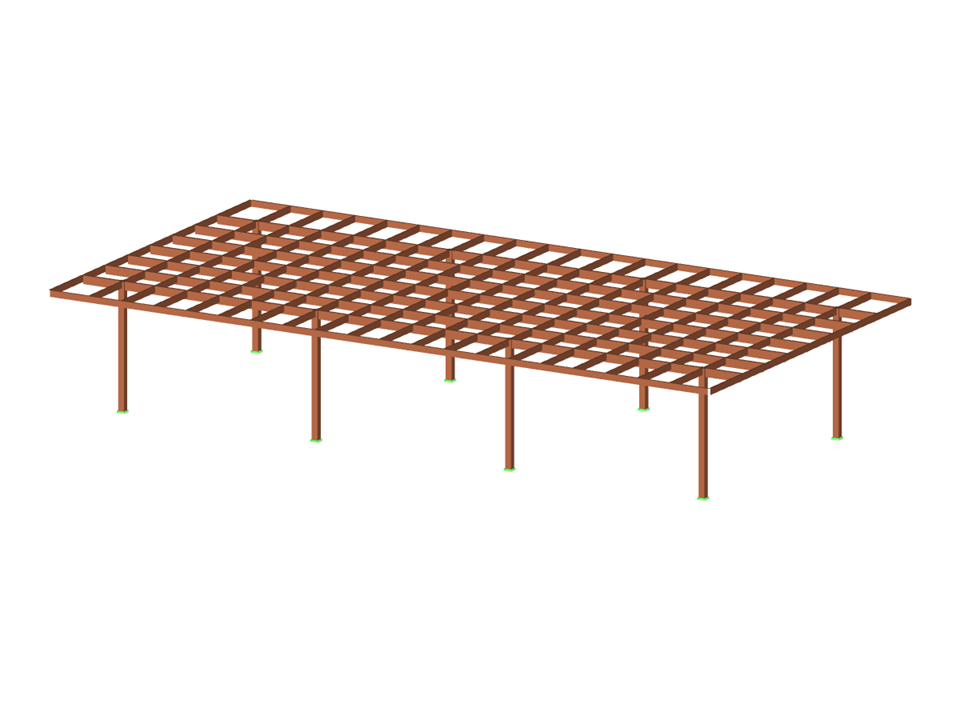

Paramétrage de la structure et des charges de la pergola en bois.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Pergola en bois
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 197 |
| Nombre de lignes | 360 |
| Nombre de barres | 356 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 10 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 3,879 t |
| Cotation fonctionnelle | 17,050 x 9,000 x 3,250 m |
| Version du logiciel | 5.27.01 |
