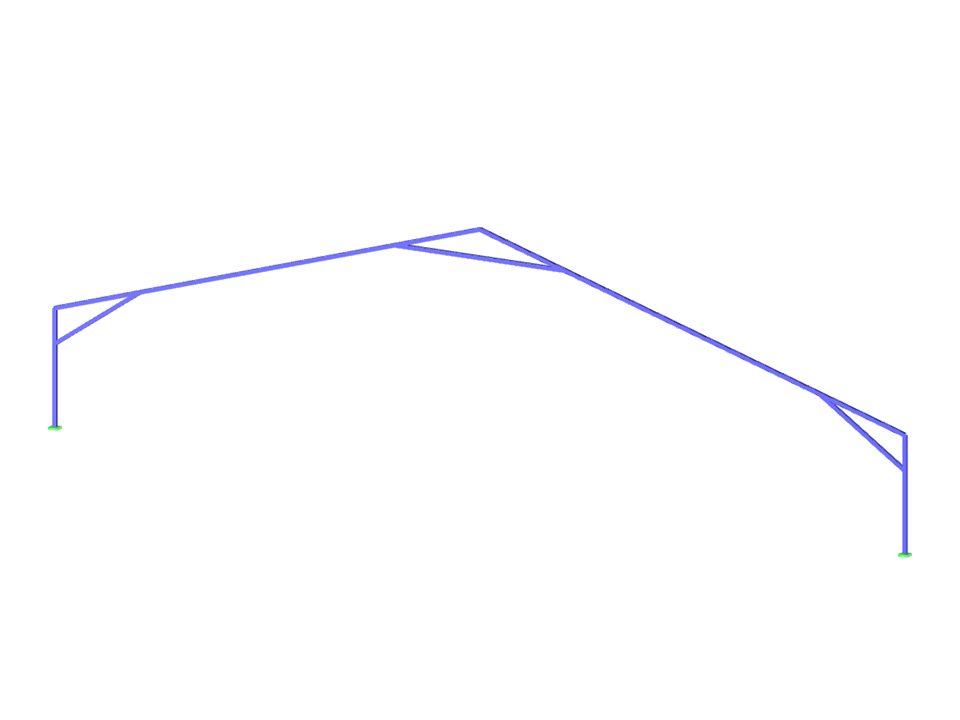

Parametrização da geometria de um pórtico com armadura no nó e cumeeira da viga-pilar.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Estrutura com reforços
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 11 |
| Número de linhas | 7 |
| Número de barras | 7 |
| Peso total | 1,242 t |
| Dimensões | 40,250 x 0,250 x 11,125 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
