Parametrizzazione della geometria di un telaio con armatura al nodo trave-colonna e al colmo.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

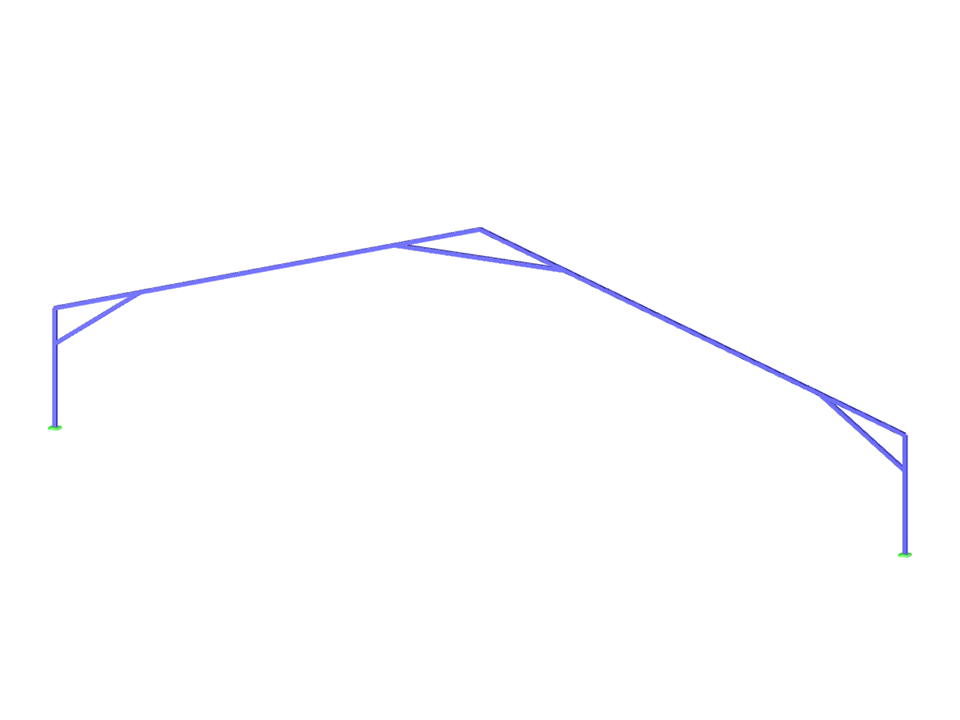

Telaio con rinforzi
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 11 |
| Numero di linee | 7 |
| Numero di aste | 7 |
| Peso totale | 1,242 t |
| Dimensioni | 40.250 x 0.250 x 11.125 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
