Parametrizace geometrie rámu s výztuží v uzlu nosník-sloup a hřebenu.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

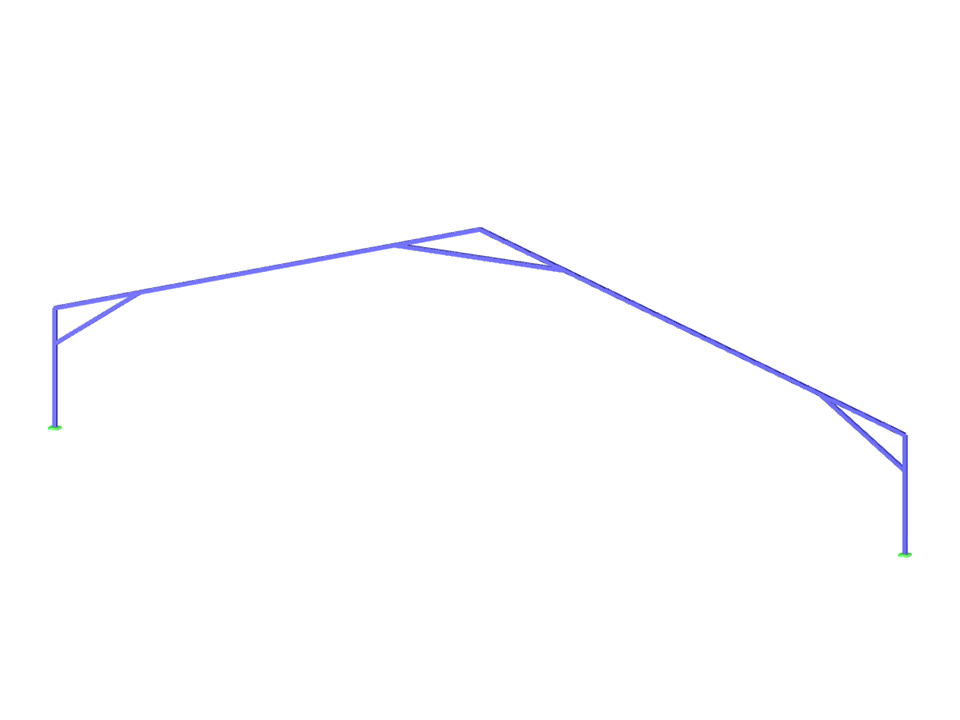

Rám s výztuhami
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 11 |
| Počet linií | 7 |
| Počet prutů | 7 |
| Celková hmotnost | 1,242 t |
| Rozměry | 40,250 x 0,250 x 11,125 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
