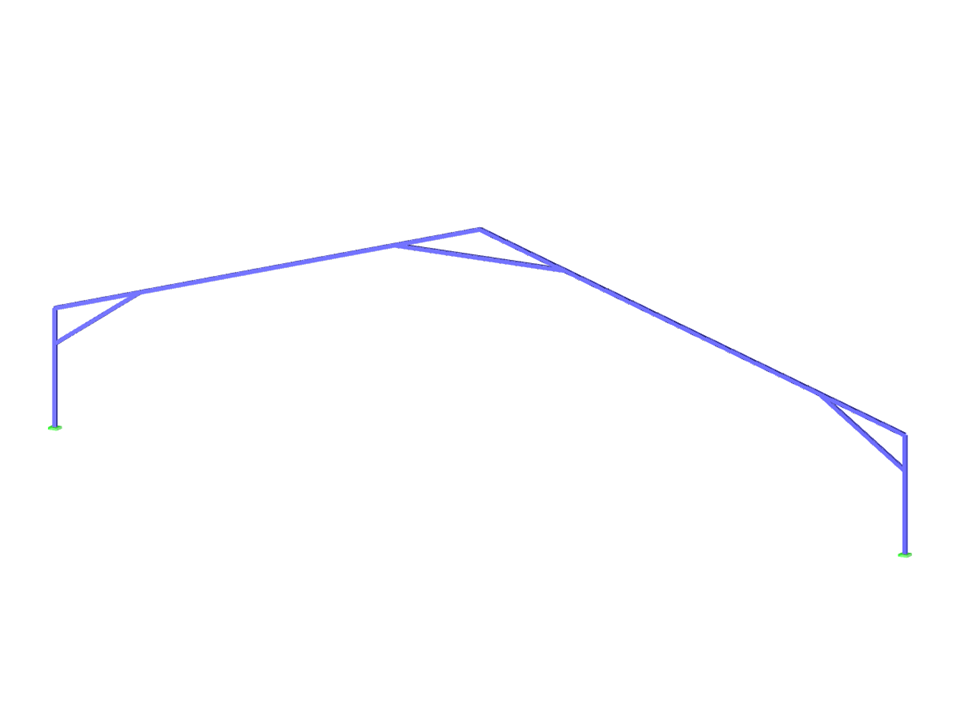

Parametrización de la geometría de un pórtico con armadura en el nudo viga-pilar y cumbrera.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Estructura con rigidizadores
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 11 |
| Número de líneas | 7 |
| Número de barras | 7 |
| Peso completo | 1.242 t |
| Dimensiones | 40,250 x 0,250 x 11,125 m |
| Versión del programa | 5.27.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
