Parametrização completa da geometria das estacas, integração de superfície helicoidal e apoios elásticos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

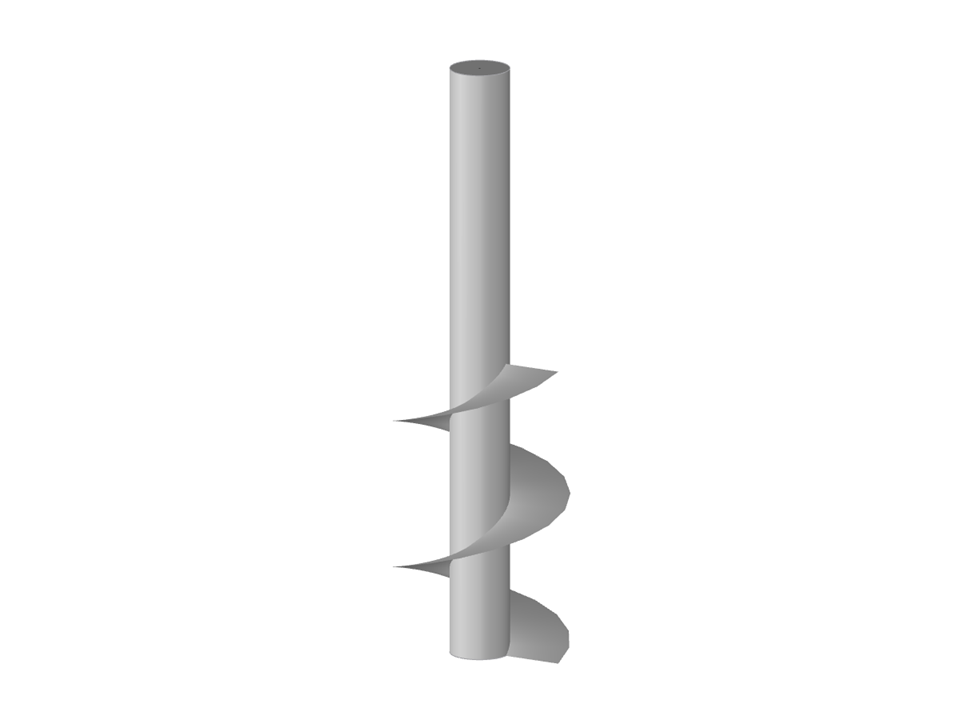

Estaca helicoidal
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 12 |
| Número de linhas | 9 |
| Número de barras | 2 |
| Número de superfícies | 4 |
| Número de sólidos | 1 |
| Peso total | 34,886 t |
| Dimensões | 7,924 x 7,941 x 13,583 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
