Kompletní parametrizace geometrie piloty, zahrnutí šroubových ploch a pružných podpor.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

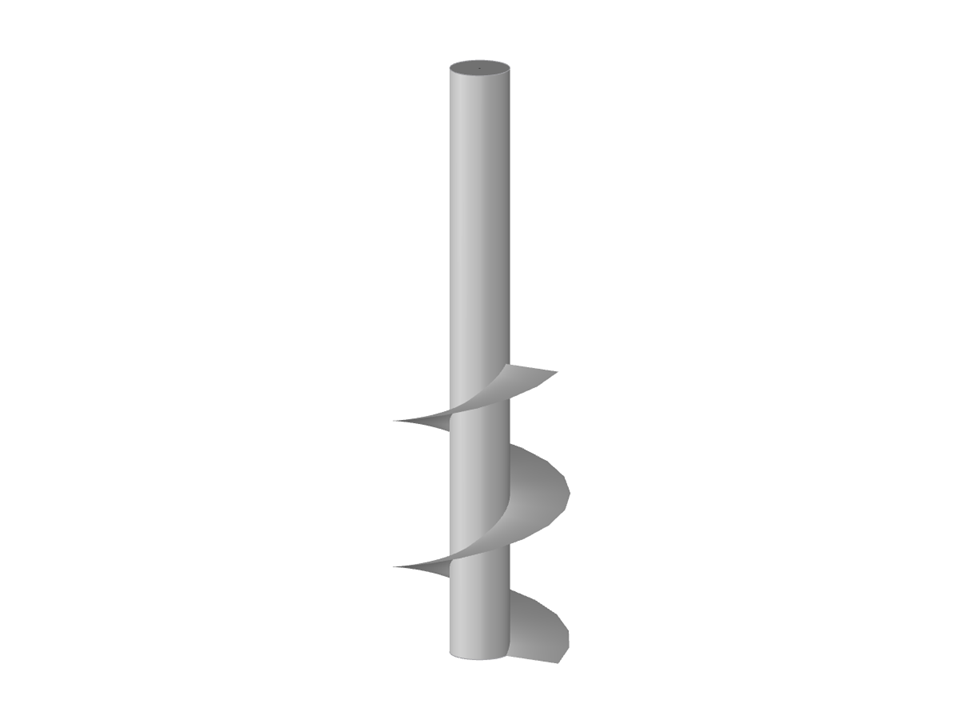

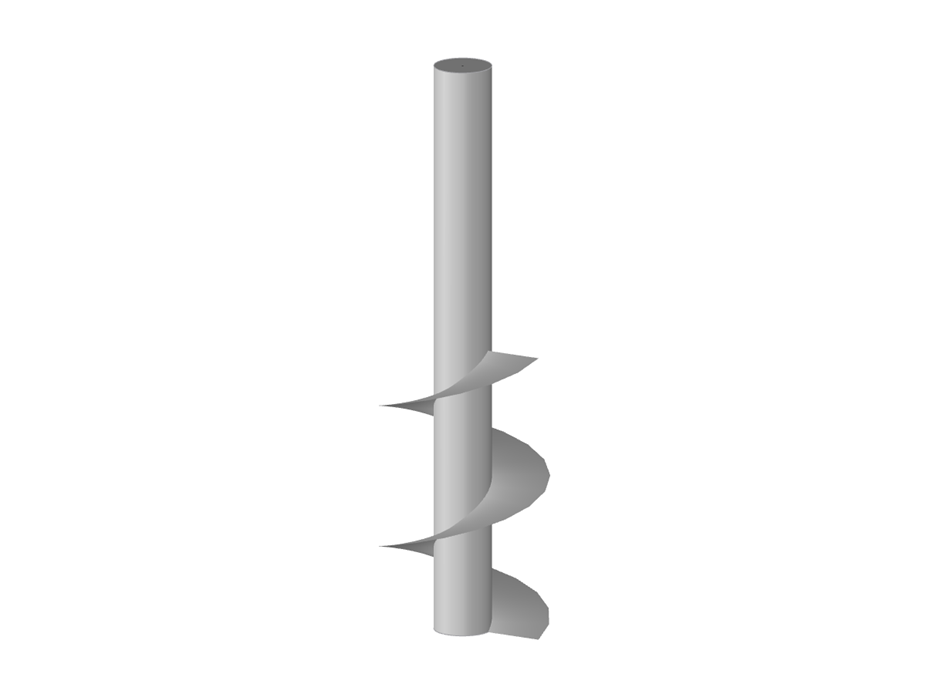

Šroubová pilota
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 12 |
| Počet linií | 9 |
| Počet prutů | 2 |
| Počet ploch | 4 |
| Počet těles | 1 |
| Celková hmotnost | 34,886 t |
| Rozměry | 7,924 x 7,941 x 13,583 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
