RFEM – Online-Handbuch Flächen
Vollständige Parametrisierung der Pfahlgeometrie, Einbindung von spiralförmigen Flächen und elastischen Lagerungen.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.

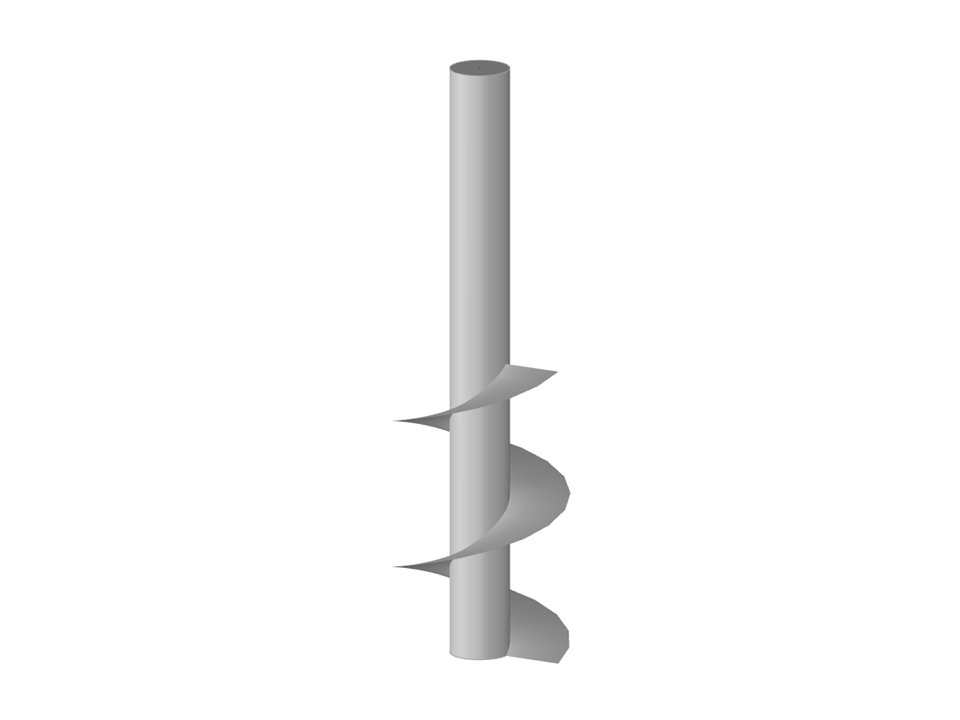

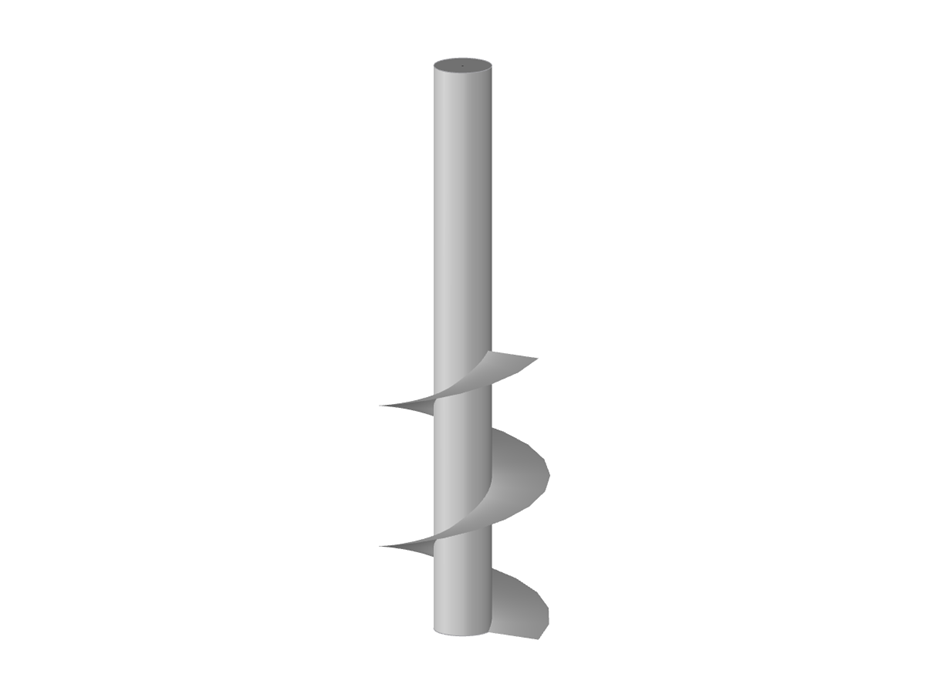

Wendelförmiger Pfahl
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 12 |
| Anzahl Linien | 9 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 1 |
| Gesamtgewicht | 34,886 t |
| Abmessungen | 7,924 x 7,941 x 13,583 m |
| Programmversion | 5.27.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
