Instrukcja online programu RFEM | Powierzchnie
Pełna parametryzacja geometrii pala, uwzględnianie powierzchni śrubowej i podpór sprężystych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

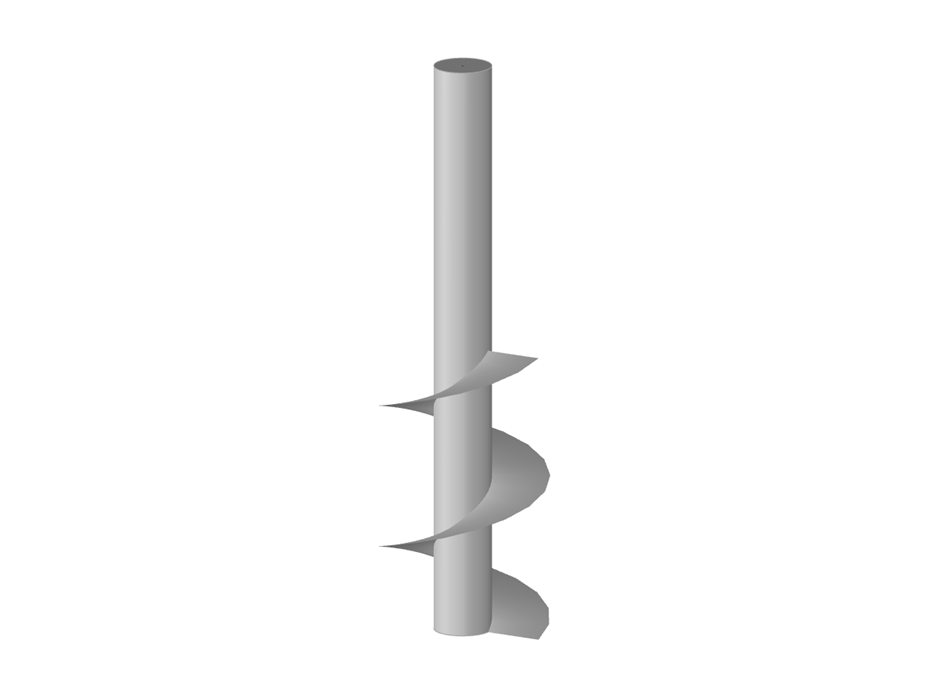

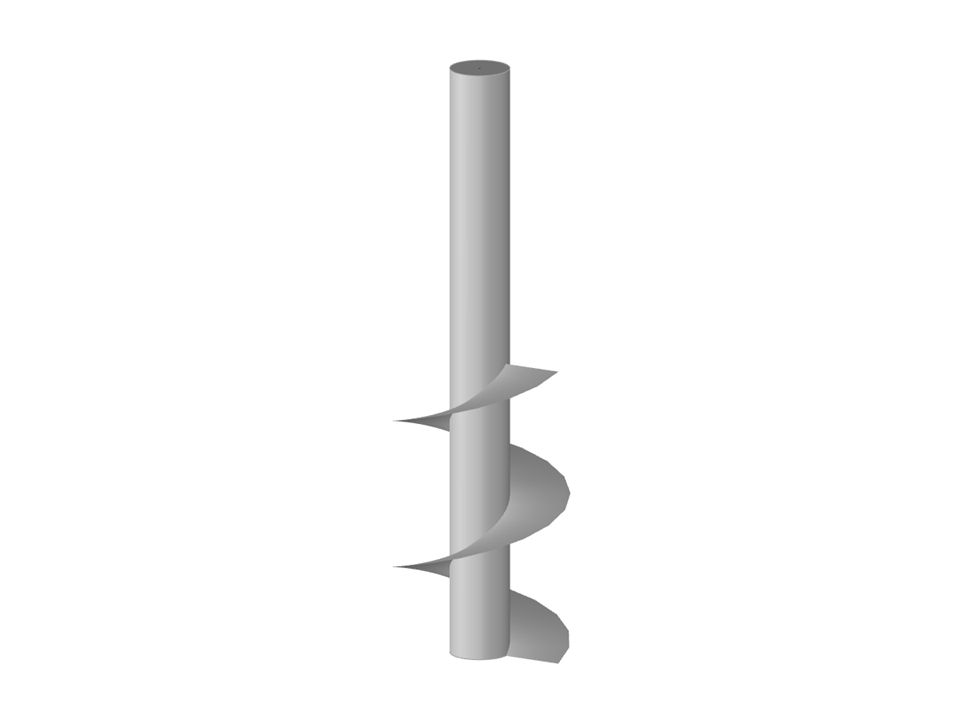

Pale helikalne
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 12 |
| Liczba linii | 9 |
| Liczba prętów | 2 |
| Liczba powierzchni | 4 |
| Ilość brył | 1 |
| Ciężar całkowity | 34,886 t |
| Wymiarowanie | 7,924 x 7,941 x 13,583 m |
| Wersja programu | 5.27.01 |
