Manual online do RFEM | 4.4 Superfícies
Parametrização completa de uma geometria de laje de betão em consola com armadura espacial. Inclusive cargas permanentes e de sobrecarga.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

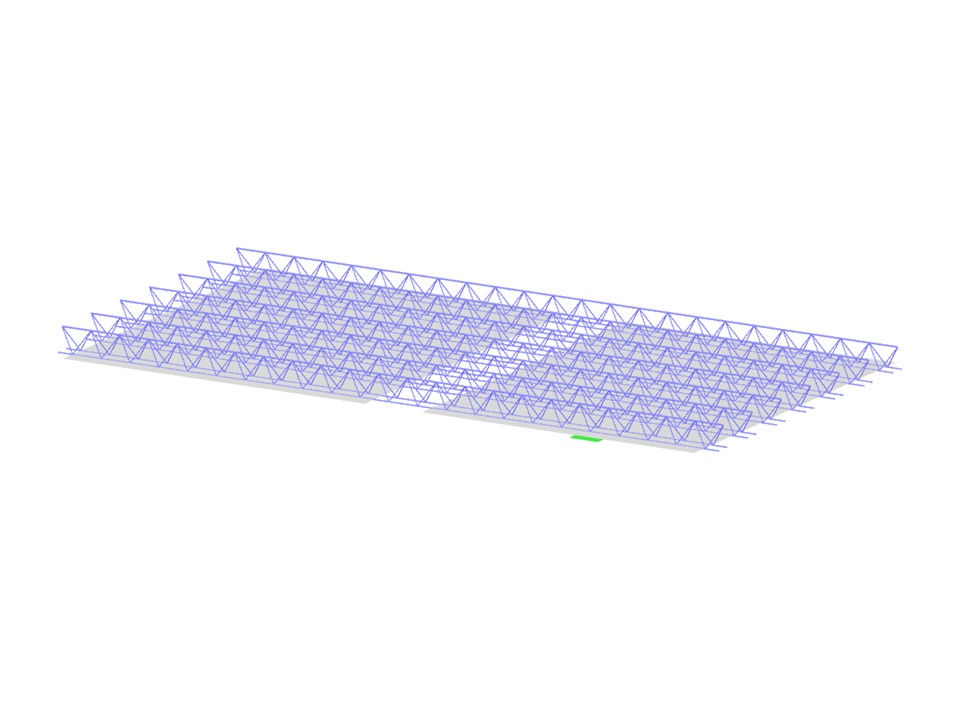

Laje em consola
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 528 |
| Número de linhas | 1163 |
| Número de barras | 1141 |
| Número de superfícies | 2 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 8 |
| Número de combinações de resultados | 2 |
| Peso total | 1,261 t |
| Dimensões | 4,600 x 2,430 x 0,189 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
