Parametrizzazione completa della geometria di una soletta a sbalzo in calcestruzzo con armatura spaziale. Compresi i carichi permanenti e di sovraccarico.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

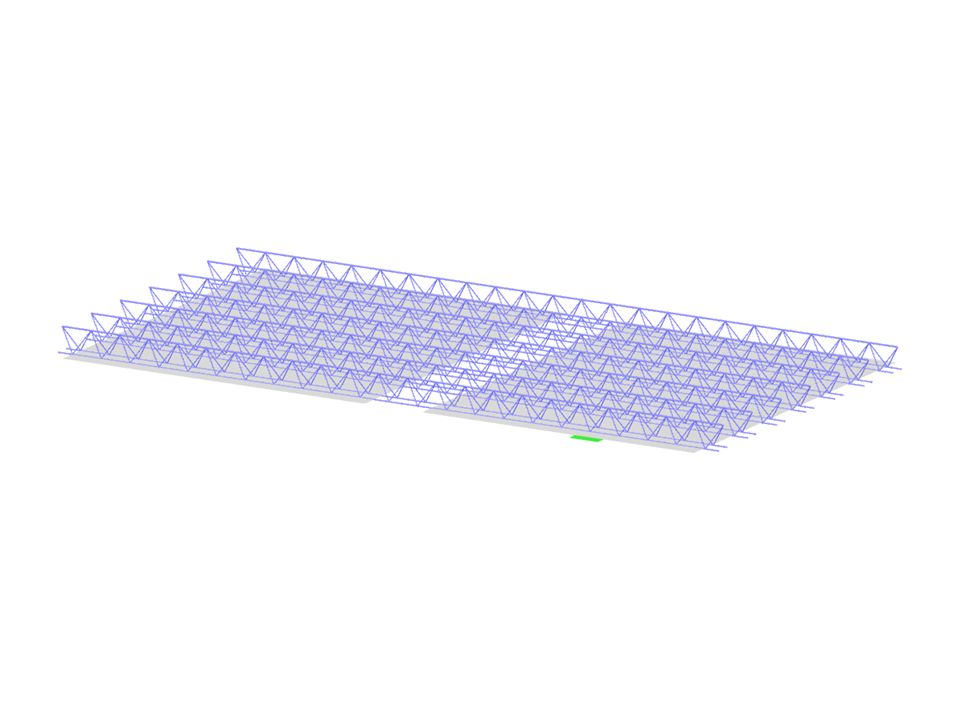

Lastra a sbalzo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 528 |
| Numero di linee | 1163 |
| Numero di aste | 1141 |
| Numero di superfici | 2 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 8 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 1,261 t |
| Dimensioni | 4.600 x 2.430 x 0.189 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
