Parametrización completa de una geometría de losa en voladizo de hormigón con armadura espacial. Incluyendo cargas permanentes y de sobrecarga.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

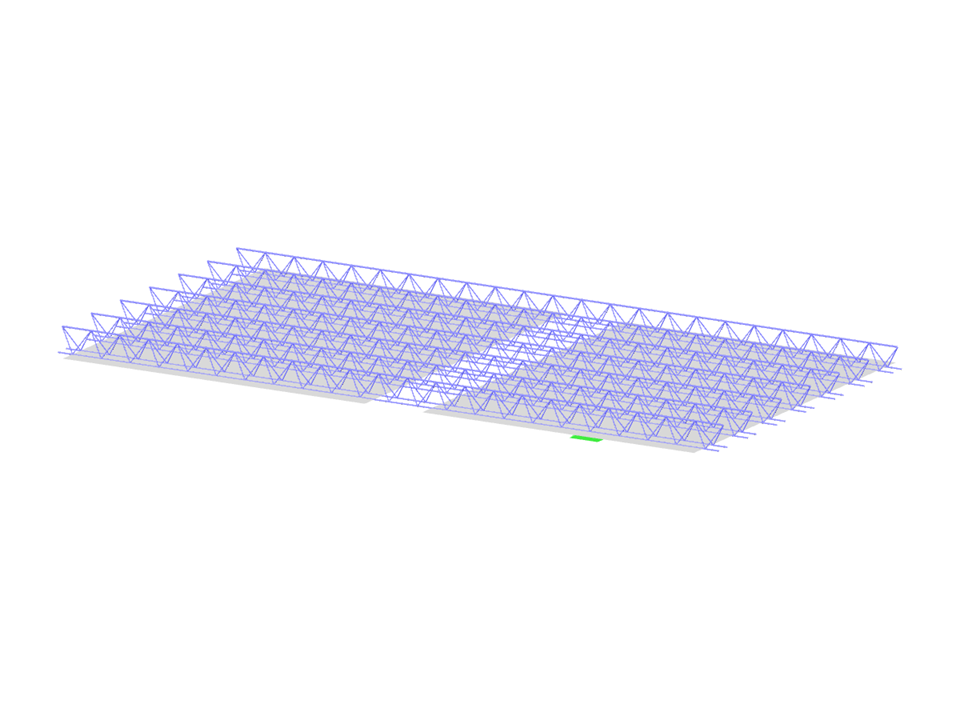

Losa en voladizo
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 528 |
| Número de líneas | 1163 |
| Número de barras | 1141 |
| Número de superficies | 2 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 1,261 t |
| Dimensiones | 4,600 x 2,430 x 0,189 m |
| Versión del programa | 5.26.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
