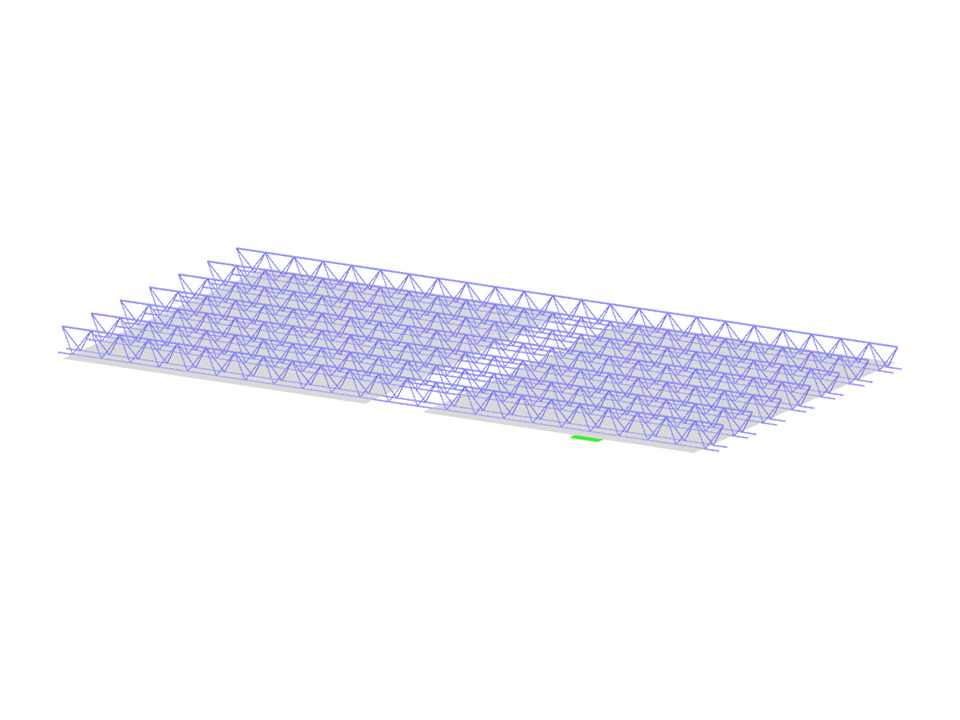

Paramétrage complet de la géométrie d'une dalle en béton avec armatures 3D. Y compris les charges permanentes et de surcharge.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Dalle en porte-à-faux
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 528 |
| Nombre de lignes | 1163 |
| Nombre de barres | 1141 |
| Nombre de surfaces | 2 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 1,261 t |
| Cotation fonctionnelle | 4,600 x 2,430 x 0,189 m |
| Version du logiciel | 5.26.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
