Pełna parametryzacja geometrii betonowej płyty wspornikowej ze zbrojeniem przestrzennym. W tym obciążenia stałe i przeciążeniowe.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

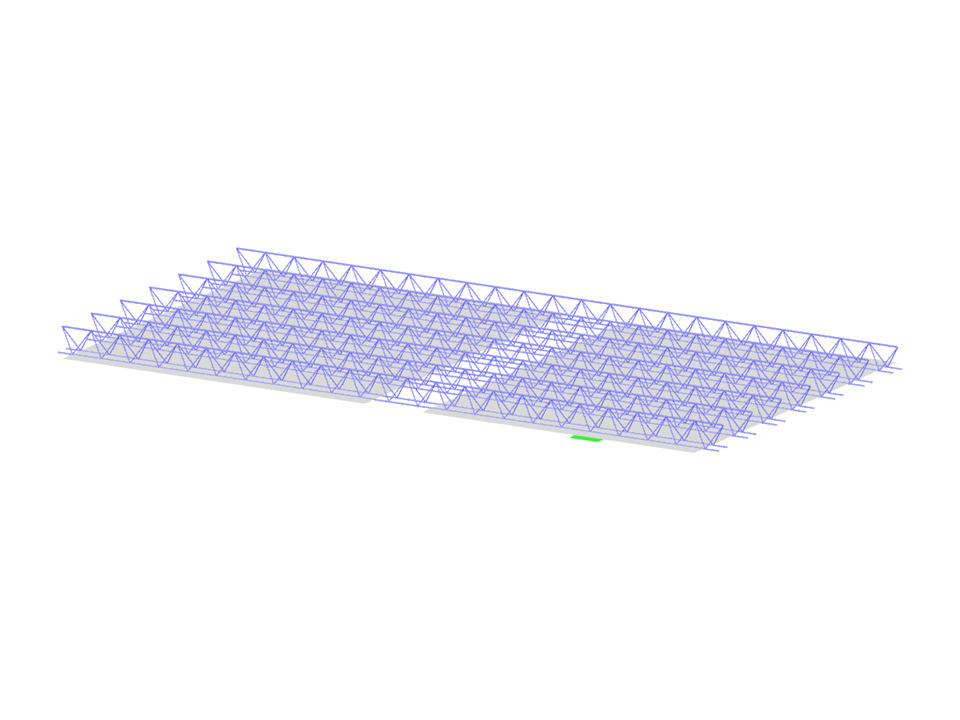

Płyta wspornikowa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 528 |
| Liczba linii | 1163 |
| Liczba prętów | 1141 |
| Liczba powierzchni | 2 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 1,261 t |
| Wymiarowanie | 4,600 x 2,430 x 0,189 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
