Parametrização completa da geometria de uma parede de canto em alvenaria com aberturas de portas e janelas, limitações definidas segundo a norma NTC.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

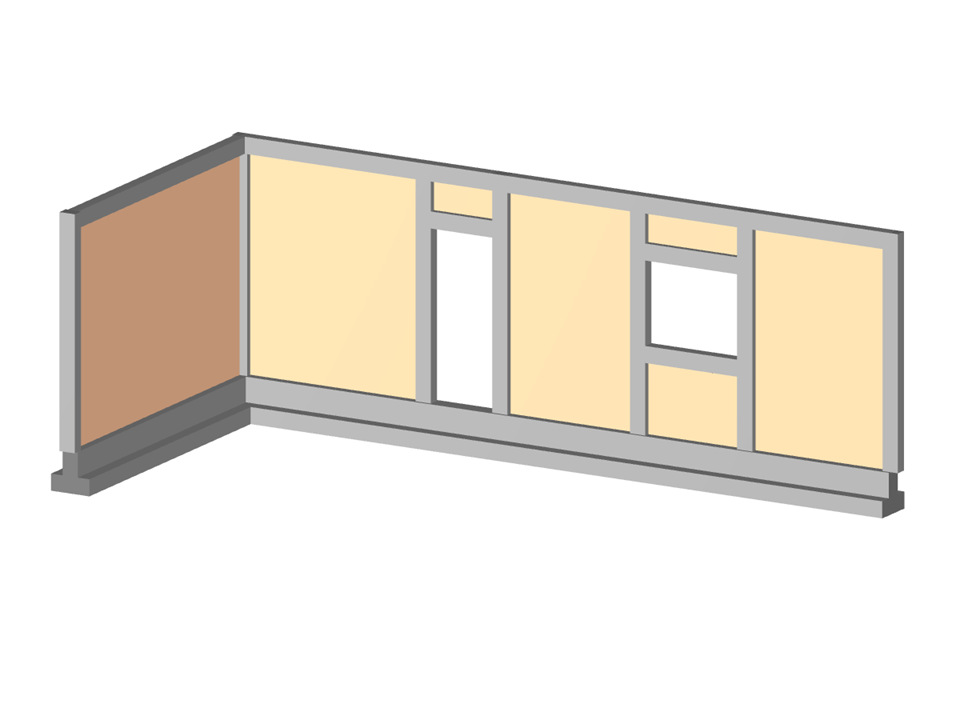

Secção de parede com porta e janela
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 20 |
| Número de linhas | 28 |
| Número de barras | 22 |
| Número de superfícies | 7 |
| Peso total | 11,115 t |
| Dimensões | 8,500 x 3,900 x 3,106 m |
| Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
