Kompletní parametrizace geometrie zděné rohové stěny s dveřními a okenními otvory, omezení nastavená podle normy NTC.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

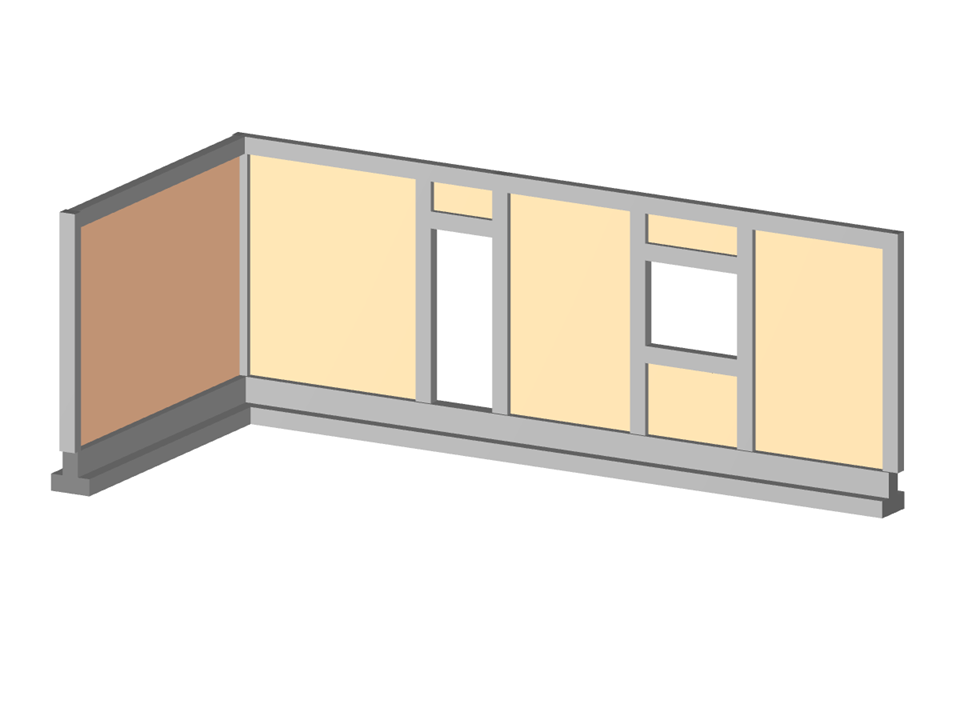

Řez stěnou s dveřmi a okny
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 20 |
| Počet linií | 28 |
| Počet prutů | 22 |
| Počet ploch | 7 |
| Celková hmotnost | 11,115 t |
| Rozměry | 8,500 x 3,900 x 3,106 m |
| Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
