Paramétrage complet de la géométrie d'un mur d'angle en maçonnerie avec des ouvertures de porte et de fenêtre, limites définies selon la norme NTC.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

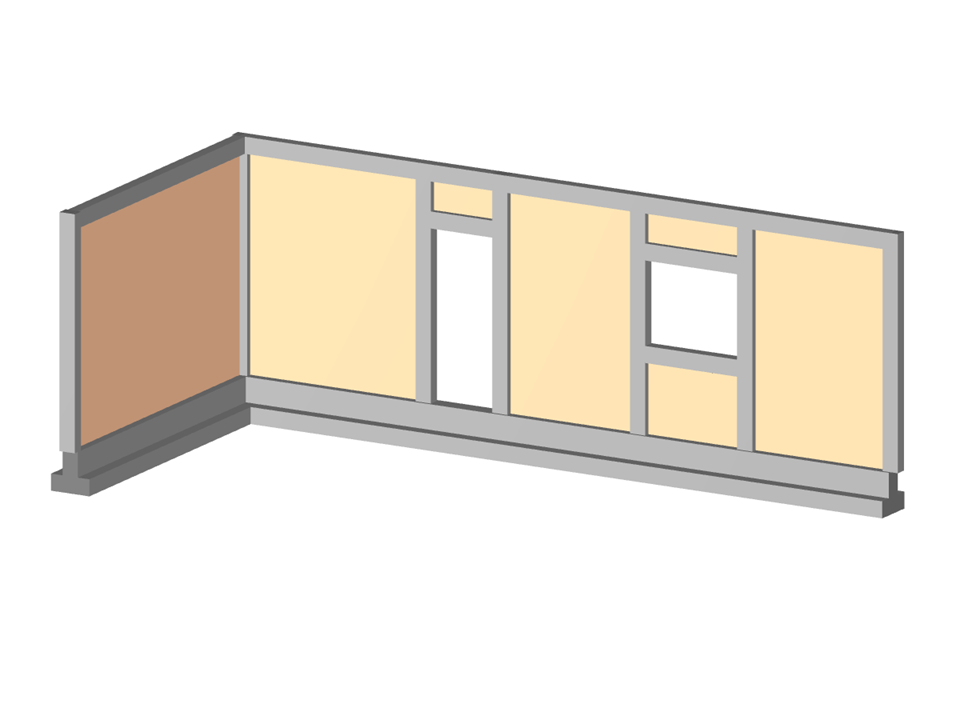

Section de mur avec porte et fenêtre
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 20 |
| Nombre de lignes | 28 |
| Nombre de barres | 22 |
| Nombre de surfaces | 7 |
| Poids total | 11,115 t |
| Cotation fonctionnelle | 8,500 x 3,900 x 3,106 m |
| Version du logiciel | 5.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
