Manual en línea de RFEM | Superficies
Parametrización completa de la geometría de un muro de esquina de mampostería con huecos de puertas y ventanas, límites establecidos según la norma NTC.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

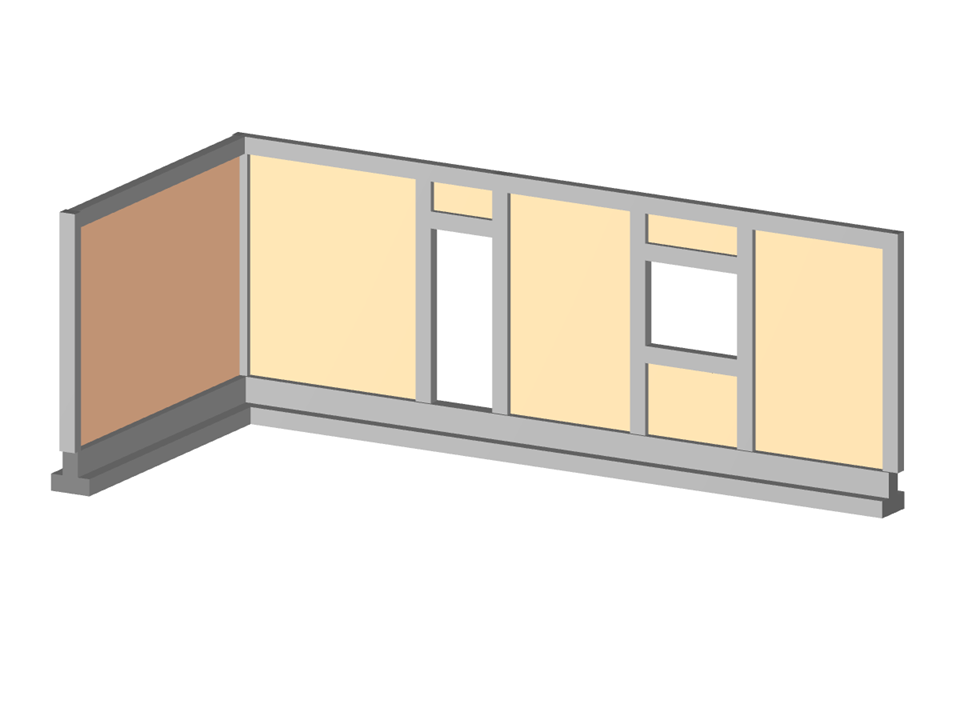

Sección de muro con puerta y ventana
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 20 |
| Número de líneas | 28 |
| Número de barras | 22 |
| Número de superficies | 7 |
| Peso completo | 11.115 t |
| Dimensiones | 8,500 x 3,900 x 3,106 m |
| Versión del programa | 5.25.01 |
