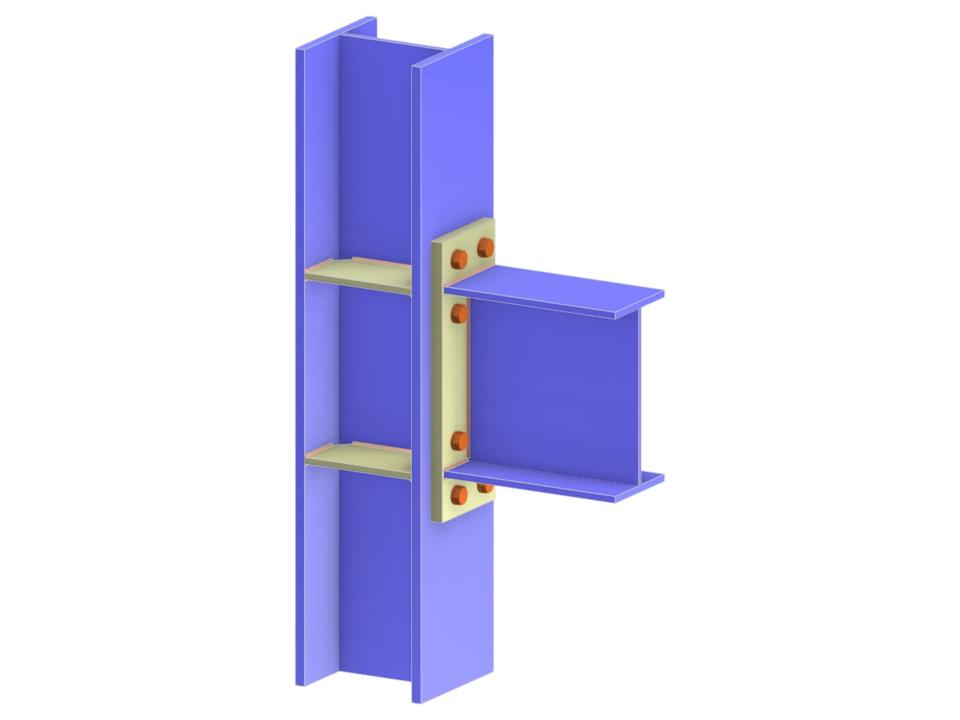

Este modelo demonstra uma ligação viga-pilar de um só lado, com configuração viga-à-alma do pilar e pilar contínuo. Inclui uma chapa de extremidade prolongada e um enrijecedor de pilar, concebidos com ligações aparafusadas e uma configuração de viga engastada. A configuração é útil para compreender a distribuição de cargas nas interfaces de ligação. Explore a eficiência estrutural desta configuração sob várias cargas e condições.
Ligação Viga a Mesa de Pilar via Chapa de Extremidade Estendida
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,087 t |
| Dimensões (métricas) | 0,440 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 1.44 x 3.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
