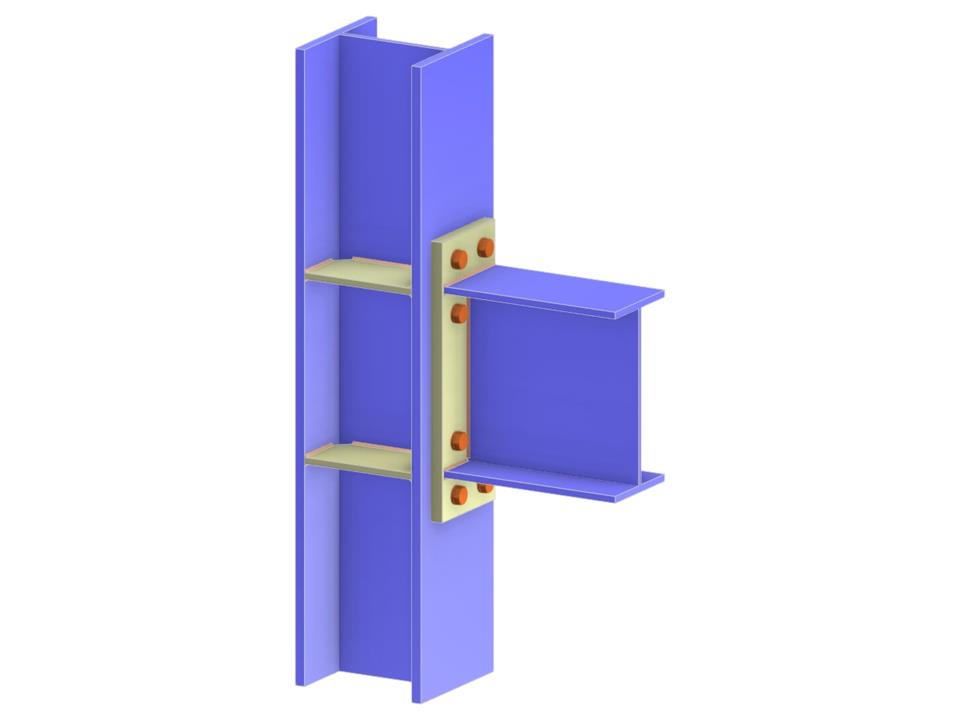

Dieses Modell demonstriert einen einseitigen Träger-Stützen-Anschluss mit einer Träger-zu-Stützenflansch-Konfiguration und einer durchlaufenden Stütze. Es umfasst eine verlängerte Stirnplatte und einen Stützensteifen und ist mit Schraubverbindungen sowie einer eingespannten Trägeranordnung ausgelegt. Die Konfiguration ist hilfreich, um die Lastverteilung in Anschlussbereichen zu verstehen. Untersuchen Sie die strukturelle Effizienz dieser Anordnung unter verschiedenen Lasten und Bedingungen.
Balken-zu-Stützenflansch-Verbindung über verlängerte Stirnplatte
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,087 t |
| Abmessungen (metrisch) | 0,440 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 1.44 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
