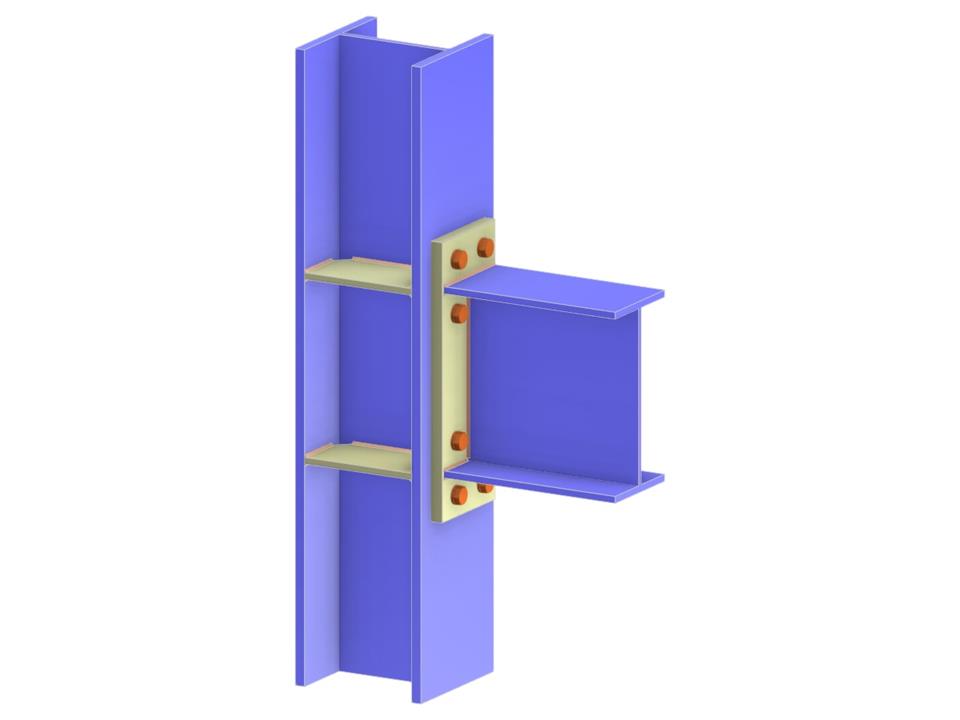

Tento model demonstruje jednostranný spoj nosníku se sloupem s konfigurací nosník na přírubu sloupu s průběžným sloupem. Zahrnuje prodlouženou čelní desku a ztužidlo sloupu, navržené se šroubovanými spoji a s pevným uložením nosníku. Tato konfigurace je užitečná pro pochopení rozdělení zatížení v rozhraních spoje. Prozkoumejte konstrukční účinnost tohoto uspořádání při různých zatíženích a podmínkách.
Připojení nosníku k přírubě sloupu pomocí prodloužené čelní desky
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,087 t |
| Rozměry (metrické) | 0,440 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 1.44 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
