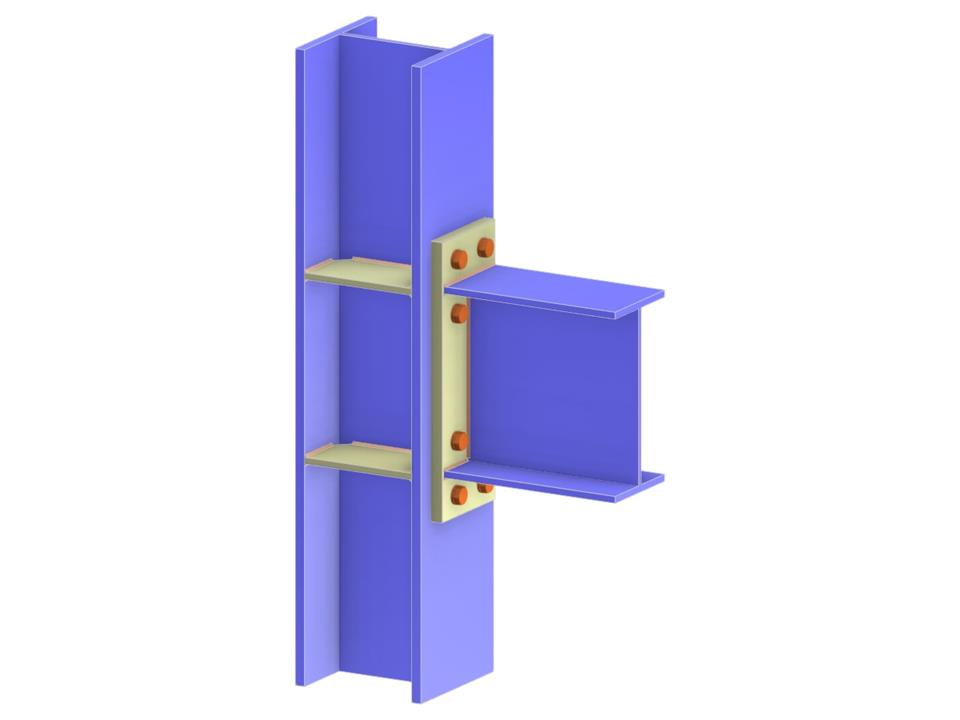

Questo modello dimostra una connessione trave-pilastro su un solo lato, caratterizzata da una configurazione trave-flangia del pilastro con un pilastro continuo. Include una piastra di estremità estesa e un irrigidimento del pilastro, progettati con collegamenti bullonati e un vincolo fisso della trave. La configurazione è utile per comprendere la distribuzione dei carichi nelle interfacce di connessione. Esplora l'efficienza strutturale di questa configurazione sotto vari carichi e condizioni.
Connessione Trave-Colonna tramite piastra di estremità estesa
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,087 t |
| Dimensioni (metriche) | 0,440 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 1.44 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
