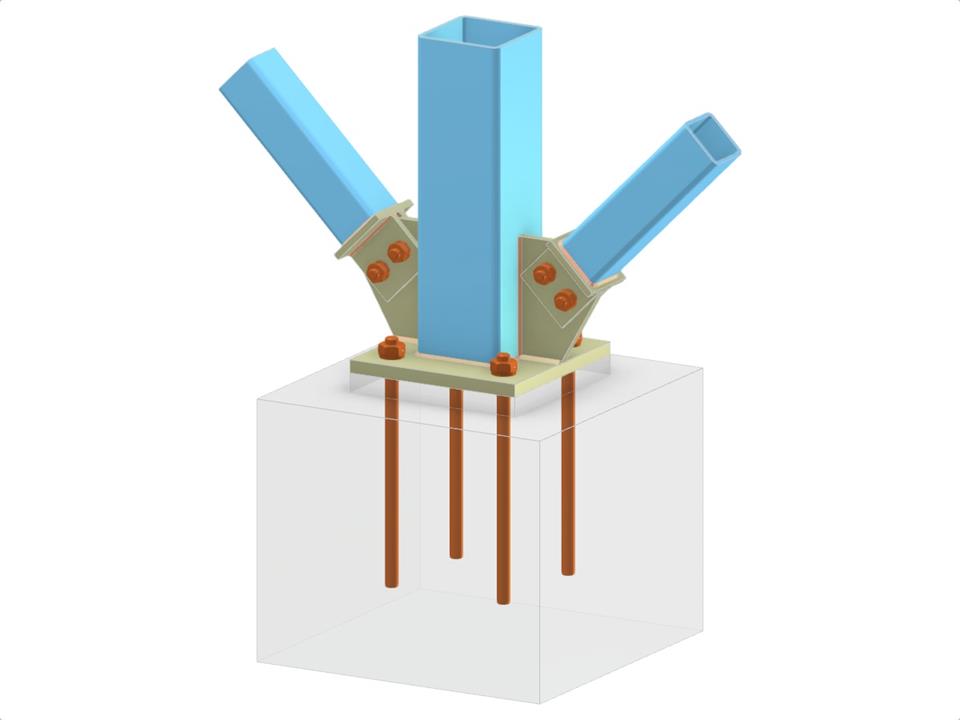

Este modelo ilustra uma conexão de base de coluna de aço estrutural, apresentando uma coluna RHS, duas diagonais RHS, uma chapa de base e uma chapa de reforço atravessante. Inclui chapas de conexão, uma chapa de cobertura e uma conexão diagonal aparafusada para garantir a estabilidade. O design também abrange elementos de ancoragem, destacando detalhes práticos para uma conexão de aço robusta.
Base de pilar com chapa de alma e ligação diagonal aparafusada
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,056 t |
| Dimensões (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 6.56 x 3.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
