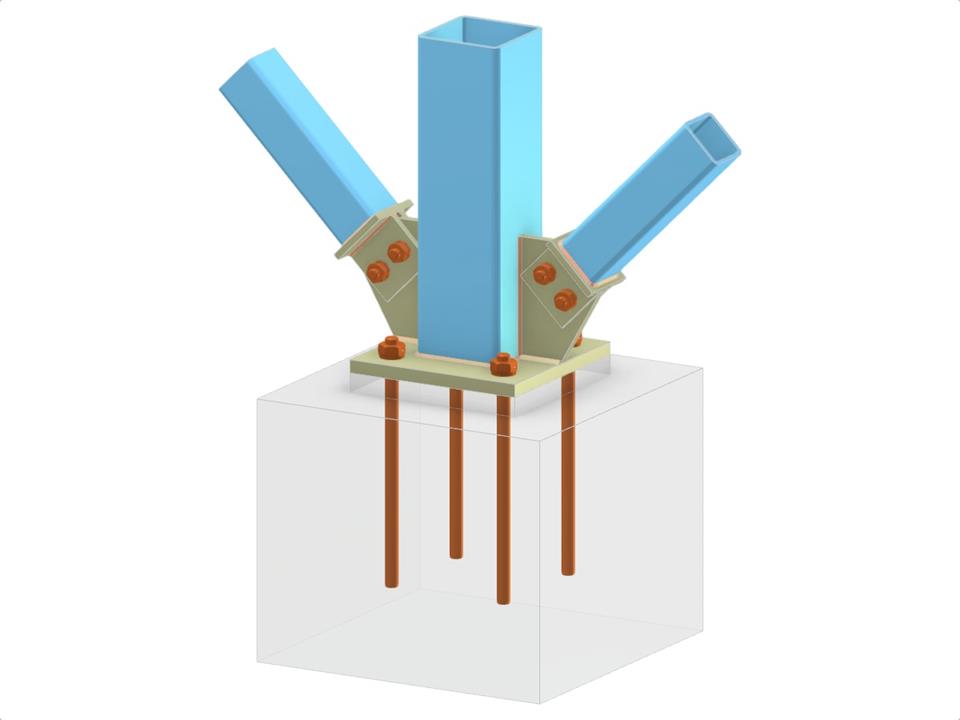

Tento model znázorňuje spoj základové patky ocelového sloupu, který se skládá ze sloupu RHS, dvou diagonál RHS, patní desky a průchozího přípojného plechu. Součástí jsou připojovací plechy, krycí plech a šroubový diagonální spoj zajišťující stabilitu. Návrh zahrnuje také ukotvení a praktické detaily pro robustní ocelový spoj.
Základová patka sloupu s přípojným plechem a šroubovým diagonálním spojem
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,056 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
