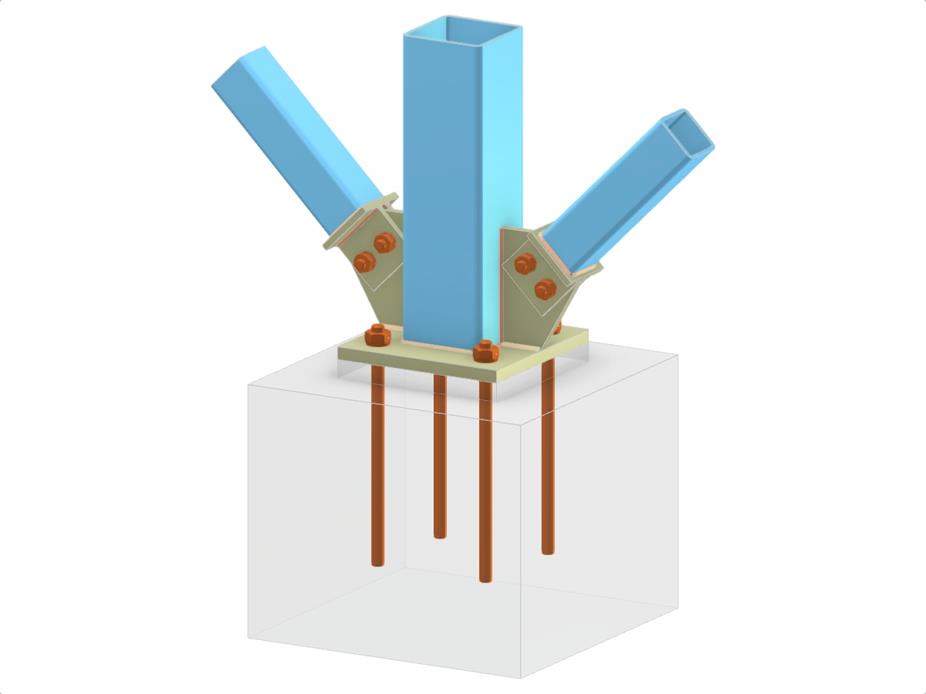

Questo modello illustra un collegamento di base di colonna in acciaio strutturale, caratterizzato da una colonna RHS, due diagonali RHS, una piastra di base e una piastra di irrigidimento passante. Include piastre di collegamento, una piastra di copertura e un collegamento diagonale imbullonato per garantire la stabilità. Il design comprende anche elementi di ancoraggio, mostrando dettagli pratici per un collegamento in acciaio robusto.
Base di colonna con fazzoletto e collegamento diagonale bullonato
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,056 t |
| Dimensioni (metriche) | 2.000 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 6.56 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
