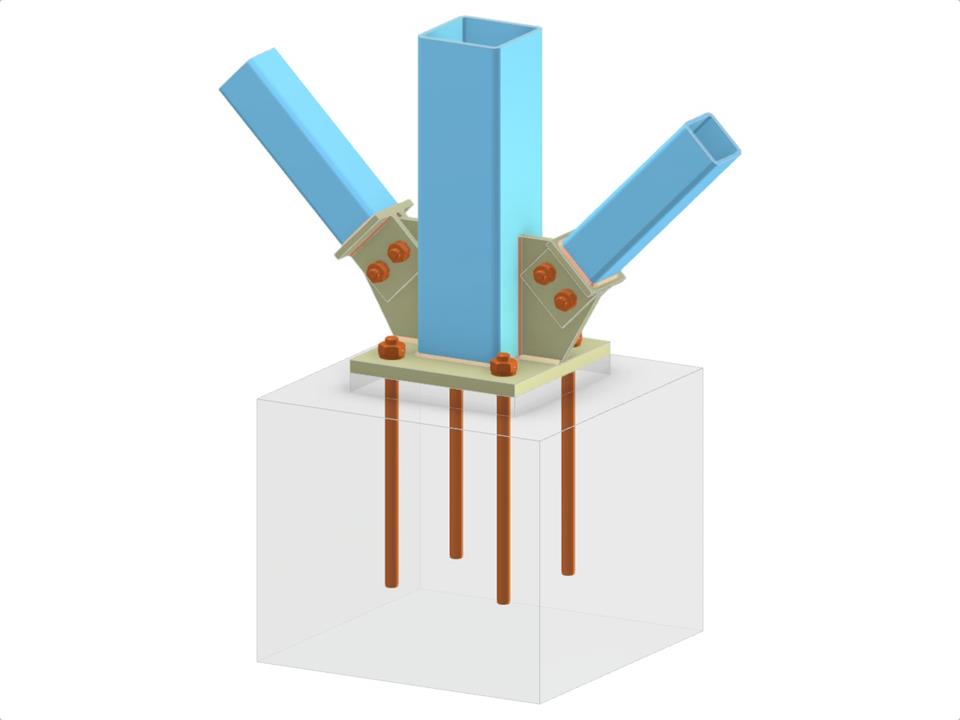

Ce modèle illustre une connexion de base pour un poteau en acier structurel, comprenant un poteau RHS, deux diagonales RHS, une plaque de base et une plaque d'âme traversante. Il inclut des plaques de raccordement, une plaque de recouvrement et une connexion diagonale boulonnée pour assurer la stabilité. La conception comprend également des éléments d'ancrage, présentant des détails pratiques pour une connexion en acier robuste.
Pied de poteau avec gousset et assemblage diagonal boulonné
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,056 t |
| Dimensions (métriques) | 2,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 6.56 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
