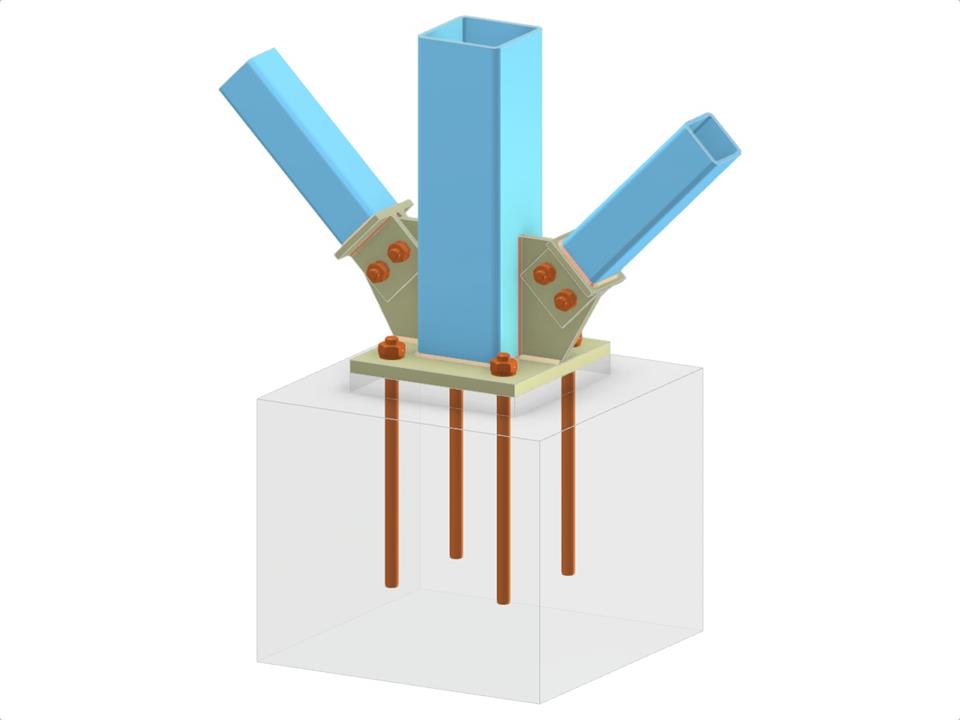

Dieses Modell veranschaulicht eine Stützenfußverbindung aus Baustahl mit einer RRO-Stütze, zwei RRO-Diagonalen, einer Fußplatte und einem durchlaufenden Knotenblech. Es umfasst Verbindungsplatten, eine Kopfplatte und eine geschraubte Diagonalverbindung zur Gewährleistung der Stabilität. Der Entwurf umfasst auch Verankerungselemente und zeigt praktische Details für eine robuste Stahlverbindung.
Stützenfuß mit Knotenblech und geschraubter Diagonalverbindung
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,056 t |
| Abmessungen (metrisch) | 2,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 6.56 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
