Complexo de apartamentos de madeira em Brescia, Itália

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Planeamento estrutural Análise estrutural de estruturas de madeira
Rubner Holzbau AG
Bressanone, Itália
www.rubner.com

Engenheiro de estruturas
I² Ingegneria Srl
Génova, Itália
Construção Empreiteiro geral
Rubner Objektbau GmbH
Kiens, Itália
www.rubner.com
Arquiteto 5+1AA S.R.L.
Génova, Itália
www.5piu1aa.com
Investidor ALER Azienda Lombarda para a Edilizia Residenziale di Brescia
Brescia, Itália
www.aler.brescia.it

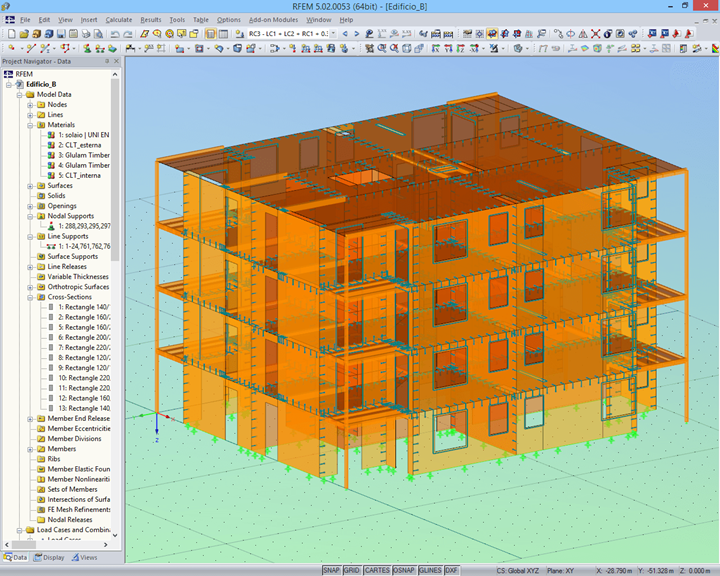

Os seguintes dados referem-se ao modelo do complexo B.

Comprimento: aprox. 20 m | Largura: aprox. 16 m | Altura: aprox. 13 m
Número de nós: 921 | Membros: 210 | Superfícies: 103 | Elementos finitos: 11.928 | Secções: 11

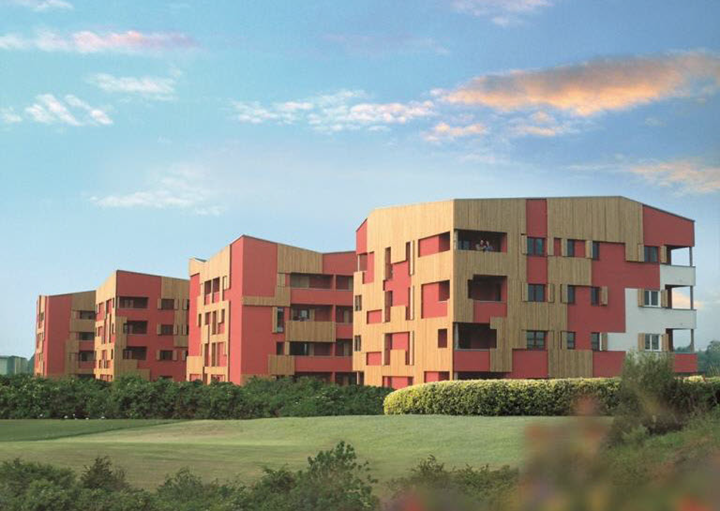

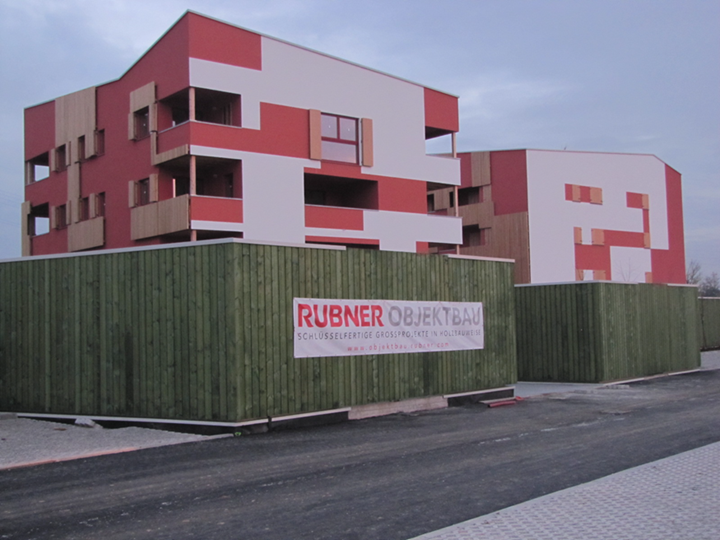

Um edifício residencial de madeira com uma arquitetura atraente foi construído pela Rubner Objektbau GmbH como empreiteiro geral em Brescia, Itália. Os quatro complexos residenciais com um total de 72 unidades residenciais foram construídos em muito pouco tempo. É para o ALER do Lombard Housing Institute o primeiro projeto a ser realizado em madeira.

A análise estrutural da estrutura de madeira foi da responsabilidade do cliente da Dlubal, Rubner Holzbau AG. O projeto arquitetônico é dos arquitetos 5 + 1AA SRL de Milão (Ramo de Génova).

Estrutura

O edifício impressiona com figuras orgulhosas. Foram utilizados 1.555 m³ de madeira laminada colada e madeira laminada cruzada, até os veios de elevação e as escadas são em madeira. Todo o volume cúbico de construção cobre mais de 18.000 m³.

Não apenas o uso da madeira de matéria-prima renovável garante uma avaliação impressionante do ciclo de vida: A habitação social também atinge classes de alta eficiência energética (Climate House A e Classe A CENED - Região Lombardia).

Os quatro complexos têm dimensões semelhantes. Aprox. C x L x A = 20 mx 16 mx 13 m são, por exemplo, o complexo residencial B. As paredes são feitas de madeira laminada cruzada com 10 cm de espessura. Os tetos foram montados com elementos de madeira colada com 16 cm de espessura da classe de resistência GL 24 h. As vigas de apoio são feitas de aço ou madeira, dependendo do vão e da carga.

A cidade de Brescia está localizada em uma área propensa a terremotos. Por isso, Rubner realizou uma análise de sismos com a ajuda dos módulos adicionais RFEM RF - DYNAM Basis e RF - DYNAM Addition II.

O projeto em Brescia mostra claramente que a construção em madeira também é uma tecnologia séria e promissora para a habitação social.
