Palazzine plurifamigliari in legno a Brescia, Italia
Progetto cliente

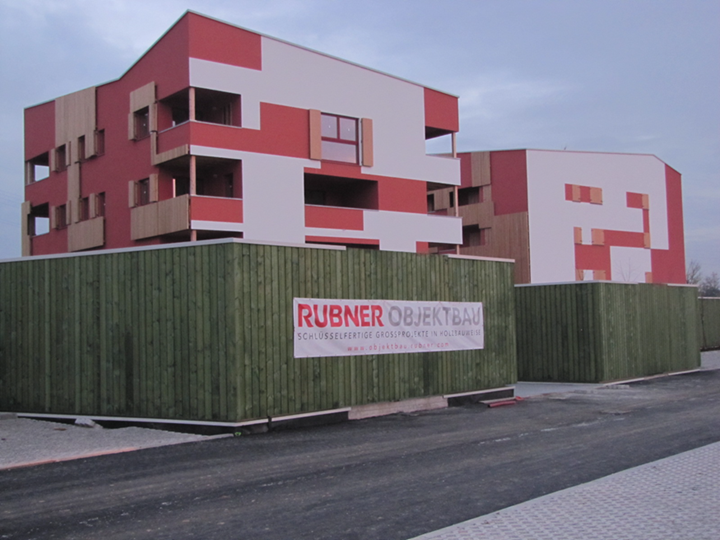

Un complesso di appartamenti in legno dall'architettura accattivante è stato costruito nella città italiana di Brescia. Quattro complessi residenziali comprendono un totale di 72 unità abitative. Per ALER (Azienda Lombarda per l'Edilizia Residenziale) questo è stato il primo progetto realizzato in legno.
|
Ingegneria strutturale |
Analisi strutturale di strutture in legno Rubner Holzbau AG Bressanone, Italia www.rubner.com strutturista I² Ingegneria Srl Genova, Italia |
| Costruzione |
General Contractor Rubner Objektbau GmbH Chienes, Italia www.rubner.com |
| Architetti |
5+1AA s.r.l. Genova, Italia www.5piu1aa.com |
| Committente |
ALER Azienda Lombarda per l'Edilizia Residenziale di Brescia Brescia, Italia www.aler.brescia.it |
Modello

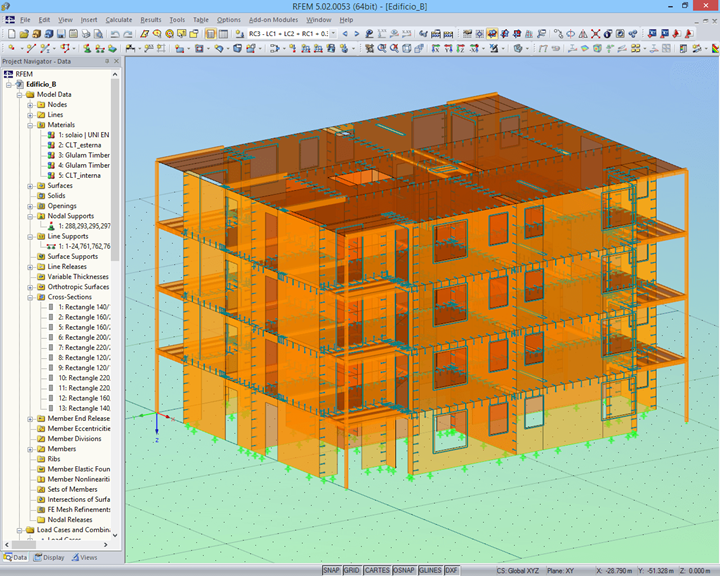

I dati elencati di seguito si riferiscono al modello del complesso residenziale B.
Lunghezza: ~ 20 m | Larghezza: ~ 16 m | Altezza: ~ 13 m
Numero di nodi: 921 | Aste: 210 | Superfici: 103 | Elementi Finiti: 11.928 | Sezioni trasversali: 11
Rubner Holzbau AG, il cliente della Dlubal Software, è stato responsabile per l'analisi strutturale delle strutture in legno. Il progetto architettonico è stato creato dagli architetti di Milano 5 + 1AA s.r.l. (Filiale di Genova).
sistema statico
La costruzione colpisce per le grandi cifre. Sono stati utilizzati in totale 1.555 m³ di legno lamellare e a strati incrociati, anche per i montanti e le scale. L'intera cubatura della struttura include oltre 18.000 m³.
Non è solo l'uso del legno come risorsa rinnovabile che risulta in un impressionante equilibrio ecologico: Il complesso residenziale agevolato raggiunge anche classi di alta efficienza energetica (Casa climatica A e classe A CENED - regione Lombardia).

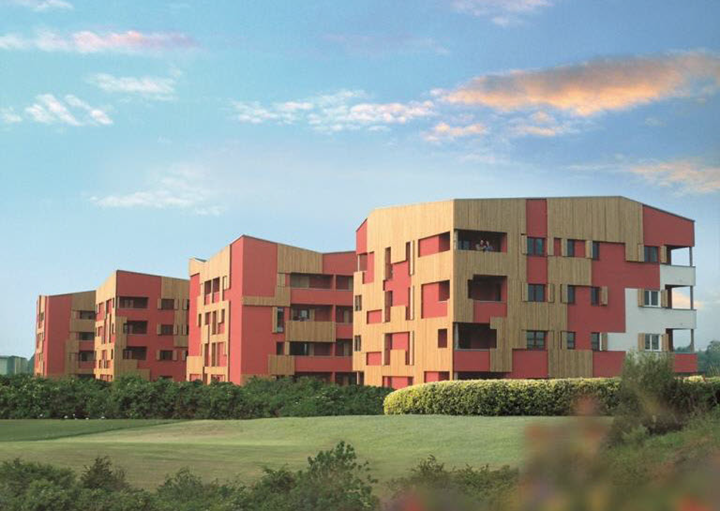

Tutti e quattro i complessi hanno dimensioni simili. Ad esempio, il complesso B è circa lxwxh = 20 mx 16 mx 13 m. Le pareti sono costituite da legno a strati incrociati con uno spessore di 10 cm. I solai sono stati realizzati con elementi in legno lamellare della classe di resistenza GL 24 h. Le travi ribassate sono state progettate in acciaio o legno, a seconda della larghezza della campata e del carico.
La città di Brescia è situata in una regione soggetta a terremoto. Pertanto, Rubner ha eseguito un'analisi sismica utilizzando i moduli RFEM RF ‑ DYNAM Basic e RF ‑ DYNAM Addition II.
Il progetto Brescia ha dimostrato chiaramente che le costruzioni in legno sono una tecnologia praticabile e promettente per il futuro anche nel campo degli alloggi sociali.
Parole chiave
Esempio pratico Dlubal Legno Progetto di strutture in legno
