6.5.2014

Dřevěný bytový komplex ve městě Brescia, Itálie

V italském městě Brescia byl vybudován dřevěný bytový komplex s atraktivní architekturou. Komplex nabídl celkem 72 bytových jednotek.

Pro investora, lombardskou společnost A.L.E.R., to byl první projekt provedený ve dřevě.

Dřevěný bytový komplex v Brescii, Itálie

893x

Dřevěné rezidenční budovy

Následující údaje se vztahují k bytovému domu B:

Společnost Rubner Holzbau AG, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost za statický výpočet dřevěné konstrukce. Architektonický návrh vytvořila milánská společnost 5+1AA S.R.L. (pobočka Janov).

Konstrukce

Konstrukce zaujme svými rozměry. Pro stavbu včetně výtahových šachet a schodišť se použilo přibližně 1 555 m³ lepeného lamelového dřeva. Celkový objem konstrukce přesahuje 18 000 m³.

Nejen využití dřeva jako obnovitelného zdroje se postaralo o působivou ekologickou bilanci; dotovaný bytový komplex také dosahuje vysoké třídy energetické účinnosti (klimatický dům A a třída A CENED - region Lombardie).

Všechny čtyři bytové domy mají podobné rozměry. Například bytový dům B má přibližně 20 metrů na délku, 19 metrů na šířku a 13 metrů na výšku. Stěny se skládají z křížem lepeného dřeva o tloušťce 10 cm. Na stropy se použily prvky z lepeného lamelového dřeva o tloušťce 16 cm s pevnostní třídou GL 24 h. Průvlaky byly navrženy buď z oceli nebo ze dřeva, v závislosti na délce rozpětí a na zatížení.

Město Brescia se nachází v oblasti náchylné k zemětřesení. Proto společnost Rubner provedla seizmickou analýzu pomocí přídavných modulů RF‑DYNAM Basic a RF‑DYNAM Addition II.

Brescijský projekt jasně ukazuje, že dřevěná konstrukce je proveditelná a do budoucna perspektivní technologie také v oblasti sociálního bydlení.

Statický výpočet	Statický výpočet dřevěné konstrukce Rubner Holzbau AG Bressanone, Itálie www.rubner.com Statické výpočty I² Ingegneria Srl Janov, Itálie
Konstrukce	Generální dodavatel Rubner Objektbau GmbH Kiens, Itálie www.rubner.com
Architektonický návrh	5+1AA S.R.L. Janov, Itálie
Investor	A.L.E.R. Azienda Lombarda per l'Edilizia Residenziale di Brescia Brescia, Itálie www.aler.brescia.it

Specifikace projektu

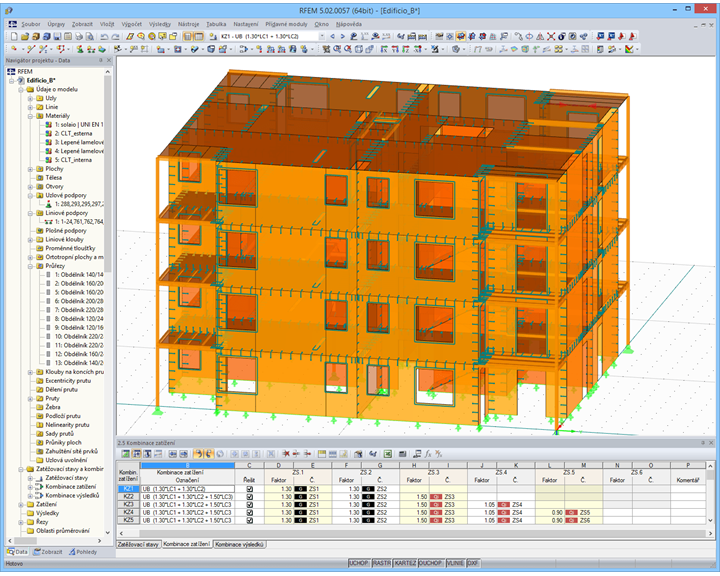

Model bytového domu B v programu RFEM (© Rubner)

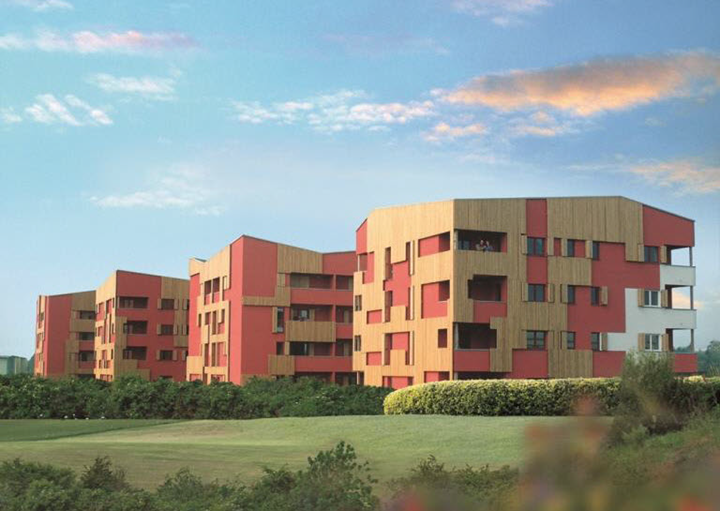

Die vier Komplexe der Wohnanlage in Brescia, Italien (© Rubner)

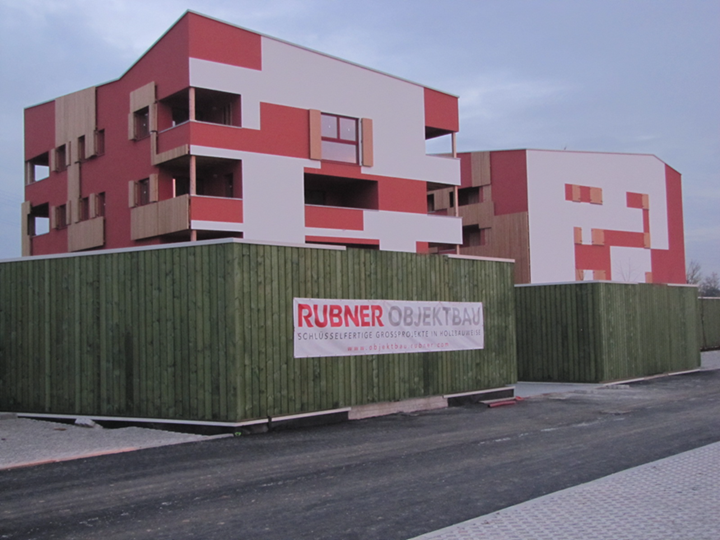

Výstavba dřevěného bytového komplexu (© Rubner)

Údaje o modelu

Počet uzlů 921

Počet linií 1351

Počet prutů 210

Počet ploch 103

Počet zatěžovacích stavů 12

Počet kombinací zatížení 18

Počet kombinací výsledků 2

Celková hmotnost 158,563 t

Rozměry 15,712 x 19,712 x 12,421 m

Verze programu 5.02.00
