Complejo residencial de madera en Brescia, Italia

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

945x

Edificios residenciales de madera

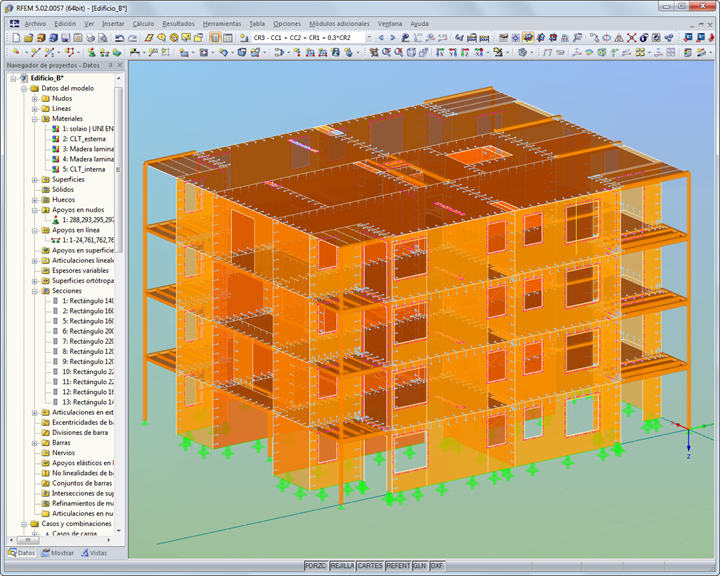

Los datos que se enumeran a continuación hacen referencia al modelo del complejo de viviendas B.

Longitud: ~ 20 m | Anchura: ~ 16 m | Altura: ~ 13 m
Número de nudos: 921 | Barras: 210 | Superficies: 103 | Elementos finitos: 11.928 | Secciones: 11

Rubner Holzbau AG, cliente de Dlubal Software, fue el responsable del análisis estructural de las estructuras de madera. El diseño arquitectónico fue creado por los arquitectos de Milán 5+1AA S.R.L. (filial de Génova).

estructura

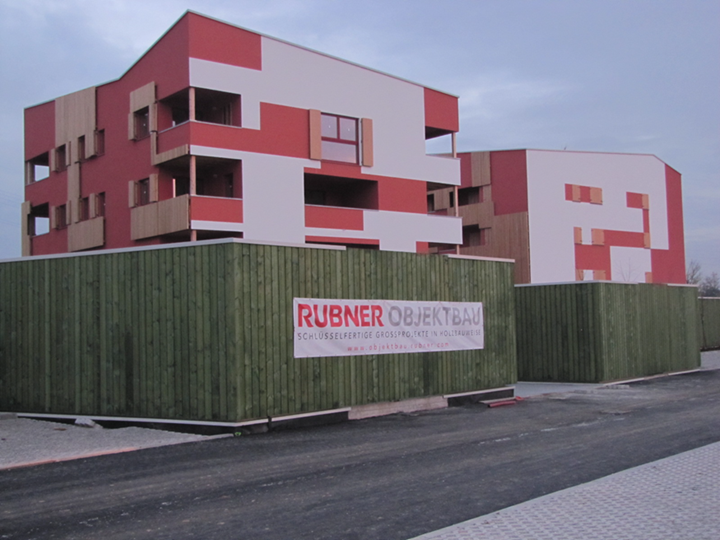

La construcción impresiona con grandes figuras. Se utilizaron un total de 1.555 m³ de madera laminada encolada y contralaminada, también para los huecos y cajas de los ascensores. La cubicación entera de la estructura incluye más de 18.000 m³.

No sólo el uso de la madera como un recurso renovable resulta en un impresionante equilibrio ecológico: El complejo residencial subvencionado también alcanza altas clases de eficiencia energética CasaClima A y clase A CENED - región de Lombardía).

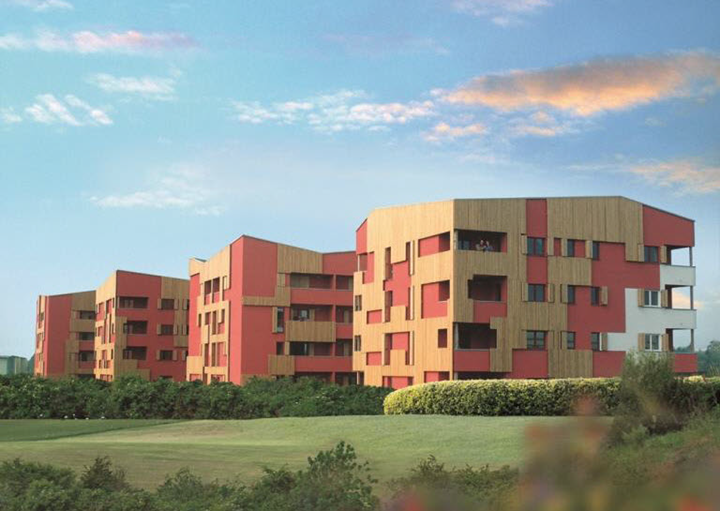

Los cuatro complejos tienen dimensiones similares. Por ejemplo, el complejo B es de aproximadamente l x w x h = 20 x 16 x 13 m. Los muros se componen de madera contralaminada con un espesor de 10 cm. Los pisos se han construido con elementos de madera laminada encolada de clase resistente GL 24 h. Las vigas de cuelgue se han diseñado con acero o madera, dependiendo del ancho del vano y la carga.

La ciudad de Brescia está situada en una región con riesgo sísmico. Por tanto, Rubner realizó un análisis sísmico utilizando los módulos RFEM, RF-DYNAM Basic y RF-DYNAM Addition II.

El proyecto de Brescia ha demostrado claramente que las construcciones de madera son viables y una tecnología prometedora para el futuro, también en el campo residencial social.
