Kompleks apartamentów z drewna, Brescia, Włochy
Projekt klienta

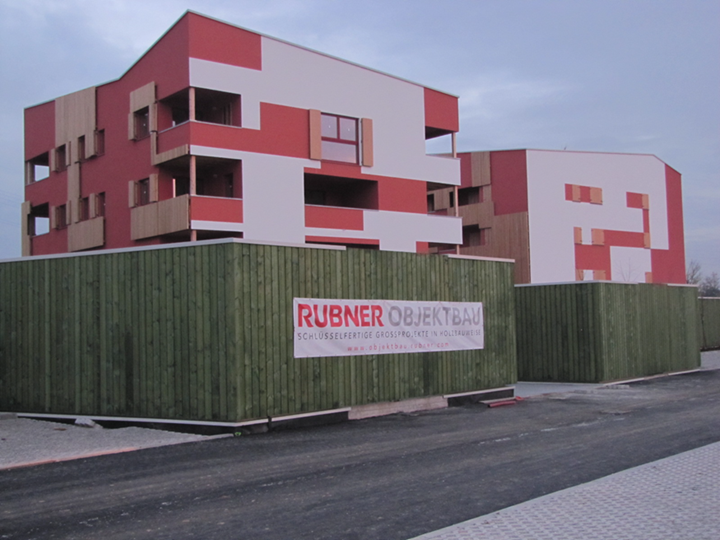

We włoskim mieście Brescia, firma Rubner Objektbau GmbH, jako generalny wykonawca, wybudowała kompleks budynków o ciekawej architekturze drewnianej. W bardzo krótkim czasie powstały cztery kompleksy mieszkalne o łącznej liczbie 72 mieszkań. Jest to pierwszy projekt, który został wykonany w drewnie przez lombardzki Instytut budynków mieszkalnych (ALER).
| Statyka i konstrukcja |
Analiza statyczno-wytrzymałościowa konstrukcji drewnianych Rubner Holzbau AG Bressanone, Włochy www.rubner.com Inżynier budowlany I² Ingegneria Srl Genua, Włochy |
| Wykonawca |
Generalny wykonawca Rubner Objektbau GmbH Kiens, Włochy www.rubner.com |
| Architekt |
5+1AA S.R.L. Genua, Włochy |
| Inwestor |
ALER Azienda Lombarda per l'Edilizia Residenziale di Brescia Brescia, Włochy www.aler.brescia.it |
Model

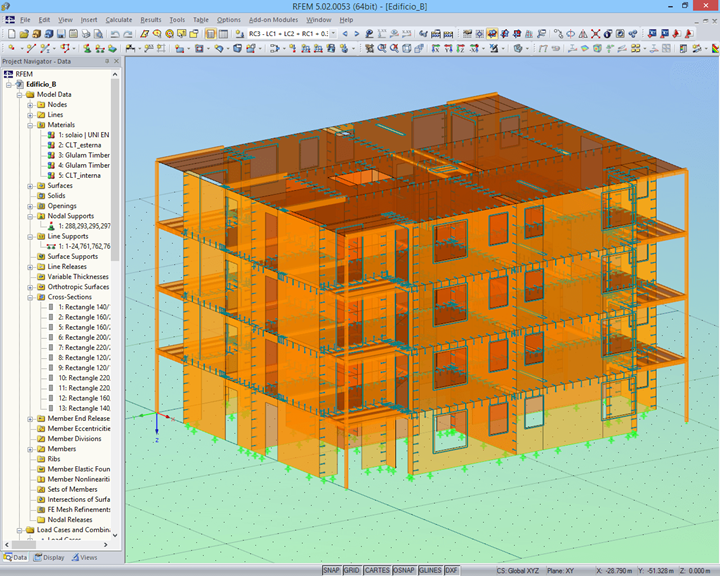

Poniższe dane odnoszą się do modelu kompleksu mieszkaniowego B.
Długość: ~ 20 m | Szerokość: ~ 16 m | Wysokość: ~ 13 m
Liczba węzłów: 921 | Pręty: 210 | Powierzchnie: 103 | Elementy Skończone: 11 928 | Przekroje: 11
Rubner Holzbau AG, klient firmy Dlubal Software, był odpowiedzialna za analizę statyczno-wytrzymałościową konstrukcji drewnianych. Projekt architektoniczny powstał w biurze mediolańskich architektów 5+1AA S.R.L. (filia firmy genewskiej).
Konstrukcja
Konstrukcja robi wrażenie już samymi, znacznymi liczbami. W szybach wind i klatkach schodowych zużyto ogółem 206 m³ drewna klejonego warstwowo i krzyżowo. Cały kubatura konstrukcji obejmuje ponad 18 000 m³.
Nie tylko wykorzystanie drewna, jako materiału odnawialnego, skutkuje uzyskaniem wyjątkowej, ekologicznej równowagi: kompleks wybudowany dzięki subwencji osiąga także wysoką klasę efektywności energetycznej (ClimateHouse A i klasa A CENED - Lombardia).

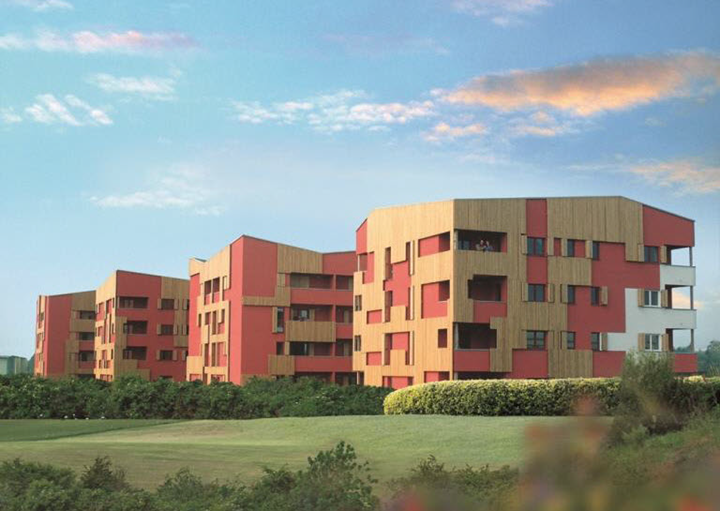

Wszystkie cztery kompleksy mają podobne rozmiary. Na przykład wymiary kompleksu B wynoszą, w przybliżeniu, 20 m x 16 m x 13 m (dł. x szer. x wys.). Ściany zbudowane są z drewna klejonego krzyżowo o grubości 10 cm. Stropy są wykonane z drewna klejonego warstwowo o klasie wytrzymałości GL 24 h. Podciągi zostały zaprojektowane z wykorzystaniem stali lub drewna, w zależności od szerokości przęsła oraz obciążenia.
Miasto Brescia jest położone w regionie narażonym na występowanie trzęsień ziemi. Stąd firma Rubner przeprowadziła analizę sejsmiczną, wykorzystując w tym celu moduły dodatkowe programu RFEM: RF DYNAM Basic i RF DYNAM Addition II.
Projekt w mieście Brescia wyraźnie udowodnił, że budownictwo drewniane jest obiecującą i realną technologią przyszłości, również w obszarze budownictwa mieszkaniowego.
Słowa kluczowe
Przykład praktyczny firmy Dlubal Drewno Projektowanie konstrukcji drewnianych
