Caminho pelos Céus em Dolní Morava, República Checa

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Planeamento estrutural TAROS-NOVA s.r.o.
Rožnov pod Radhoštěm
República Checa
www.taros-nova.cz
Arquiteto Prof. Ing. arch. Zdeněk Fránek
Brno, República Checa
www.franekarchitects.cz
Empreiteiro geral TAROS-NOVA s.r.o.
Rožnov pod Radhoštěm
República Checa
www.taros-nova.cz
Investidor Sněžník a.s.
Brno, República Checa

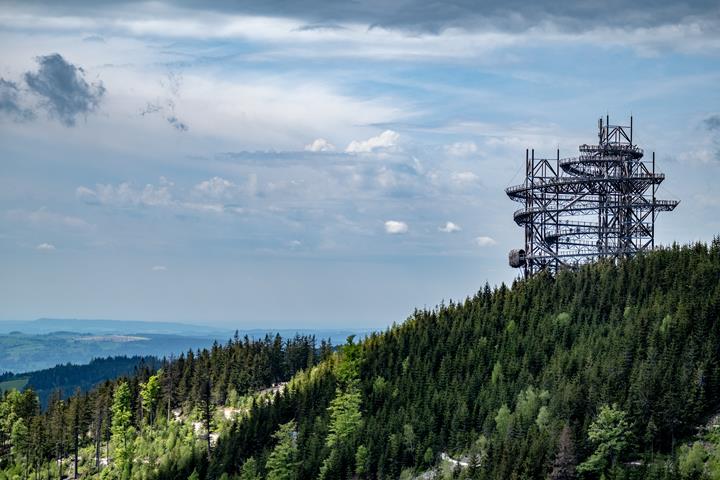

Uma estrutura única na Europa Central, denominada Sky Walk, foi montada a uma altitude de 1116 m em Dolní Morava, na República Checa, no sopé das montanhas Kłodzko.

O Sky Walk é um caminho panorâmico que leva ao terreno montanhoso circundante a uma altitude de 58,5 m. Ele já pode ser visto a uma distância de alguns quilómetros. O projeto arquitetônico foi realizado pelo famoso arquiteto tcheco Zdeněk Fránek. A empresa checa TAROS - NOVA sro, um cliente da Dlubal, foi encarregada da análise estrutural e dimensionamento.

Dimensionamento,

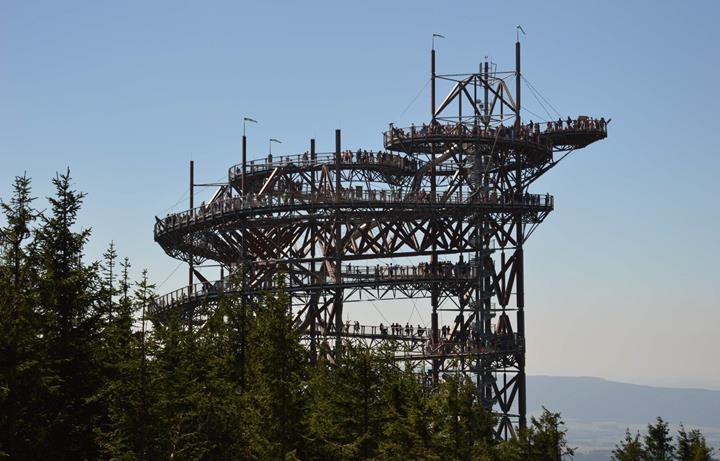

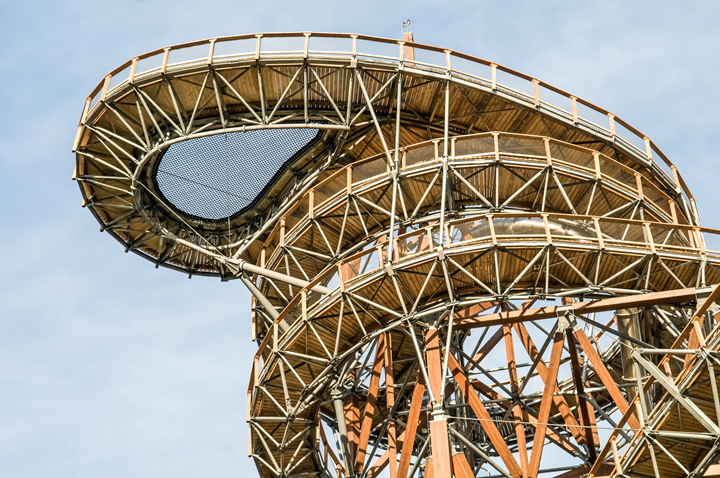

Toda a estrutura de madeira e aço consiste em várias unidades funcionais. A trilha Sky Walk que leva às nuvens pode ser acessada em um percurso de 364 pés de comprimento coberto com tábuas de madeira de abeto. A subida tem cerca de 2.461 pés de comprimento com uma diferença de altitude de 125 pés. A trilha termina com uma atração 'gota', que é cantilevered cerca de 36 pés acima do vale. A gota inclui uma rede relaxante esticada sobre o espaço aberto.

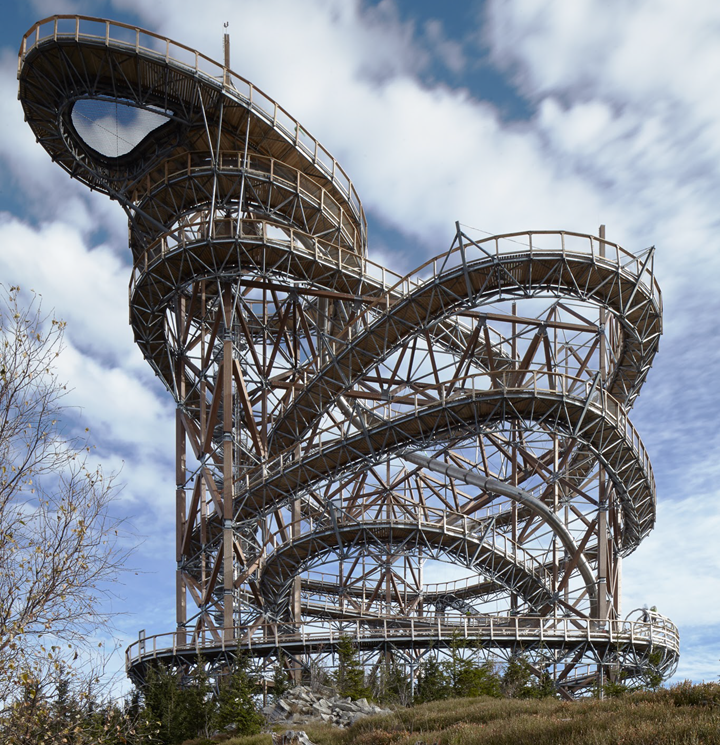

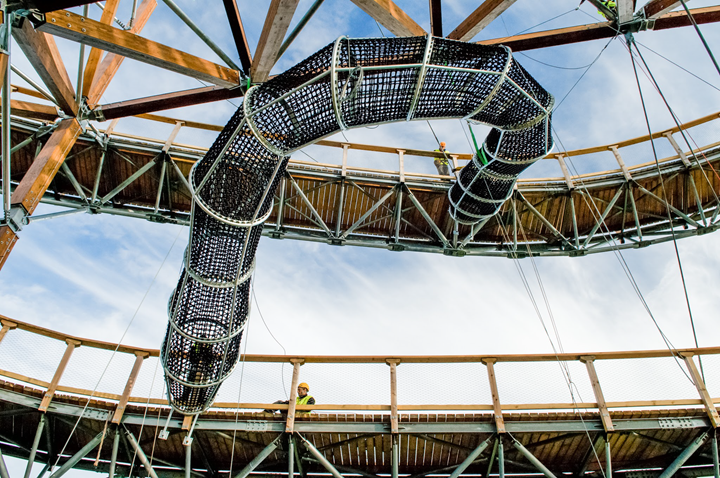

Além de vistas espetaculares de todo o maciço de Sněžník, os fãs de aventura podem desfrutar de atrações de adrenalina, como uma manga de malha que liga dois níveis diferentes de uma passarela ou um escorregador exclusivo de 331 pés de comprimento em aço inoxidável.

Os principais elementos arquitetônicos do Sky Walk são três torres erguidas a uma altura de aproximadamente 190 pés, 164 pés e 144 pés, que formam a principal estrutura de apoio. A forma da planta das torres é um triângulo equilátero com um comprimento lateral de 33 pés. As torres são construídas a uma distância de 10 m uma da outra, para que também formem uma planta triangular. As torres estão ancoradas em fundações únicas. Foram utilizadas 24 barras roscadas, cada uma com um diâmetro de 2 33/64 pol.

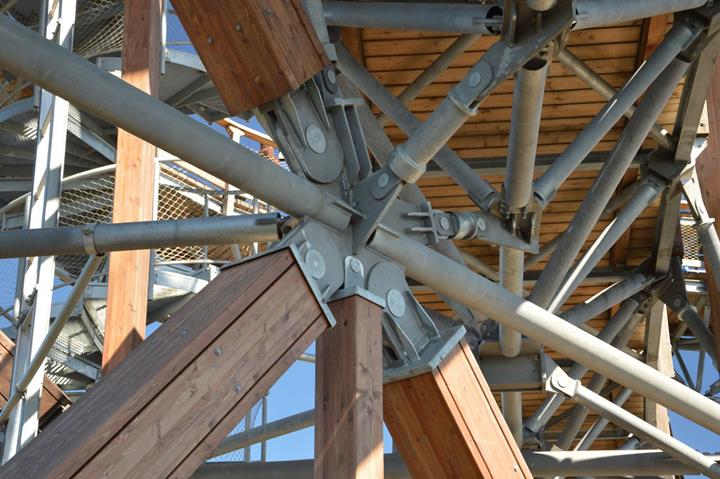

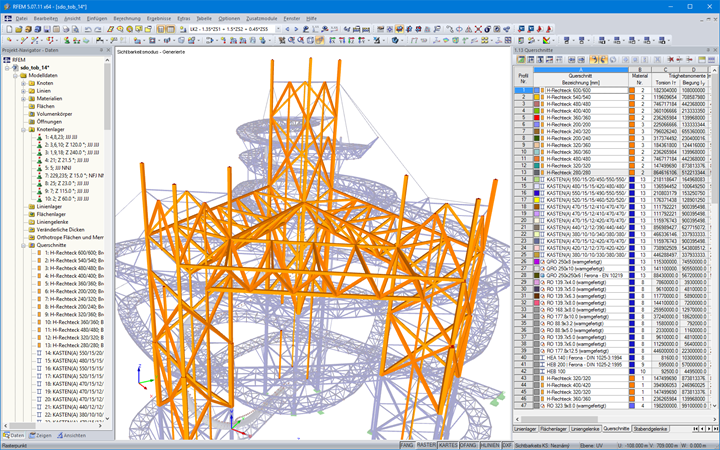

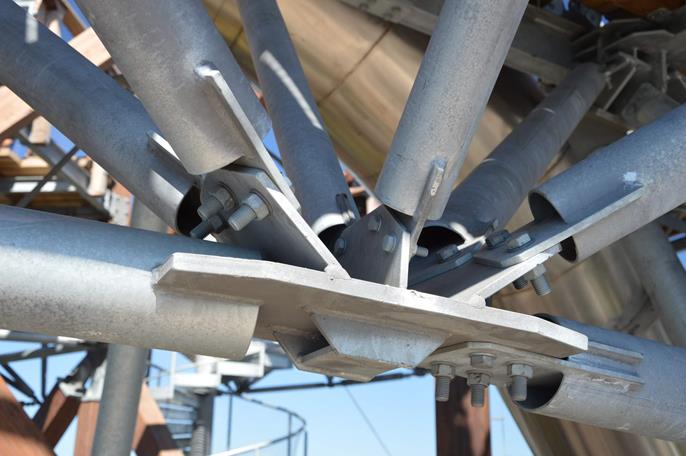

As torres são contornadas pela passarela de trilha em aço galvanizado a quente e cobertas com piso em abeto. A estrutura de apoio da passarela consiste principalmente de uma estrutura de treliça de aço suspensa ou apoiada em torres. Os elementos de apoio da madeira são feitos de madeira laminada colada GL24h. As conexões padrão e os elementos de fixação são feitos de aço de acordo com as normas correspondentes e têm as resistências 8.8 e 10.9. Todos os elementos de aço são fabricados com a classe de aço estrutural S355. As ligações do sistema são feitas em aço S460.

Cálculo e dimensionamento

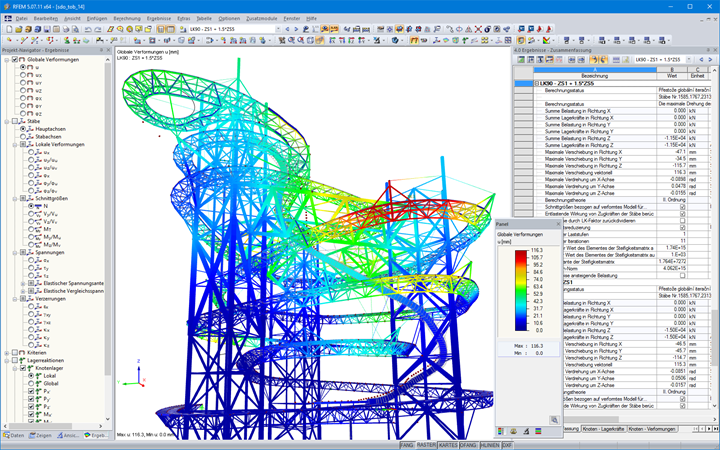

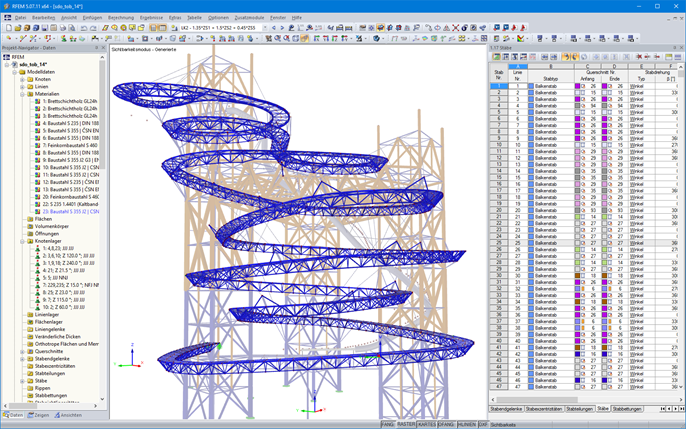

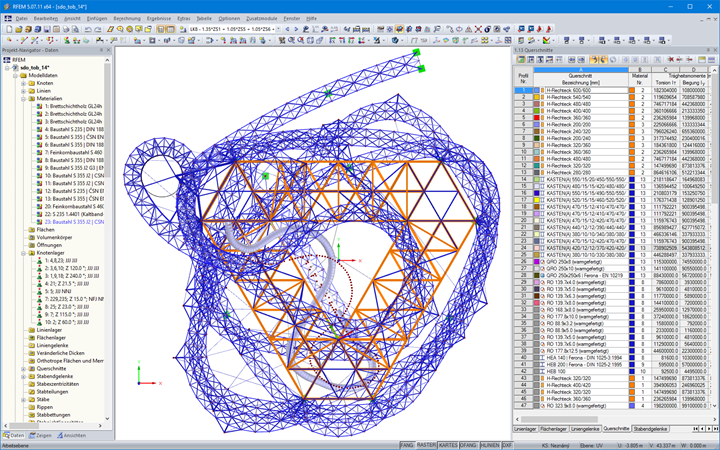

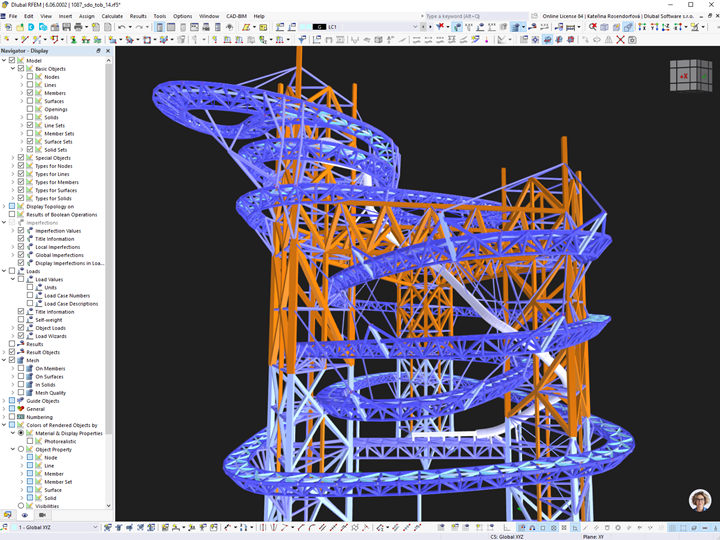

Foi necessário projetar o edifício em relação aos requisitos de montagem do terreno específico e às cargas extremas que podem ocorrer nesta área. O vento com força de vendaval pode atingir uma velocidade de 124,3 mph. Além disso, a estrutura está fortemente exposta a cargas de gelo. Para a análise estrutural e dinâmica da estrutura, foi utilizado um modelo 3D detalhado criado no software estrutural RFEA da FEA.

Apesar do complexo projeto e construção, a empresa TAROS ‑ NOVA sro conseguiu realizar a estrutura a curto prazo de 9 meses.
