Stezka v oblacích v Dolní Moravě, Jeseníky

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

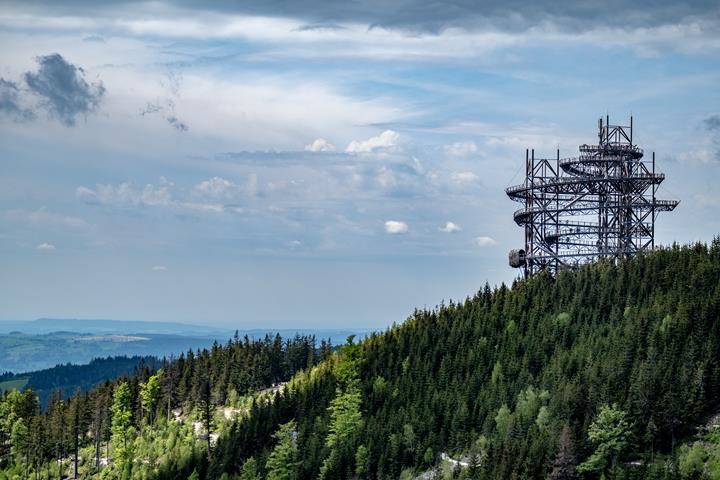

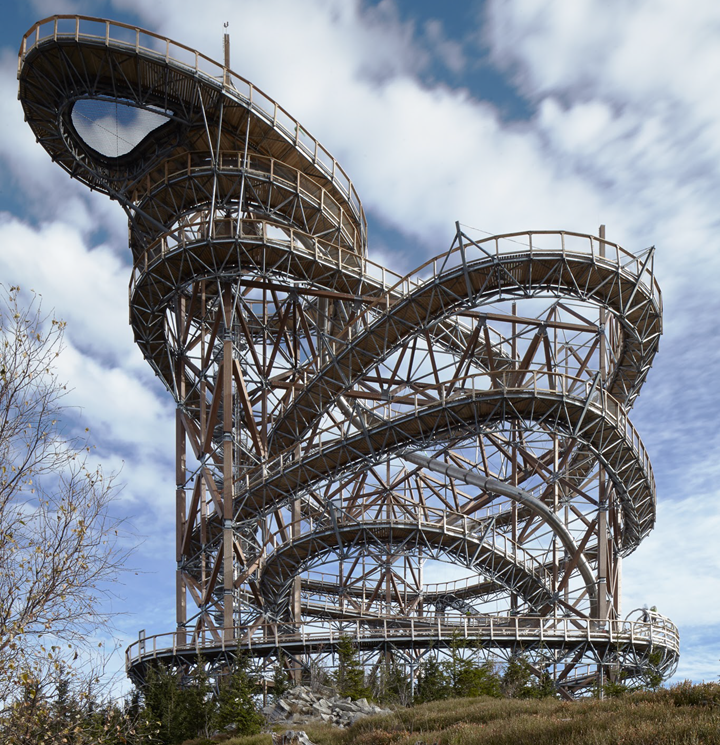

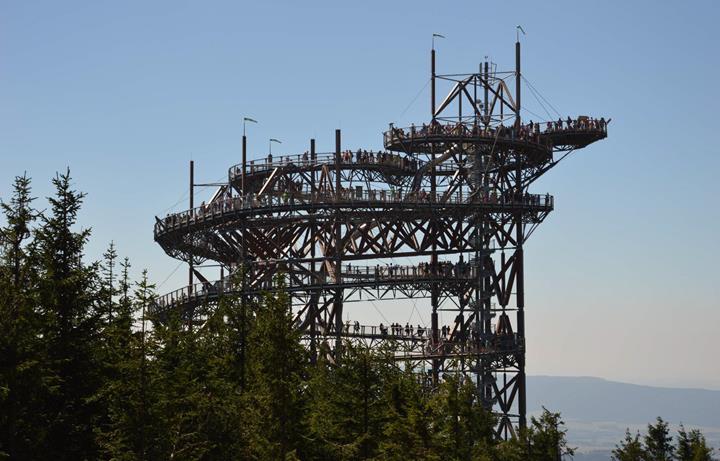

V Dolní Moravě pod Králickým Sněžníkem vyrostla v nadmořské výšce 1 116 metrů unikátní stavba nazvaná Stezka v oblacích, která nemá ve střední Evropě obdoby.Již samotný název napovídá, že se jedná o stavbu vyhlídkové stezky, která se vypíná až do výšky 58,5 metru nad okolním svažitým terénem. Konstrukce je vidět z dálky několika kilometrů. Architektonický návrh pochází z dílny známého architekta Zdeňka Fránka. Projektantem a generálním dodavatelem stavby byla společnost TAROS NOVA s.r.o., zákazník společnosti Dlubal Software.

Statika a konstrukce TAROS-NOVA s.r.o.
Rožnov pod Radhoštěm
Česká republika
www.taros-nova.cz
Architekt Prof. Ing. arch. Zdeněk Fránek
Brno, ČR
www.franekarchitects.cz
Generální dodavatel TAROS-NOVA s.r.o.
Rožnov pod Radhoštěm
Česká republika
www.taros-nova.cz
Investor Sněžník a.s.
Brno, ČR

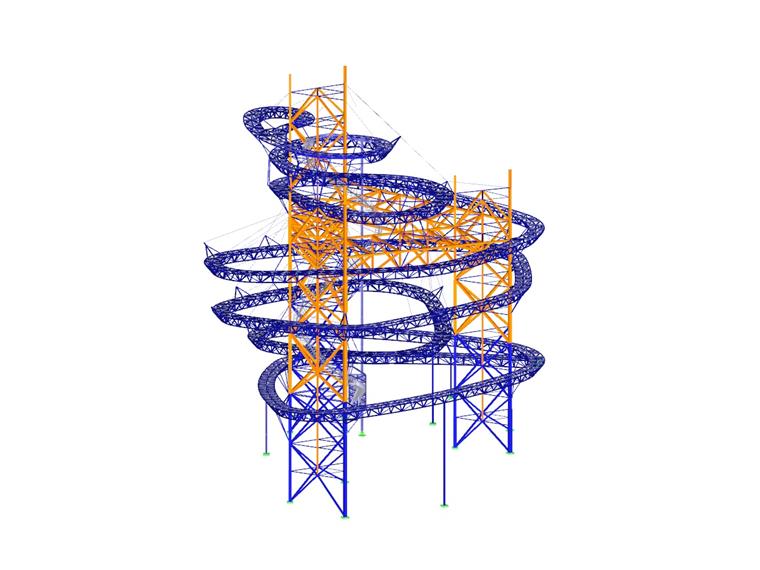

Model

Konstrukce

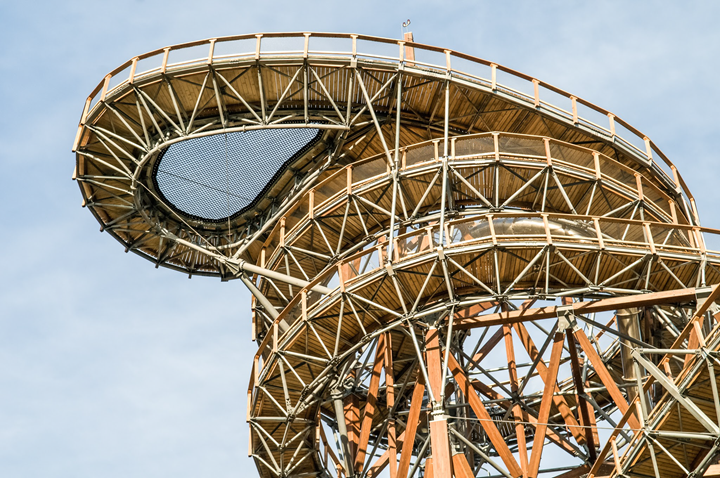

Celá dřevěná a ocelová stavba se skládá z několika funkčních celků. Prvním objektem je přístupový chodník, který se vine mezi stromy. Je tvořen fošnovou podlahou ze smrkového řeziva a je dlouhý 111 m. Po cestě vzhůru je nutné překonat vzdálenost 750 m a výškové převýšení 38 m. Stezka je ukončena tzv. kapkou, která přečnívá nad údolí přibližně 11 metrů. Ve volném prostoru kapky je napnutá odpočinková síť.

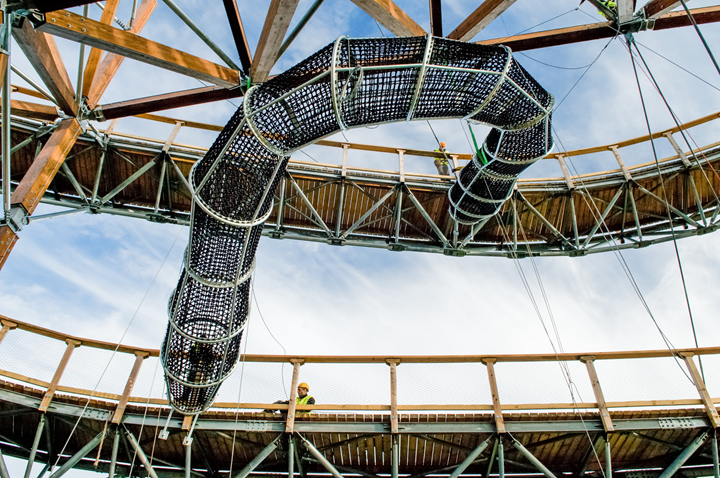

Kromě výhledu na celý masiv Králického Sněžníku mohou odvážlivci využít adrenalinové atrakce, kterými jsou síťový rukáv propojující dvě úrovně lávky, nebo unikátní 101 metrů dlouhý nerezový tobogán.

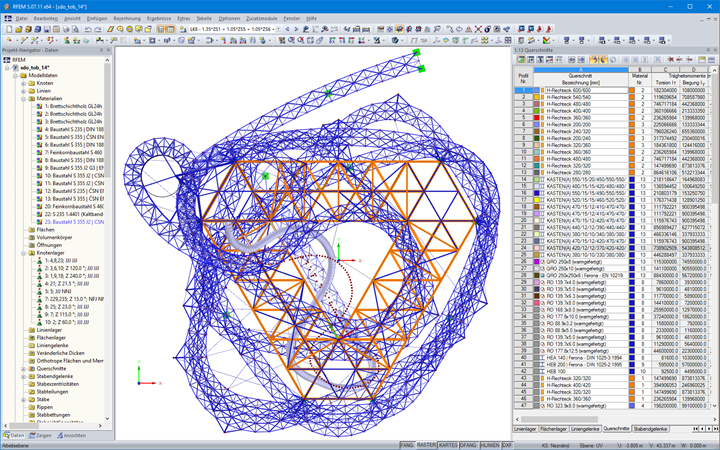

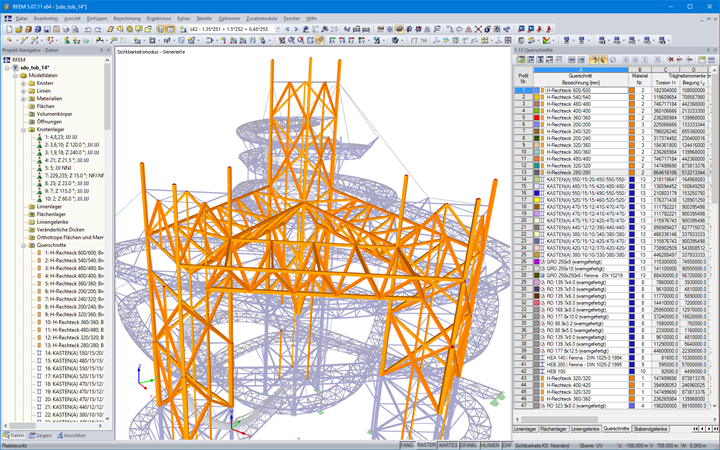

Stěžejním architektonickým prvkem Stezky v oblacích jsou tři věže o výškách 58 m, 50 m a 44 m, které tvoří hlavní nosnou konstrukci stavby. Půdorysný tvar věží tvoří rovnostranný trojúhelník o délce strany 10 m. Samotné věže jsou od sebe vzdáleny 30 m a rovněž tvoří rovnostranný trojúhelník. Věž je ukotvena v základových patkách. Jsou realizovány pomocí 24 kusů závitových tyčí o průměru 64 mm.

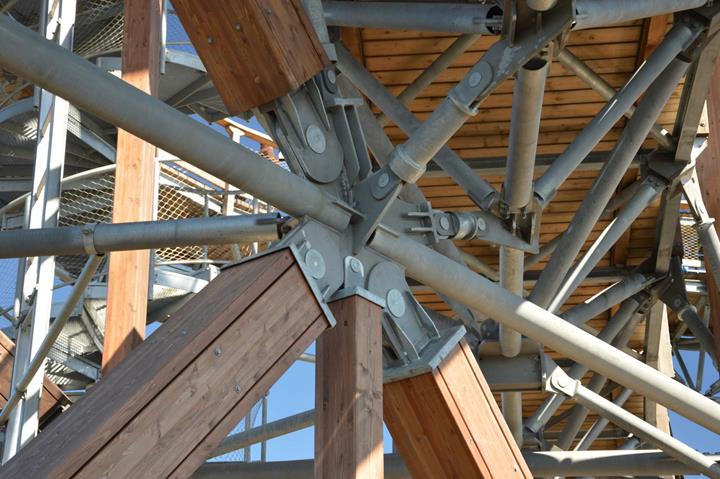

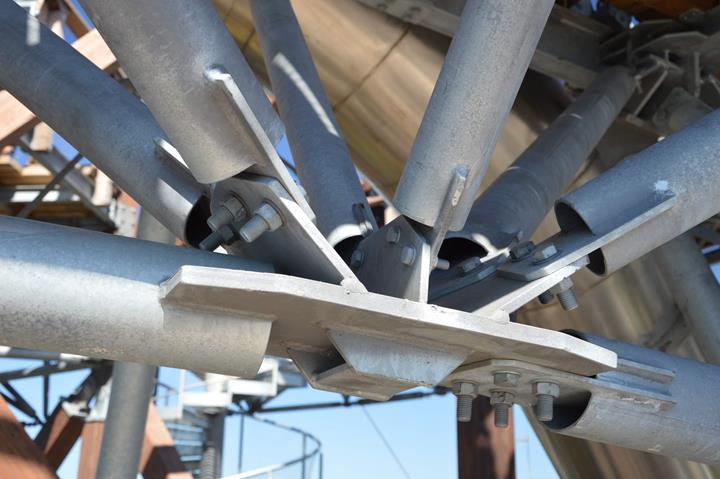

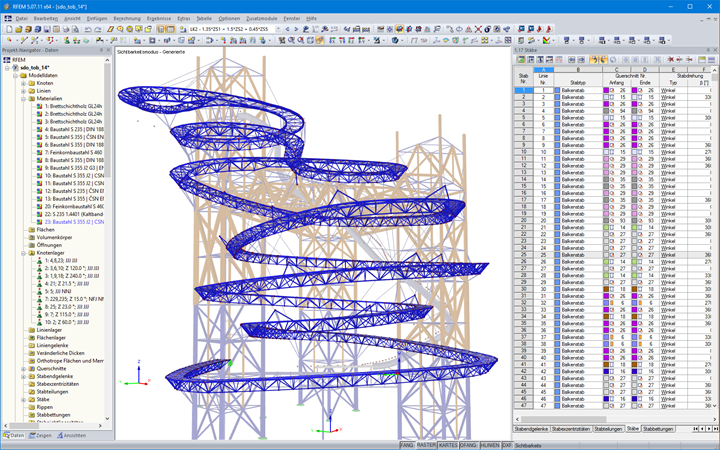

Kolem věží se vine pěší lávka ze žárově zinkované oceli se smrkovou podlahou. Nosná konstrukce lávek je převážně tvořena ocelovou příhradovou konstrukcí, která je zavěšena nebo podepřena na věžích. Dřevěné nosné prvky jsou vyrobeny z lepeného lamelového modřínového dřeva třídy GL24h. Typový spojovací materiál a typové prvky jsou vyrobeny z oceli podle příslušných norem a mají pevnost 8.8 a 10.9. Veškeré ocelové prvky jsou vyrobeny z oceli S355. Systémová táhla jsou vyrobena z oceli S460.

Návrh a posouzení

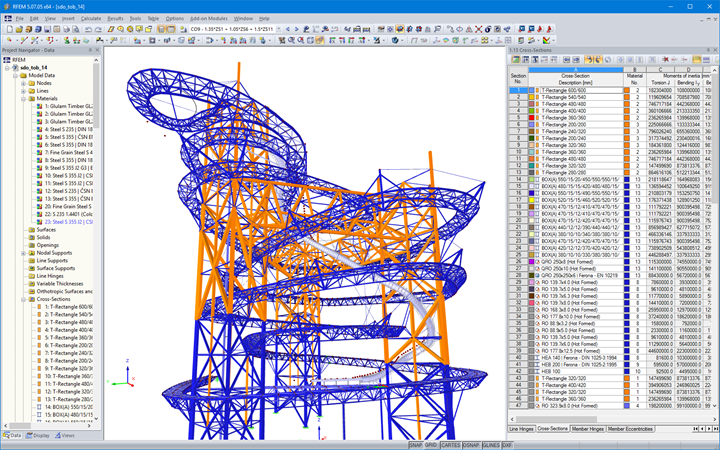

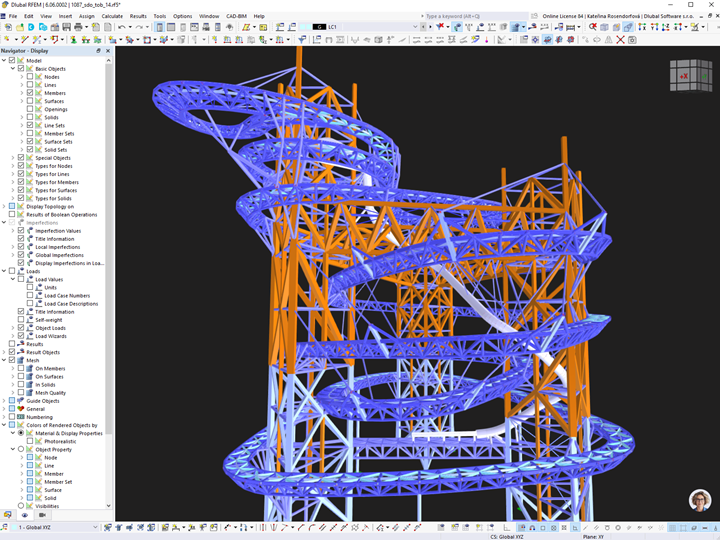

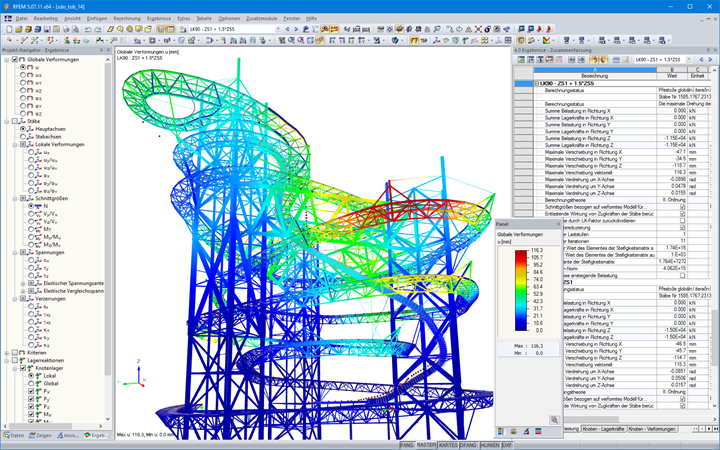

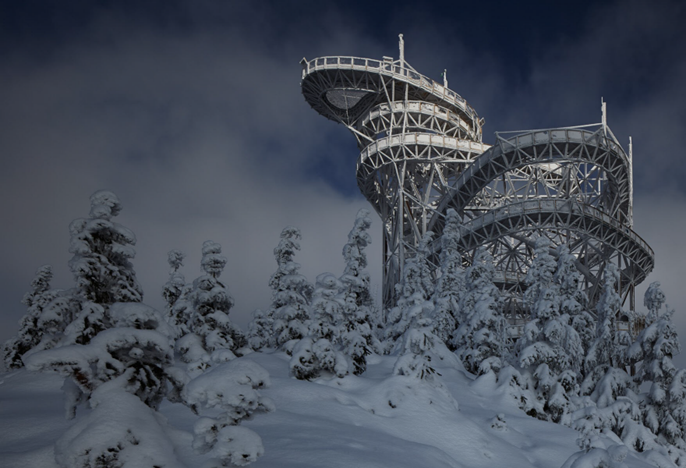

Konstrukci bylo nutno navrhnout tak, aby v daném terénu byla smontovatelná a také snesla extrémní zatížení, které v této horské lokalitě může nastat. Vítr může v nárazech dosahovat rychlosti až 200 km/h. Navíc je konstrukce silně exponovaná i vůči námraze. Pro statickou a dynamickou analýzu zákazník použil podrobný 3D výpočtový model v softwaru RFEM pro výpočet metodou konečných prvků.

I přes složitost projektu a provedení konstrukce se společnosti TAROS‑NOVA podařilo tuto náročnou stavbu zrealizovat v krátkém termínu 9 měsíců.

Umístění projektu
