Sky Walk en Dolní Morava, República Checa

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

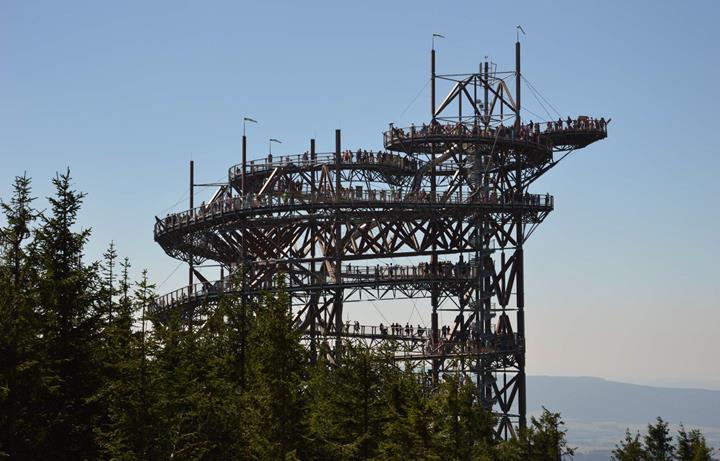

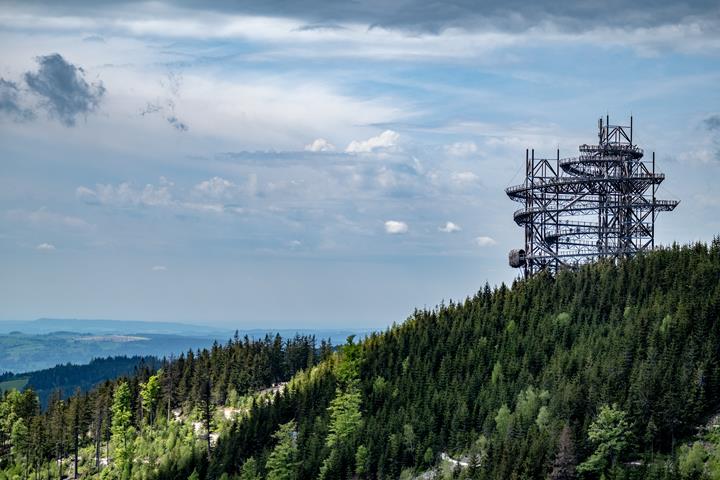

En República Checa se ha construido una estructura única llamada Sky Walk, bajo la montaña Králický Sněžník a una altura de 1.116 m, y no tiene precedentes en Europa central.El Sky Walk es un camino escénico que conduce al terreno montañoso circundante a una altitud de 58,5 m. Se puede ver desde una distancia de unos pocos kilómetros. El diseño arquitectónico lo realizó el famoso arquitecto checo Zdeněk Fránek. La empresa checa TAROS - NOVA s.r.o., cliente de Dlubal, fue la responsable de la parte de ingeniería estructural y construcción.

Ingeniería estructural TAROS-NOVA s.r.o.
Rožnov pod Radhoštěm
República Checa
www.taros-nova.cz
Arquitecto Prof. Ing. arch. Zdeněk Fránek
Brno, Chequia
www.franekarchitects.cz
Contratista general TAROS-NOVA s.r.o.
Rožnov pod Radhoštěm
República Checa
www.taros-nova.cz
Inversor Sněžník a.s.
Brno, República Checa

Modelo

Estructura

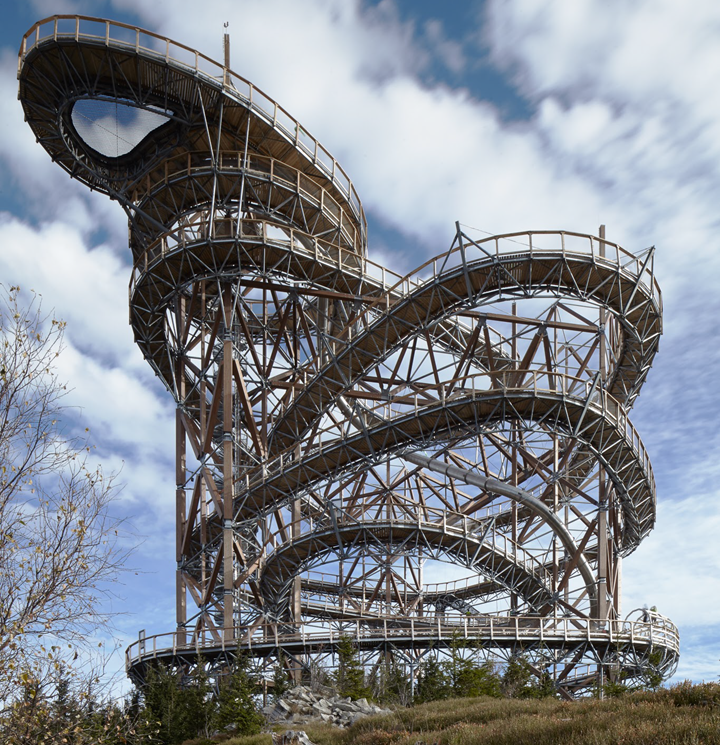

Toda la estructura de madera y acero consta de varias unidades funcionales. Se puede acceder al sendero Sky Walk que conduce a las nubes por un camino de 111 m de largo cubierto con tablones de madera de abeto. El camino es de unos 750 m de largo con una diferencia de elevación de 38 m. El sendero termina con una atracción en forma de de "gotita", que está en voladizo a unos 11 m sobre el valle. La gota incluye una red relajante que se extiende sobre el espacio abierto.

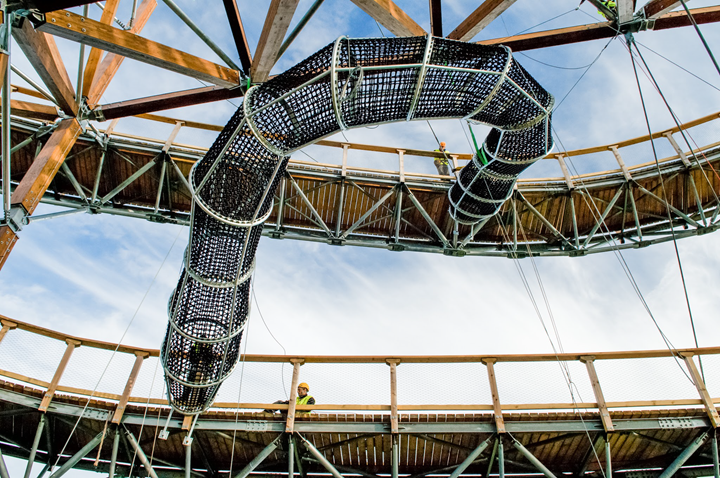

Además de las espectaculares vistas de todo el macizo de Sněžník, los fanáticos de la aventura pueden disfrutar de atracciones de adrenalina como una manga de malla que conecta dos niveles diferentes de una pasarela o un tobogán único de acero inoxidable de 101 m de largo.

Los elementos arquitectónicos clave del Sky Walk son tres torres erigidas a una altura de aproximadamente 58 m, 50 m, y 44 m, que forman la estructura de apoyo principal. La forma de la primera planta de las torres es un triángulo equilátero con una longitud lateral de 10 m. Las torres se construyen a una distancia de 30 m entre sí, por lo que también forman una planta triangular. Las torres están ancladas en zapatas aisladas. Se utilizaron 24 barras roscadas, cada una con un diámetro de 64 mm.

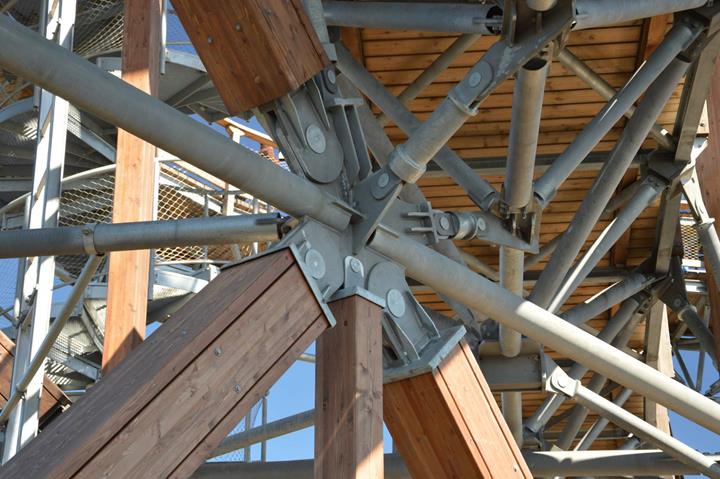

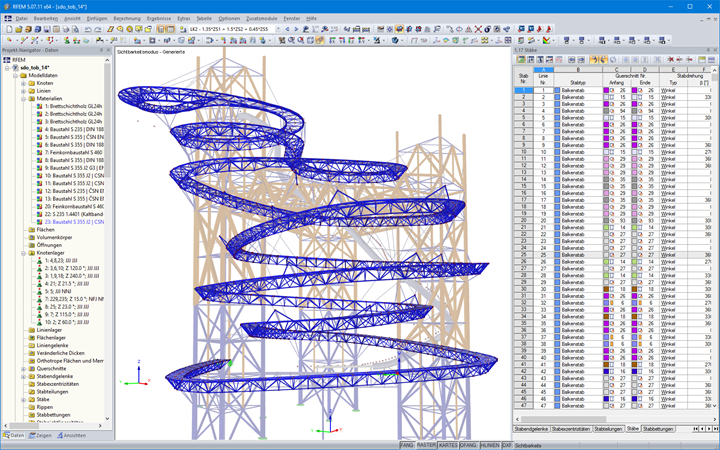

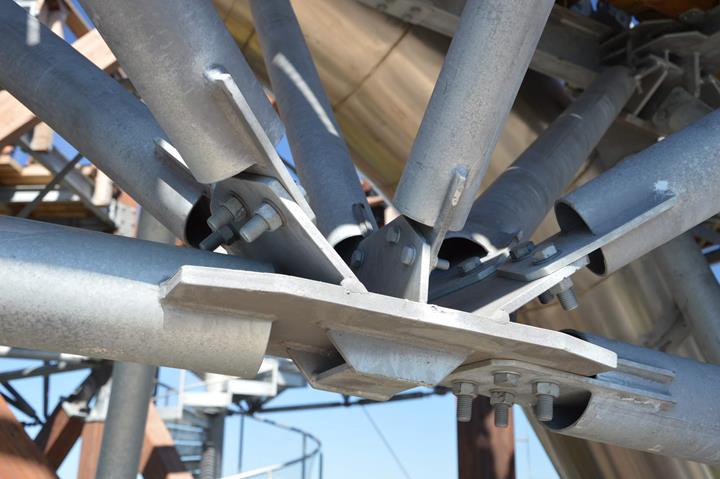

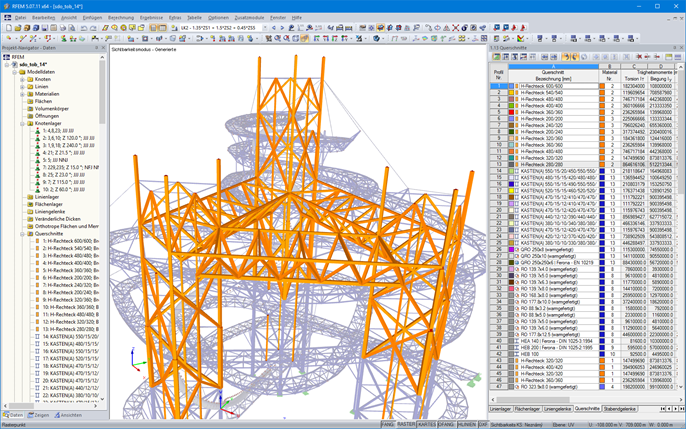

Las torres están rodeadas por la pasarela del sendero hecha de acero galvanizado en caliente y recubierta con un forjado de abeto. La estructura de apoyo de la pasarela consiste principalmente en una estructura de celosía de acero suspendida o apoyada en torres. Los elementos de apoyo de madera están hechos de madera laminada encolada de alerce GL24h. Las uniones estándar y los elementos de fijación están hechos de acero de acuerdo con las normas correspondientes y tienen la resistencia de 8.8 y 10.9. Todos los elementos de acero están hechos del acero estructural grado S355. Los tirantes del sistema están hechos de acero S460.

Análisis y dimensionamiento

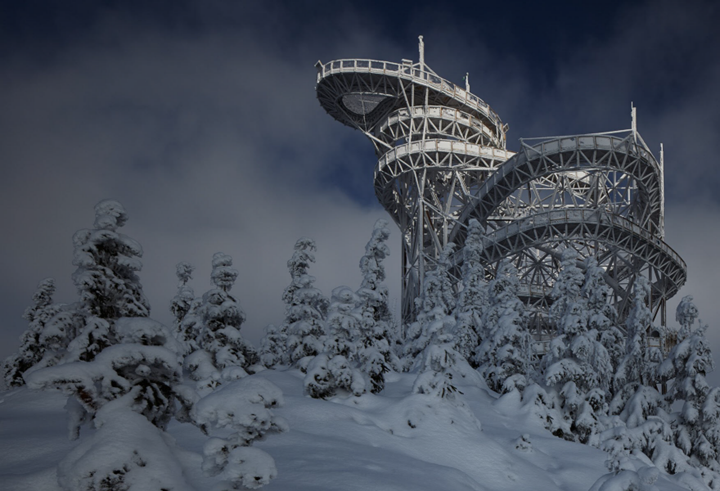

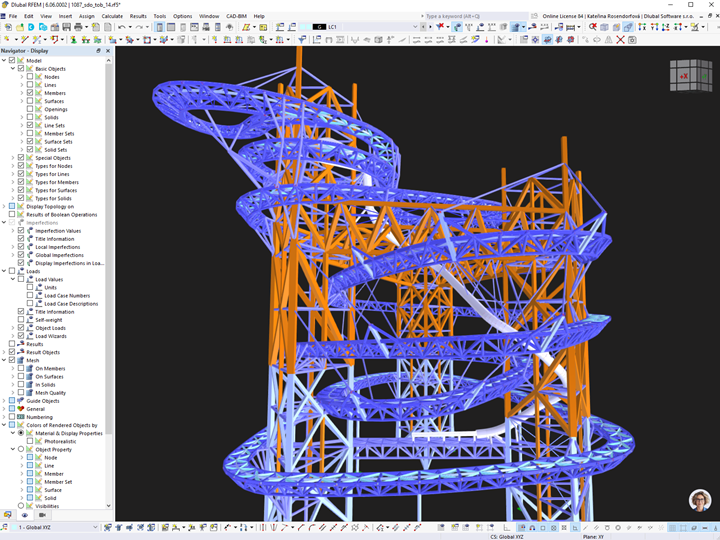

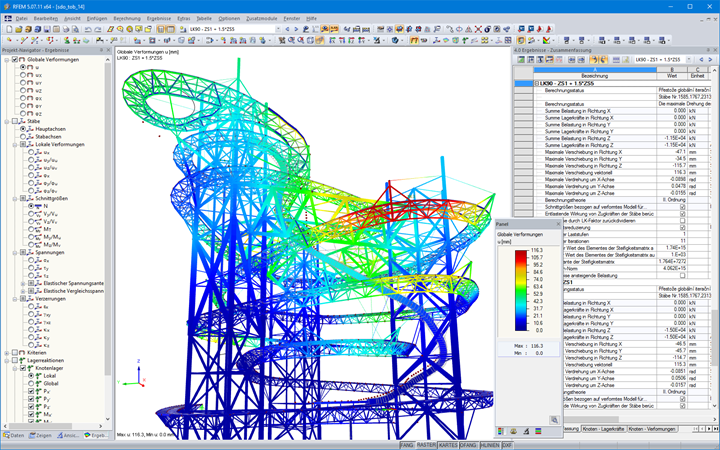

Era necesario diseñar el edificio según los requisitos de montaje del terreno específico y la carga extrema que se puede dar en este área. El viento con fuerza puede alcanzar una velocidad de hasta 200 km/h. Además, la estructura está muy expuesta a las cargas de hielo. Para el análisis estructural y dinámico de la estructura, se utilizó un modelo en 3D detallado creado en el software estructural RFEM por el método de elementos finitos (MEF).

A pesar del complejo proyecto y construcción, la empresa TAROS ‑ NOVA s.r.o logró realizar la estructura en un corto plazo de 9 meses.

Ubicación del proyecto
