Parcours panoramique « Sky Walk » à Dolní Morava, République tchèque

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Calcul de structure TAROS-NOVA s.r.o.
Rožnov pod Radhoštěm
République tchèque
www.taros-nova.cz
Architecture Prof. Ing. arch. Zdeněk Fránek
Brno, République tchèque
www.franekarchitects.cz
Entreprise générale TAROS-NOVA s.r.o.
Rožnov pod Radhoštěm
République tchèque
www.taros-nova.cz
Maître d'ouvrage Sněžník a.s.
Brno, République tchèque

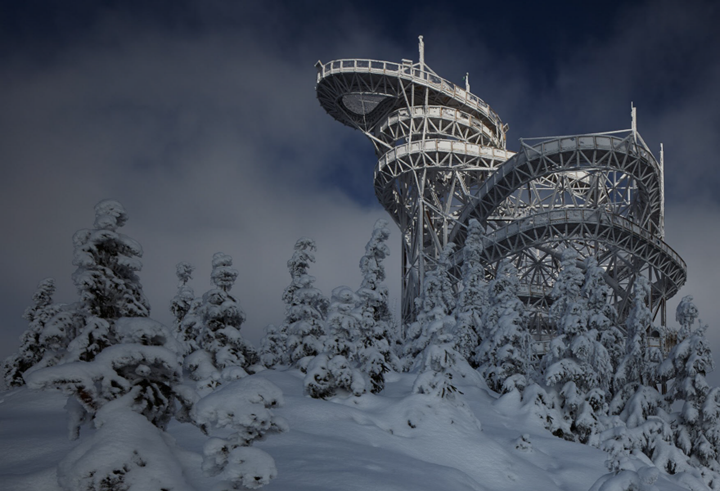

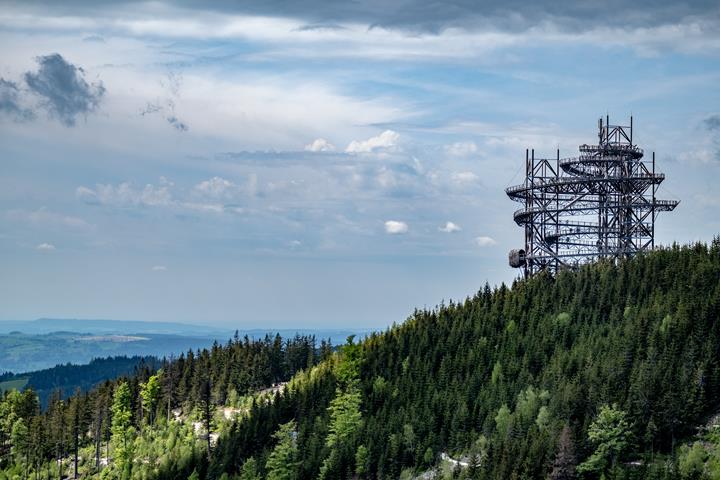

Une structure unique en Europe centrale, appelée Sky Walk, a été érigée à Dolní Morava, en République tchèque, au pied des montagnes Kłodzko, à 1116 m d'altitude.

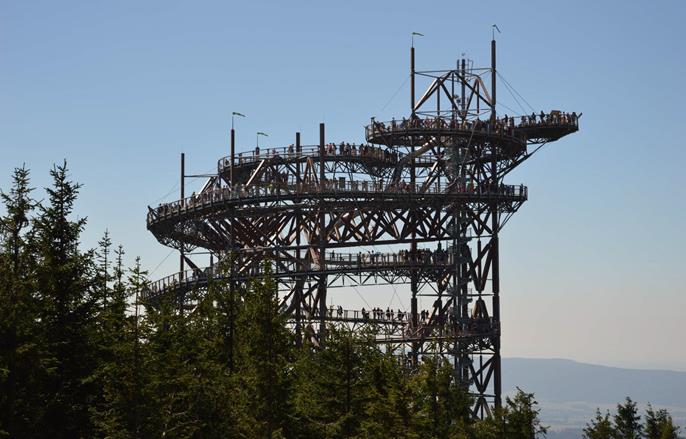

La Sky Walk est un sentier panoramique menant à un terrain accidenté à une altitude de 58,5 m. On le voit déjà à quelques kilomètres de distance. La conception architecturale a été réalisée par le célèbre architecte tchèque Zdeněk Fránek. La société tchèque TAROS - NOVA sro, client de Dlubal, a été chargée d'effectuer les analyses et le calcul de sa structure.

Structure

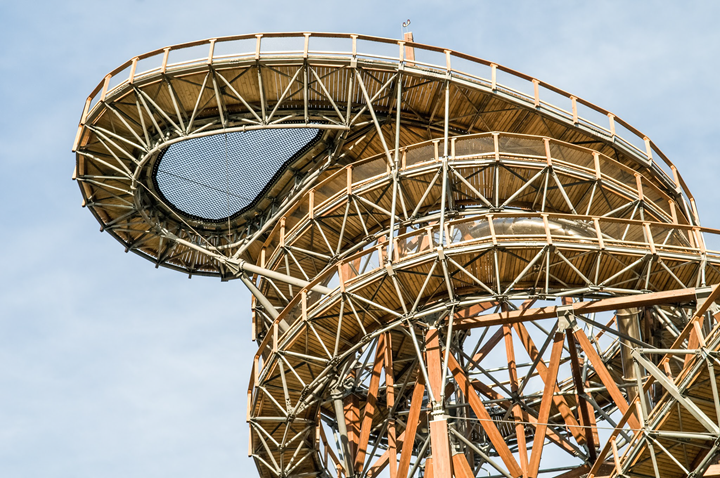

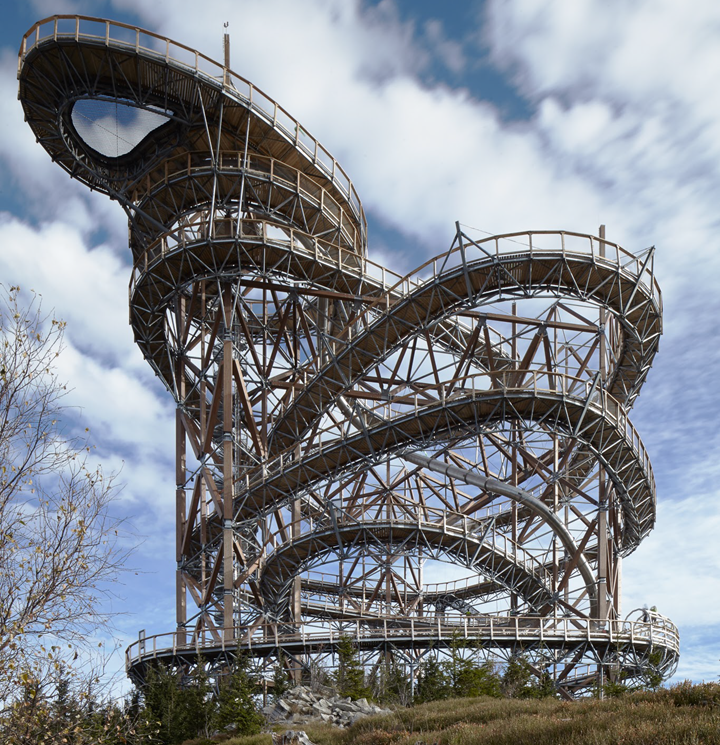

La structure en bois et acier est composée de plusieurs unités fonctionnelles. Le sentier Sky Walk menant dans les nuages est accessible par un chemin long de 100 m de long recouvert de planches de bois d'épinette. La hauteur est d'environ 2 461 pieds de long avec une dénivellation de 125 pieds. Le sentier se termine par une attraction «en gouttelettes», en porte-à-faux à environ 18 m au-dessus de la vallée. La gouttelette comprend un filet de relaxation étendu sur l'espace ouvert.

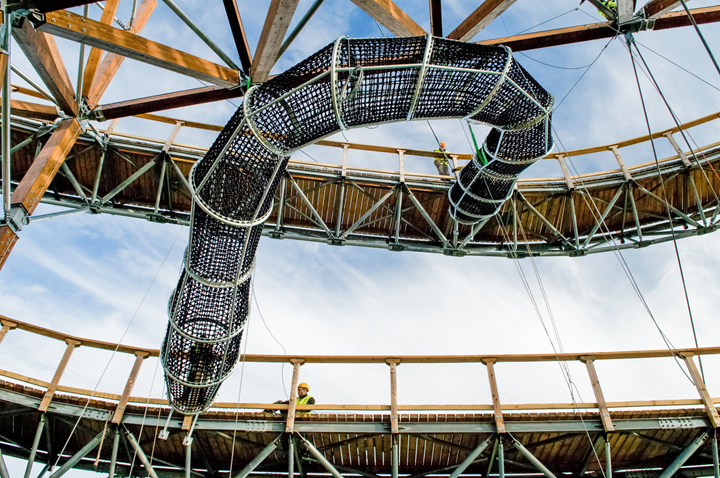

En plus des vues spectaculaires sur l'ensemble du massif du Sněžník, les adeptes de l'aventure apprécieront les attractions liées à l'adrénaline: un manchon en treillis reliant deux niveaux d'une passerelle, ou un toboggan unique en acier inoxydable de 100 m de long.

Les trois éléments architecturaux clés de la passerelle Sky Walk sont trois tours érigées à une hauteur d'environ 190 pieds, 164 pieds et 144 pieds qui forment la principale structure porteuse. Les tours forment un triangle équilatéral de 33 pieds de côté. Les tours sont construites à une distance de 30 m et forment un plan triangulaire. Les tours sont ancrées dans des fondations simples. On a utilisé 24 tiges filetées d'un diamètre de 2 33/64 po chacune.

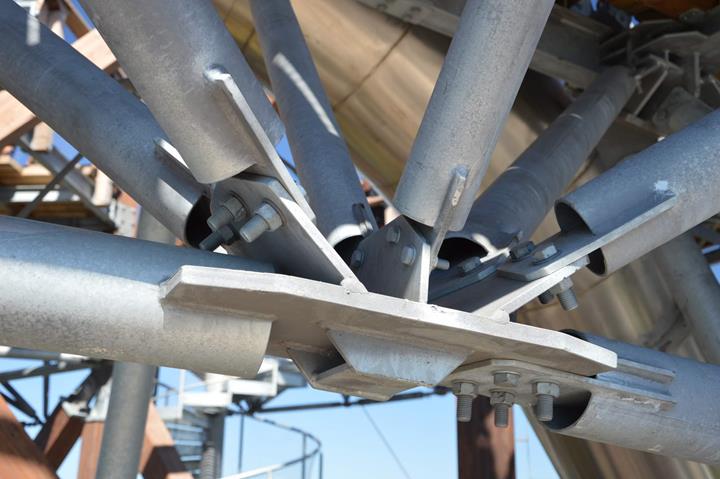

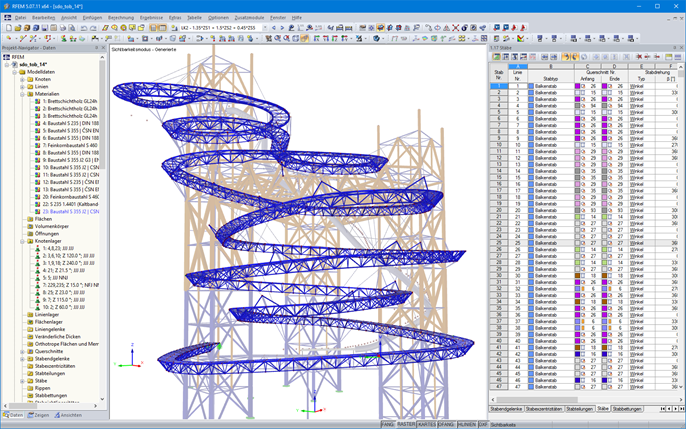

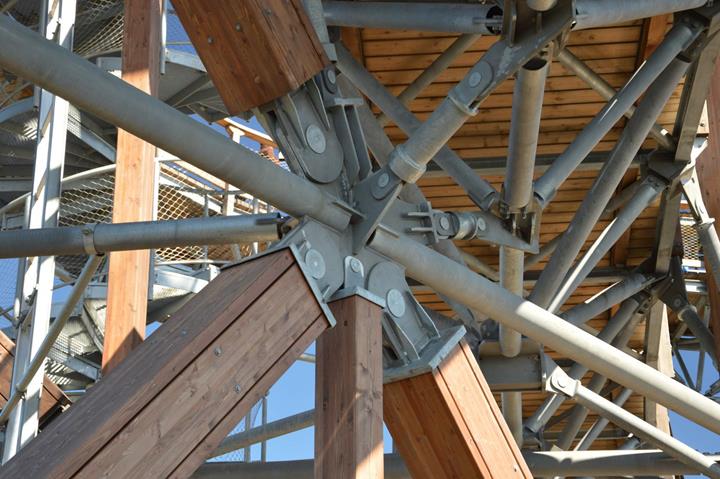

Ces tours sont enroulées par une passerelle en acier galvanisé à chaud et recouverte d'un plancher d'épinette. La structure porteuse de la passerelle est principalement constituée de treillis métalliques suspendus ou supportés par des pylônes. Les éléments porteurs en bois sont en mélèze GL24h. Les assemblages et éléments de fixation standard sont en acier selon les normes correspondantes et ont les résistances 8,8 et 10,9. Tous les éléments en acier sont fabriqués en acier de construction S355. Les attaches sont en acier S460.

Calcul et analyse

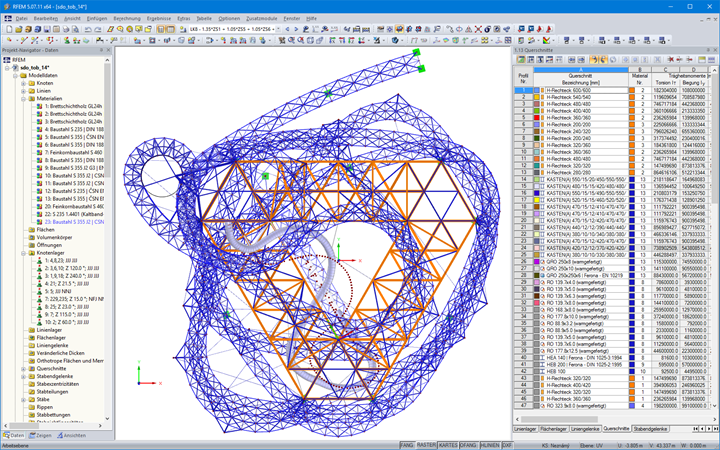

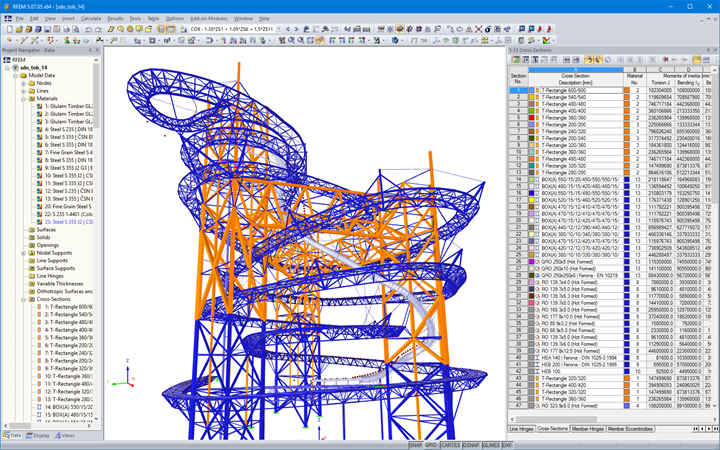

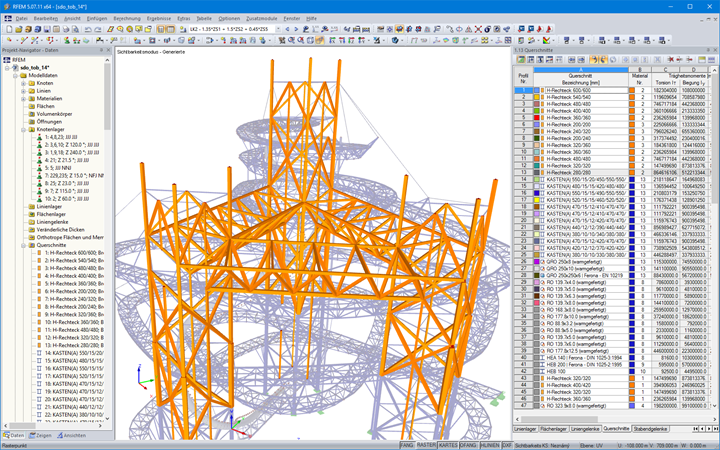

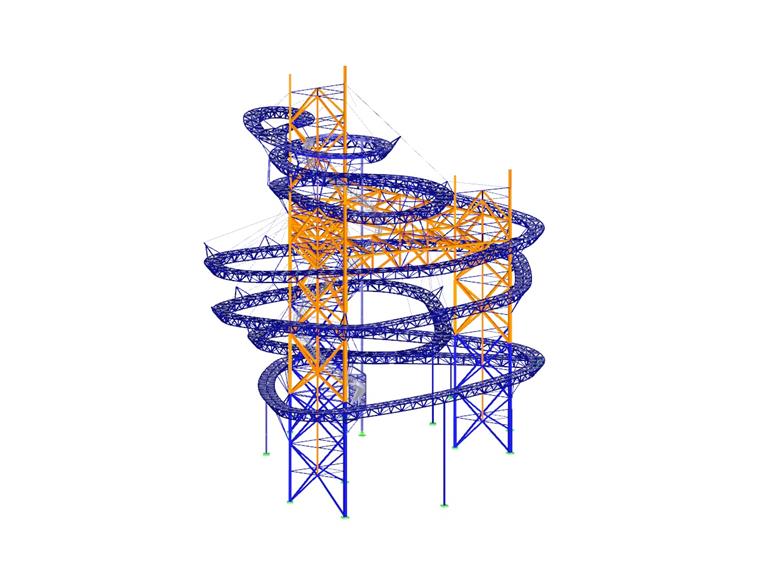

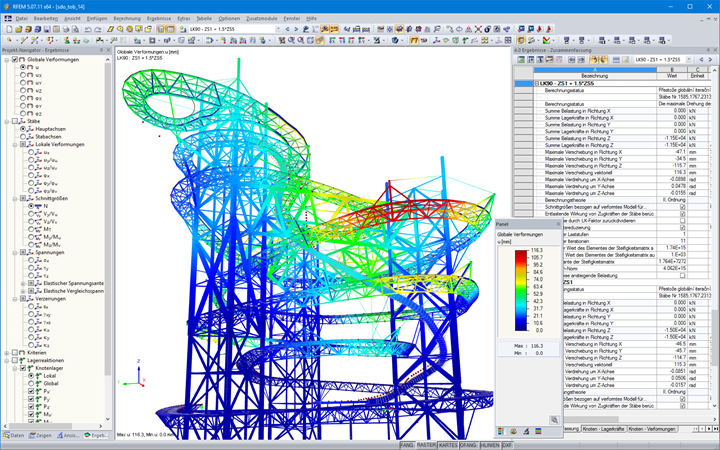

Le bâtiment a dû être conçu en fonction des exigences de montage du terrain et des charges extrêmes susceptibles de se produire dans cette zone. Le vent violent peut souffler jusqu'à une vitesse de 124.3 mph. De plus, la structure est fortement exposée aux charges de glace. Un modèle 3D détaillé créé dans le logiciel d'analyse structurelle des éléments finis RFEM a été utilisé pour l'analyse structurale et dynamique de la structure.

Malgré le projet et la construction complexes, la société TAROS-NOVA sro a réussi à réaliser la structure en 9 mois seulement.
