Edifício de escritórios Innovationsfabrik 2.0 em Heilbronn, Alemanha

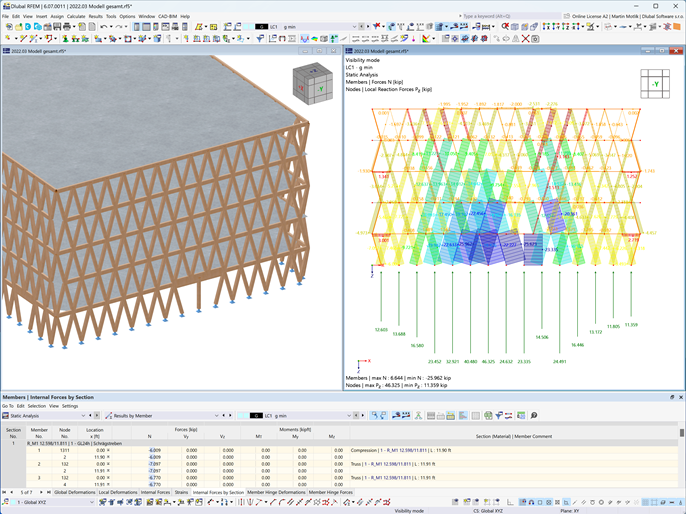

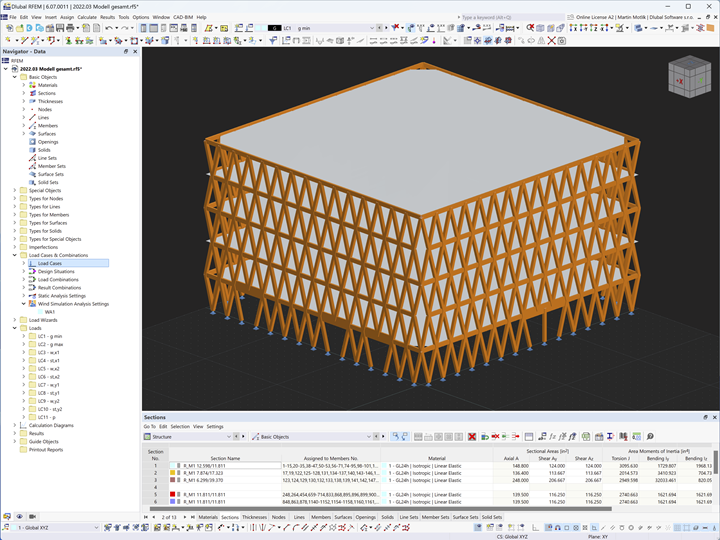

O edifício de escritórios Innovationsfabrik em Heilbronn, na Alemanha, combina a estrutura de madeira tradicional com a engenharia de madeira moderna. O cliente da Dlubal merz kley partner GmbH utilizou para o planeamento estrutural o software de cálculo estrutural RFEM.

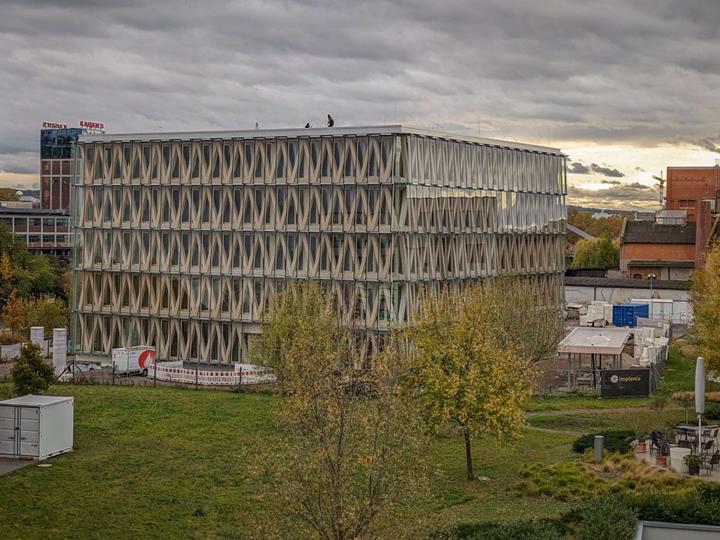

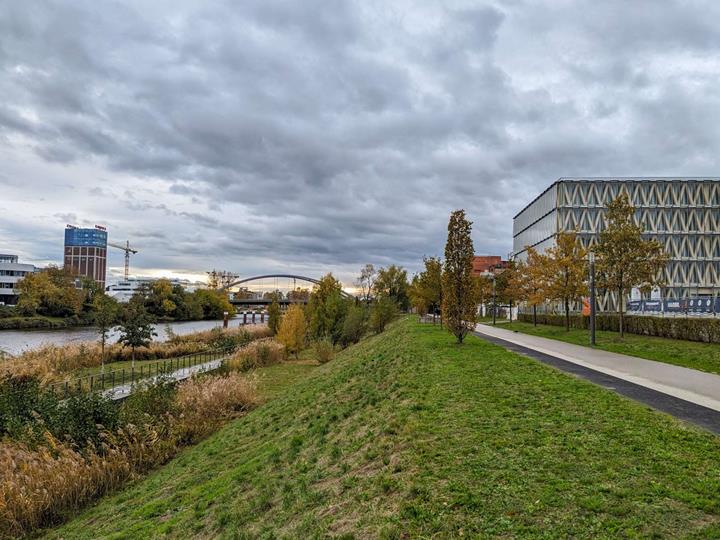

No parque industrial Zukunftspark, o trabalho, a formação, a habitação e o lazer reúnem-se num ambiente pitoresco e sereno junto às margens do rio Neckar. O edifício de escritórios Innovationsfabrik, recentemente concluído, está localizado na parte sul do parque.

O edifício de cinco andares oferece espaços de escritório para a indústria das TI, os setores criativos e startups. O átrio no interior do edifício estende-se até à cobertura de vidro, permitindo a entrada de luz natural no espaço. Este espaço central é propício para a interação e a troca de experiências.

O edifício completo tem uma superfície de aproximadamente 31 x 31 metros e inclui uma parte subterrânea. Os pisos acima do solo foram construídos em madeira, enquanto os vãos de escadas e o piso subterrâneo são em betão armado.

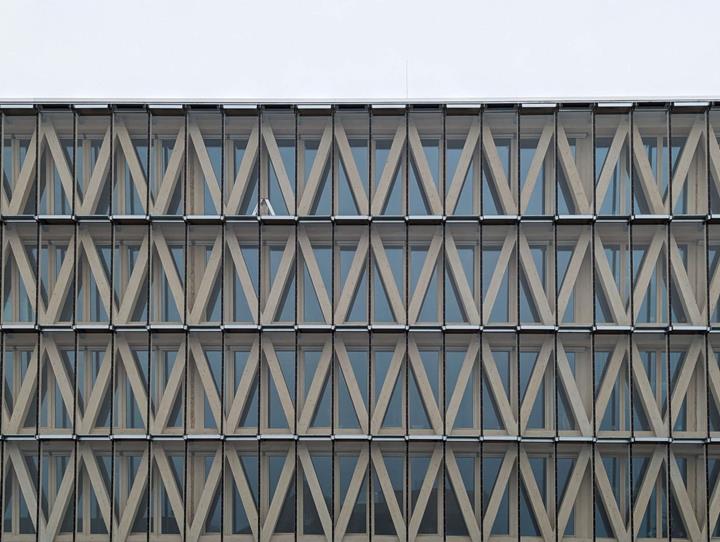

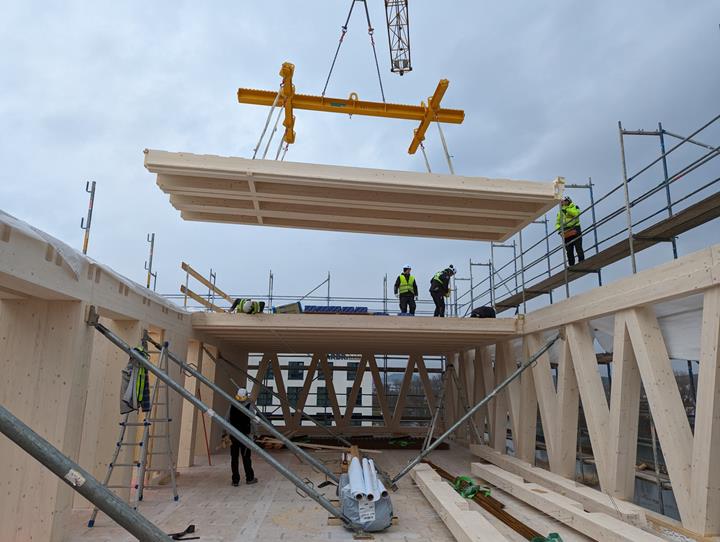

A cobertura e os pisos são de madeira laminada colada visível, enquanto as lajes de piso são reforçadas por uma laje mista de madeira e betão. Por razões estéticas e estruturais, os apoios da fachada de madeira foram dimensionados em forma de V.

Local
Innovationsfabrik Heilbronn
Im Zukunftspark 4
74076 Heilbronn
Alemanha
Cliente Stadtsiedlung Heilbronn GmbH, Heilbronn, Alemanha
www.stadtsiedlung.de
Arquitetos
Waechter + Waechter Architekten BDA PartmbB, Darmstadt, Alemanha
www.waechter-architekten.de
Planeamento estrutural merz kley partner GmbH, Dornbirn, Alemanha
www.mkp-ing.com
Planeamento, pré-fabricação e montagem da estrutura de madeira Blumer-Lehmann AG, Gossau, Alemanha
www.blumer-lehmann.com
Planeamento da fachada knippershelbig GmbH, Estugarda, Alemanha
www.knippershelbig.com


Especificações do projeto

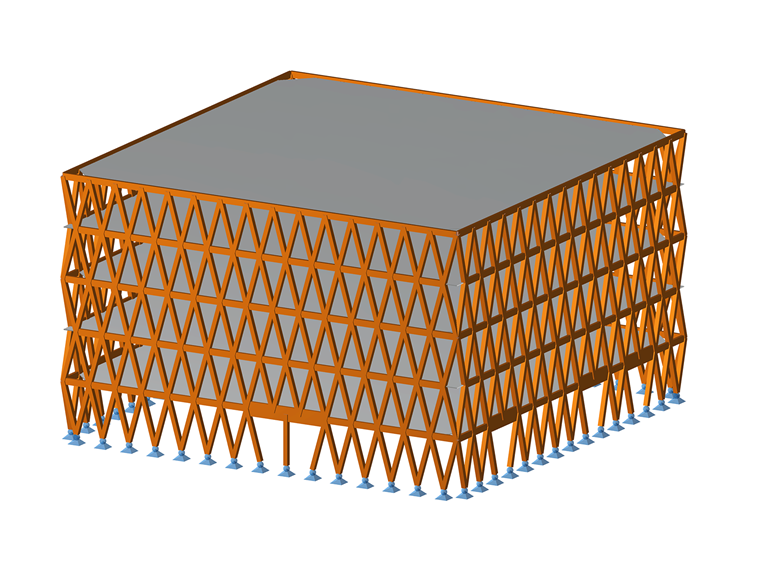

Dados do modelo

Número de nós 1005
Número de linhas 1540
Número de barras 1483
Número de superfícies 5
Número de casos de carga 11
Número de combinações de cargas 26
Número de combinações de resultados 10
Peso total 766,528 t
Dimensões (métricas) 30,500 x 30,500 x 17,750 m
Dimensões (imperial) 100.07 x 100.07 x 58.23 feet
Versão do programa 5.34.01
