德国海尔布隆创新工厂 2.0 办公楼

该项目是德国海尔布隆的创新工厂办公楼。该办公楼将德国传统的木桁架结构和现代的木结构工程技术相结合。 德儒巴客户 merz kley partner GmbH 使用 RFEM 完成了该项目的结构设计。

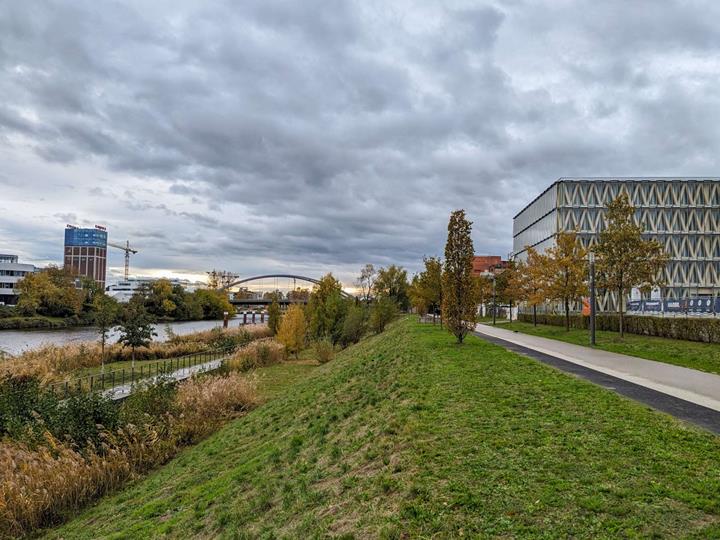

在德国海尔布隆的内卡河畔有一座集工作、教育、生活和休闲为一体的商业科技园区。 最近建成的创新工厂大楼位于该科技园的南部,

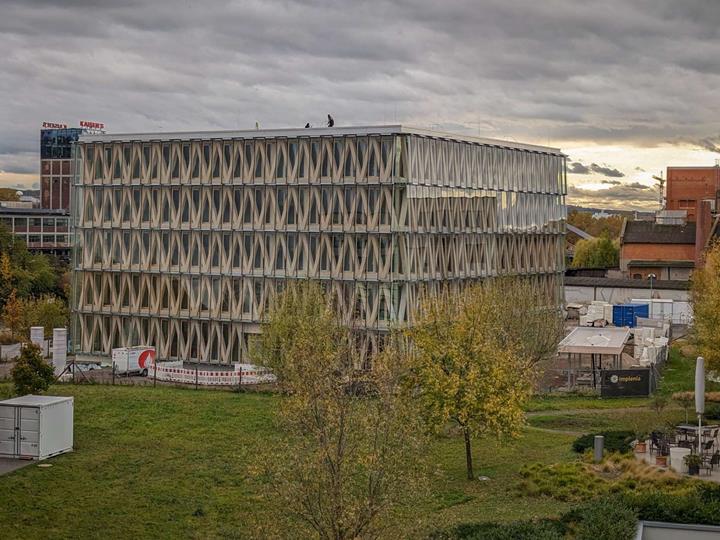

共五层,为 IT 企业、创意公司和初创公司提供办公空间。 这座办公楼的中央设有一个中庭,直通玻璃屋顶,阳光可以透过玻璃屋顶直接洒入建筑内部, 为人们的相互认识和交流营造了一个温暖的空间。

整个建筑占地面积约为 31 m x 31 m,部分设有地下室。 地上部分采用木结构,楼梯间和地下室采用钢筋混凝土结构,

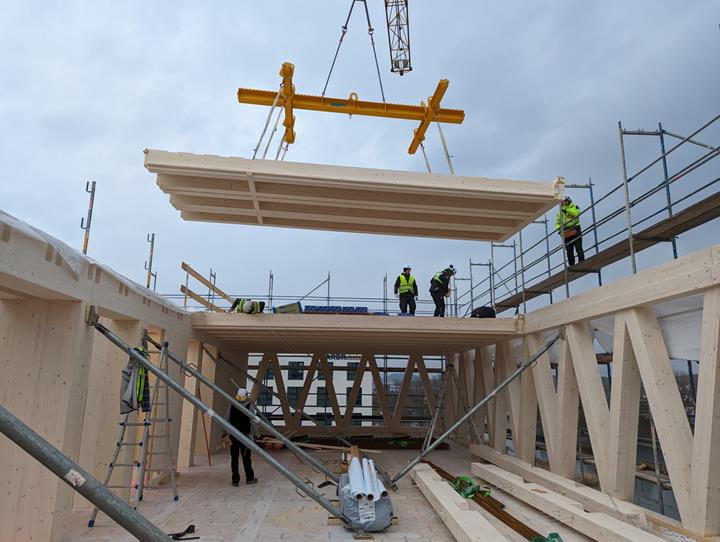

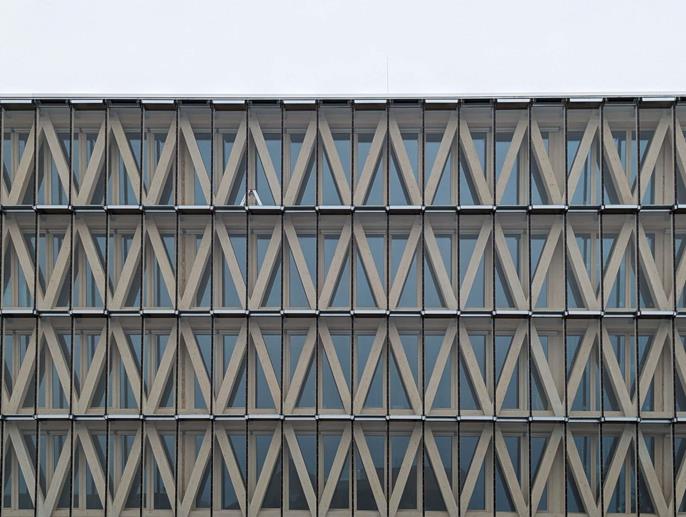

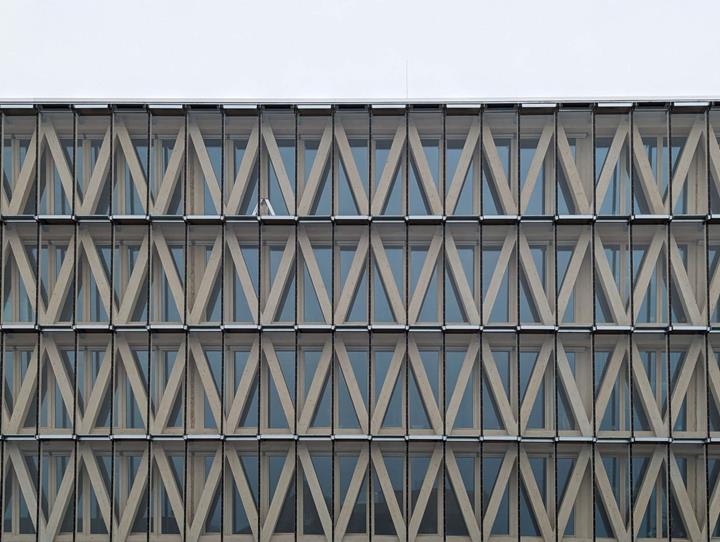

楼板采用木-钢筋混凝土组合楼板, 立面采用 V 型木柱,该设计完美地将建筑美学和结构力学融为一体。

位置
德国海尔布隆创新工厂
Im Zukunftspark 4
74076 Heilbronn
Germany
业主 Stadtsiedlung Heilbronn GmbH, Heilbronn, Germany
www.stadtsiedlung.de
建筑设计
Waechter + Waechter Architekten BDA PartmbB, Darmstadt, Germany
www.waechter-architekten.de
结构设计 merz kley partner GmbH, Dornbirn, Germany
www.mkp-ing.com
木结构建筑规划、预制、安装 Blumer-Lehmann AG, Gossau, Germany
www.blumer-lehmann.com
幕墙设计 knippershelbig GmbH, Stuttgart
www.knippershelbig.com


项目说明

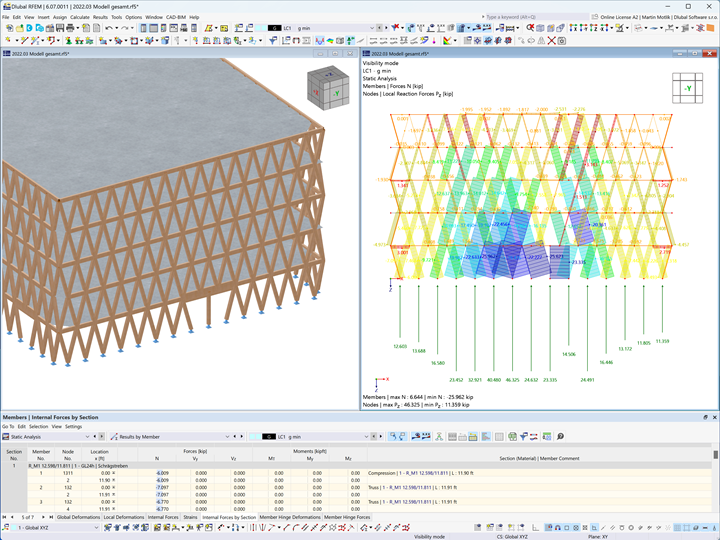

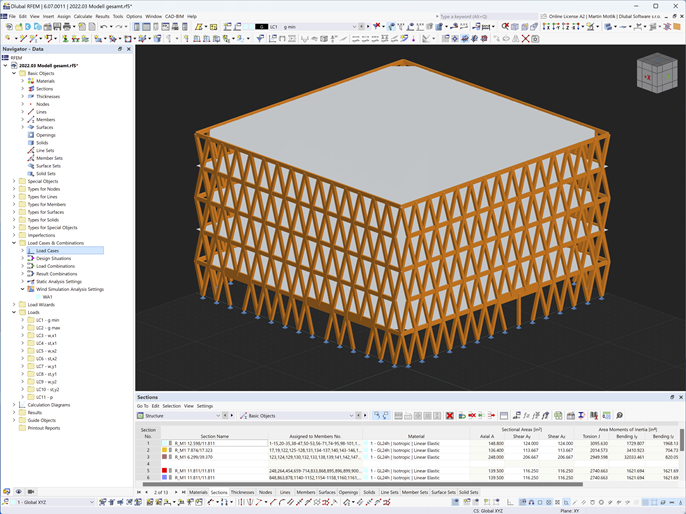

模型数据

节点数目: 1005
线的数目 1540
杆件数目: 1483
面的数目: 5
荷载工况数目 11
荷载组合数目 26
结果组合数目 10
总重量 766,528 t
翘曲区域尺寸 30.500 x 30.500 x 17.750 m
软件版本 5.34.01
