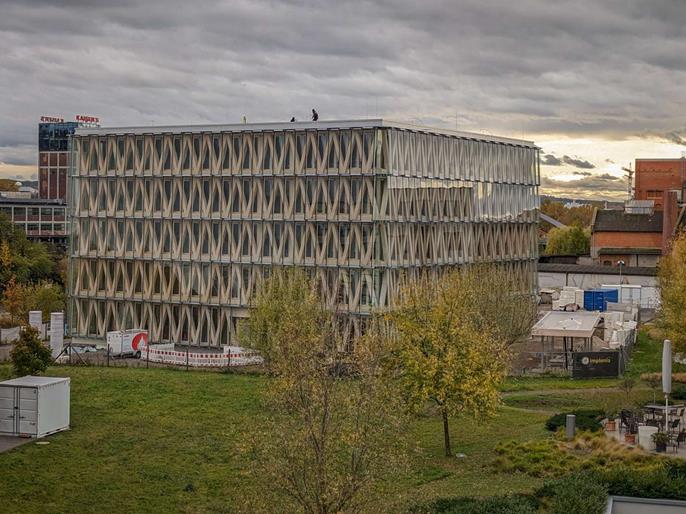

Administrativní budova Innovationsfabrik 2.0 v Heilbronnu, Německo

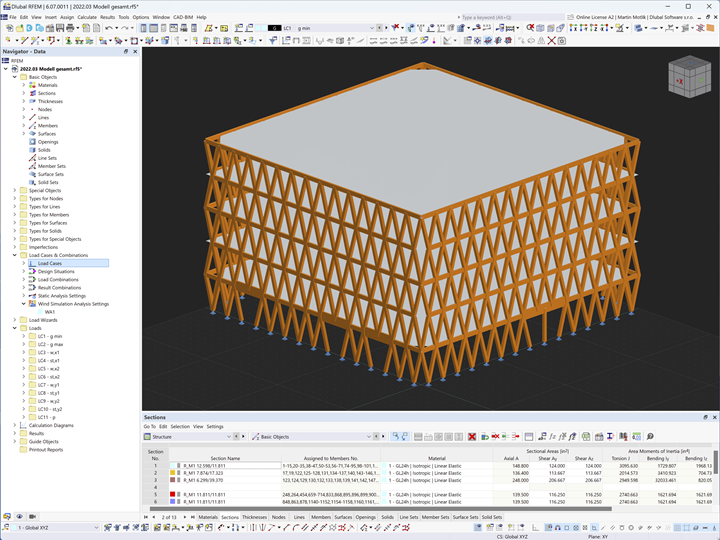

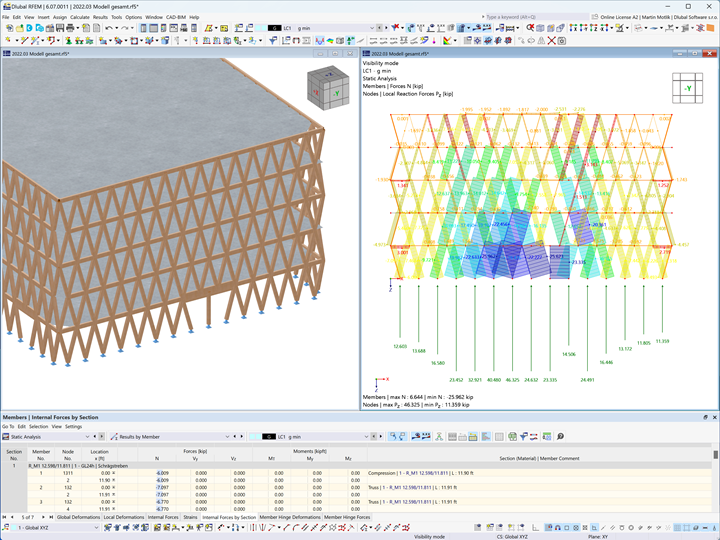

Administrativní budova Innovationsfabrik v německém Heilbronnu kombinuje tradiční hrázděnou konstrukci s moderním dřevostavbou. Společnost merz kley partner GmbH, která patří k zákazníkům společnosti Dlubal Software, použila pro statické výpočty program RFEM.

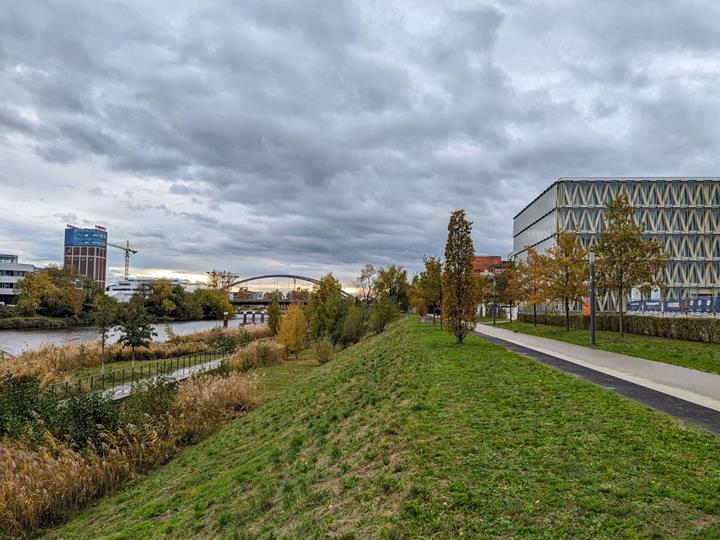

V obchodním parku budoucnosti Wohlgelegen se střetávají práce, vzdělávání, bydlení a volnočasové aktivity v idylické, poklidné atmosféře přímo na břehu řeky Neckar. V jižní části technologického parku se nachází nedávno dokončená Innovationsfabrik.

Pětipodlažní budova poskytuje kancelářské prostory pro IT odvětví, kreativní průmysl a start-upy. Uprostřed se nachází atrium, které se rozprostírá pod prosklenou střechou a propouští do budovy denní světlo. Tento centrální prostor podporuje setkávání a vzájemný dialog.

Celá budova má půdorysnou plochu asi 31 x 31 m a je částečně podsklepená. Stavba se skládá z dřevěné konstrukce v nadzemních podlažích a ze železobetonových konstrukcí schodišť a suterénu.

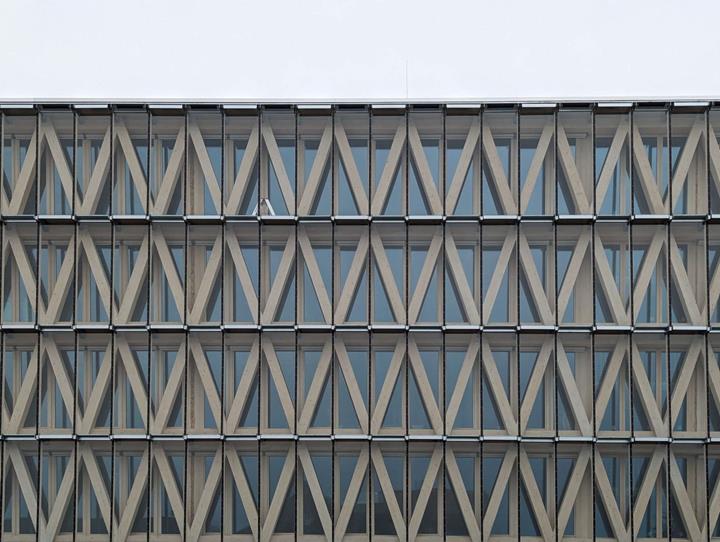

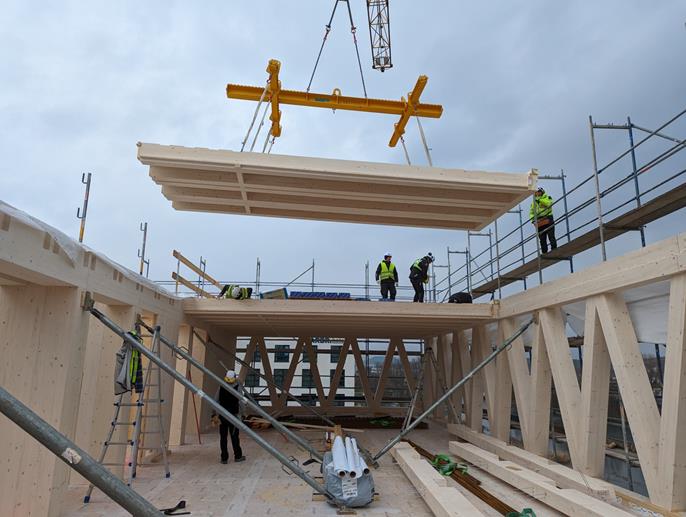

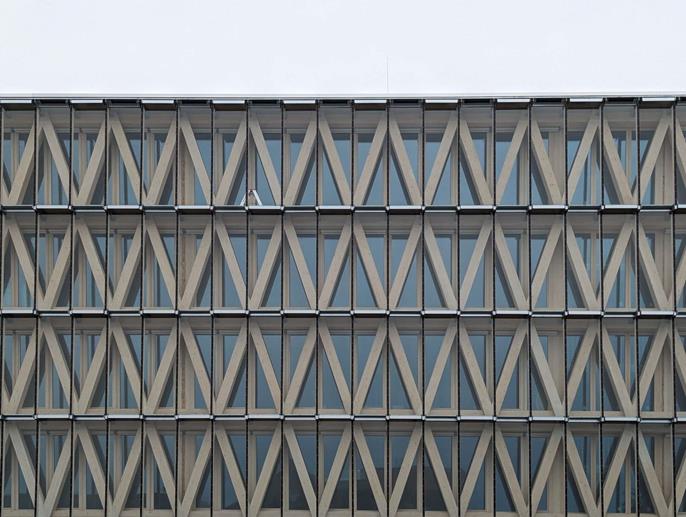

Střecha a stropy jsou z pohledového lepeného lamelového dřeva, přičemž stropní konstrukce jsou ztuženy dřevobetonovou spřaženou deskou. Z architektonických i statických důvodů jsou dřevěné fasádní sloupy uspořádány ve tvaru V.

Místo
Innovationsfabrik Heilbronn
Im Zukunftspark 4
74076 Heilbronn, Německo
Německo
Investor Stadtsiedlung Heilbronn GmbH, Heilbronn, Německo
www.stadtsiedlung.de
Architektonický návrh
Waechter + Waechter Architekten BDA PartmbB, Darmstadt, Německo
www.waechter-architekten.de
Statický výpočet merz kley partner GmbH, Dornbirn, Německo
www.mkp-ing.com
Prefabrikace dřevěné stavby, řízení stavby a montáž Blumer-Lehmann AG, Gossau
www.blumer-lehmann.com
Návrh fasády knippershelbig GmbH, Stuttgart, Německo
www.knippershelbig.com


Specifikace projektu

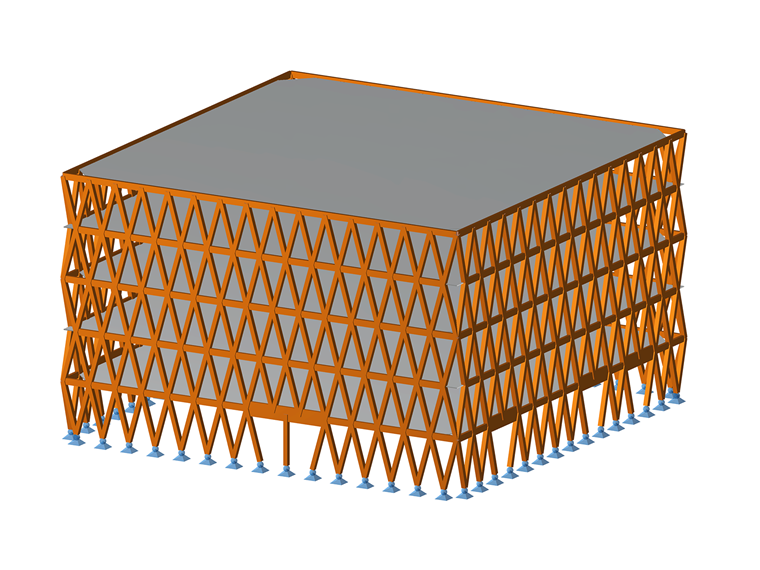

Údaje o modelu

Počet uzlů 1005
Počet linií 1540
Počet prutů 1483
Počet ploch 5
Počet zatěžovacích stavů 11
Počet kombinací zatížení 26
Počet kombinací výsledků 10
Celková hmotnost 766,528 t
Rozměry (metrické) 30,500 x 30,500 x 17,750 m
Rozměry (imperiální) 100.07 x 100.07 x 58.23 feet
Verze programu 5.34.01
