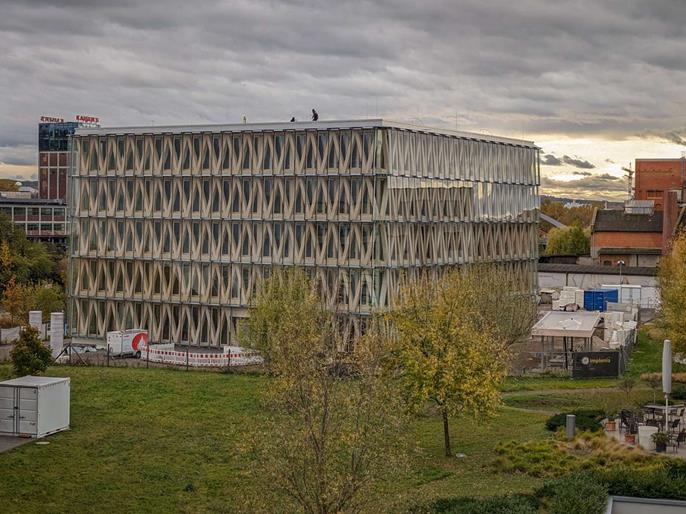

Edificio per uffici di Innovation Factory 2.0 a Heilbronn, Germania

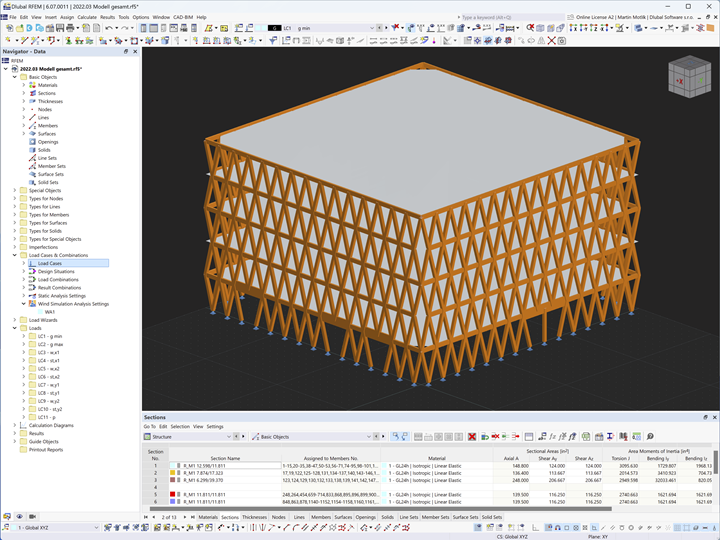

L'edificio per uffici della Innovation Factory di Heilbronn, in Germania, combina una tradizionale struttura a graticcio con la moderna ingegneria del legno. Il cliente Dlubal merz kley partner GmbH ha utilizzato il software di ingegneria strutturale RFEM per l'analisi strutturale e la progettazione.

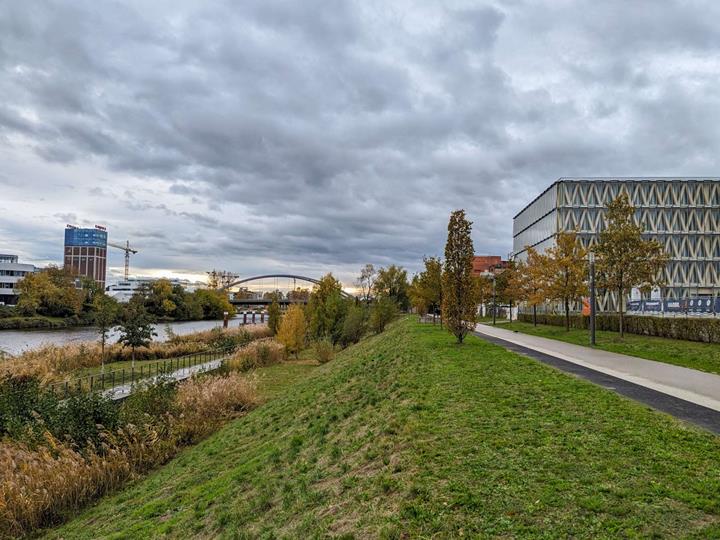

Nel parco commerciale e tecnologico Wohlgelegen a Heilbronn, lavoro, istruzione, vita e tempo libero si uniscono in un'atmosfera idilliaca e tranquilla direttamente sulle rive del fiume Neckar. Innovation Factory, recentemente ultimata, si trova nella parte meridionale del parco tecnologico.

L'edificio di cinque piani offre uffici per l'industria IT, per le industrie creative e le start-up. L'atrio al centro si estende sotto la copertura vetrata, permettendo alla luce diurna di entrare nell'edificio. Questo spazio centrale incoraggia le persone a conoscersi e a scambiarsi idee.

L'intero edificio ha una superficie di circa 31 × 31 m (101 × 101 piedi) e comprende un seminterrato. I piani fuori terra sono in legno, mentre le scale e il piano interrato sono in cemento armato.

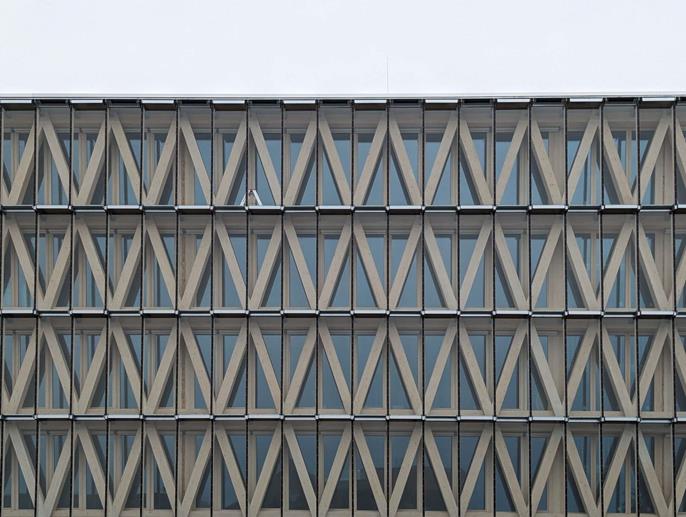

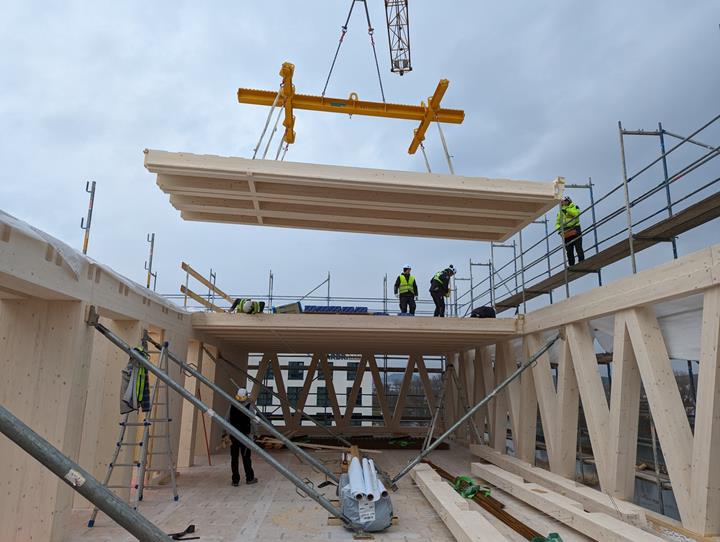

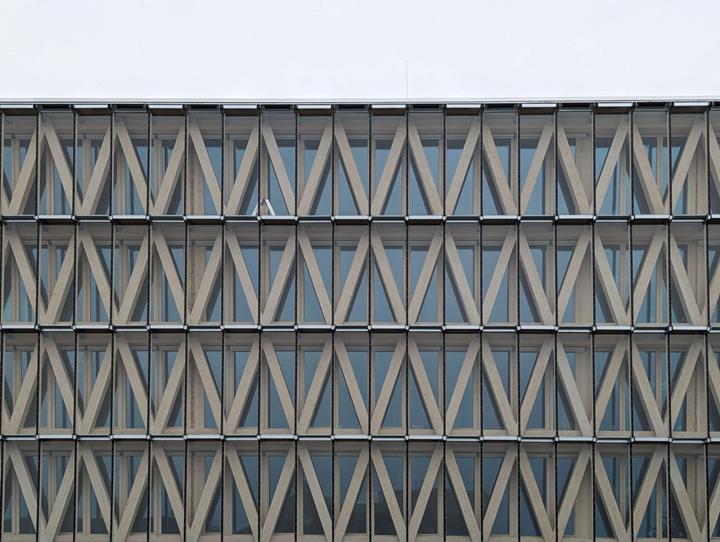

La copertura e i solai sono realizzati in legno lamellare a vista, mentre le solette sono rinforzate da una soletta composta da legno-calcestruzzo. Per ragioni architettoniche e strutturali, i supporti delle facciate in legno sono disposti a forma di V.

Posto
Innovation Factory Heilbronn
Im Zukunftspark 4
D-74076 Heilbronn, Germania
Germania
Committente Stadtsiedlung Heilbronn GmbH, Heilbronn, Germania
www.stadtsiedlung.de
Architettura
Waechter + Waechter Architekten BDA PartmbB, Darmstadt, Germania
www.waechter-architekten.de
Verifiche strutturali merz kley partner GmbH, Dornbirn, Germania
www.mkp-ing.com
Progettazione, prefabbricazione, assemblaggio delle strutture in legno Blumer-Lehmann AG, Gossau, Germania
www.blumer-lehmann.com
Facciata knippershelbig GmbH, Stoccarda, Germania
www.knippershelbig.com


Specifiche del progetto

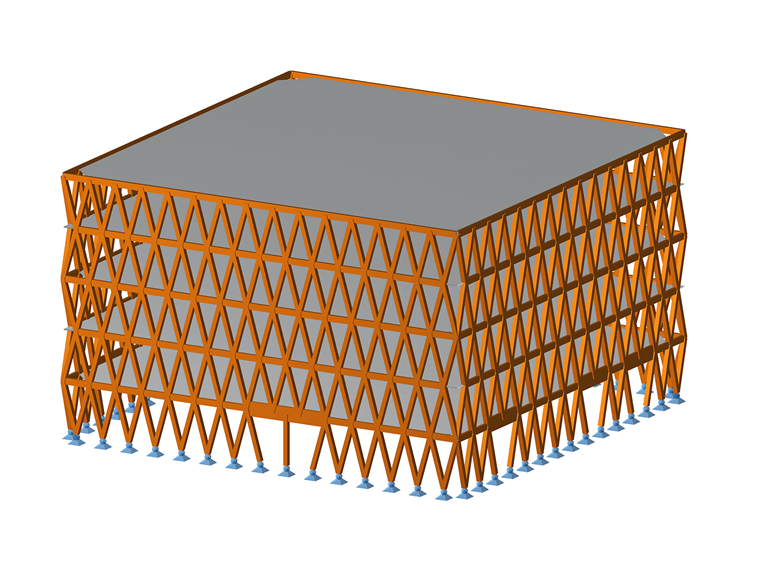

Dati modello

Numero di nodi 1005
Numero di linee 1540
Numero di aste 1483
Numero di superfici 5
Numero di casi di carico 11
Nr. di combinazioni di carico 26
Nr. di combinazioni di risultati 10
Peso totale 766,528 t
Dimensioni (metriche) 30.500 x 30.500 x 17.750 m
Dimensioni (imperiali) 100.07 x 100.07 x 58.23 feet
Versione del programma 5.34.01
