Módulo adicional para o RFEM 5
RF-DYNAM Pro - Equivalent Loads

O módulo adicional RF-DYNAM Pro - Equivalent Loads é uma extensão do módulo adicional RF-DYNAM Pro - Natural Vibrations para o método de carga equivalente estática utilizando uma análise de espectro de resposta multimodal. Desta forma, pode realizar cálculos sísmicos utilizando espectros de resposta definidos pelo utilizador ou em conformidade com as normas para a geração de forças estáticas equivalentes.

O módulo adicional suporta várias normas internacionais e oferece funções abrangentes para a análise e documentação de ações sísmicas em estruturas.

Extensão do módulo RF-DYNAM Pro - Natural Vibrations para a análise de cargas estáticas utilizando a análise de espectro de resposta multimodal

Total de itens: 5

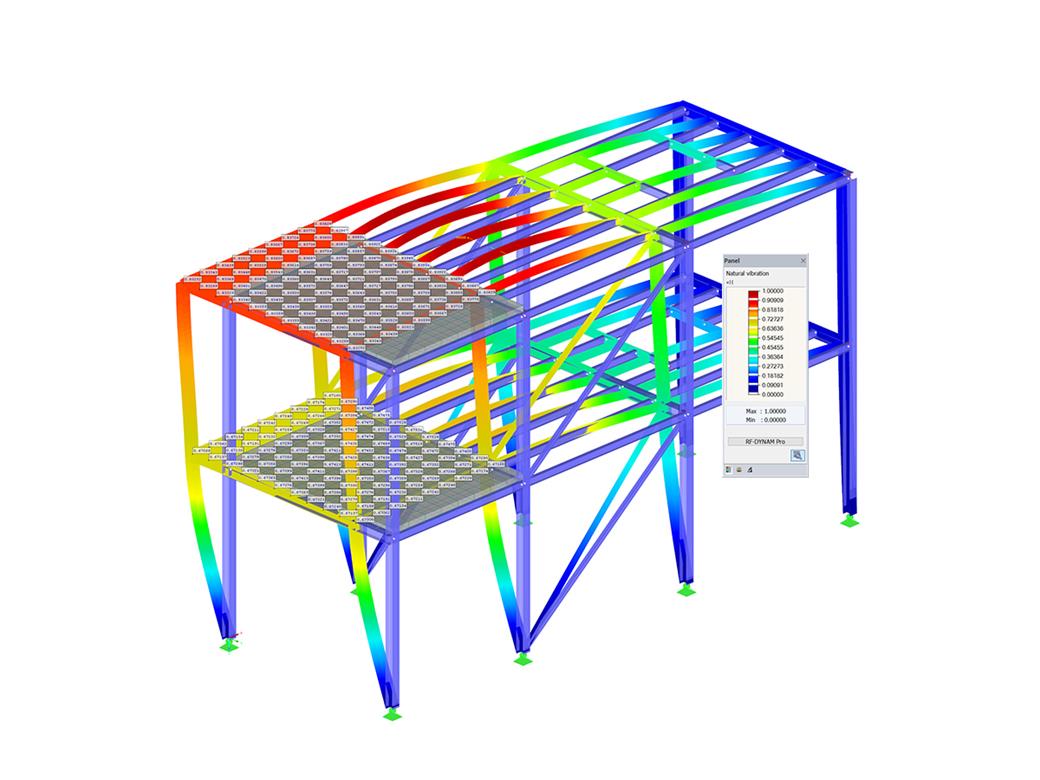

Módulo adicional RF-/DYNAM Pro - Equivalent Loads para o RFEM/RSTAB | Geração de cargas equivalentes de sismos

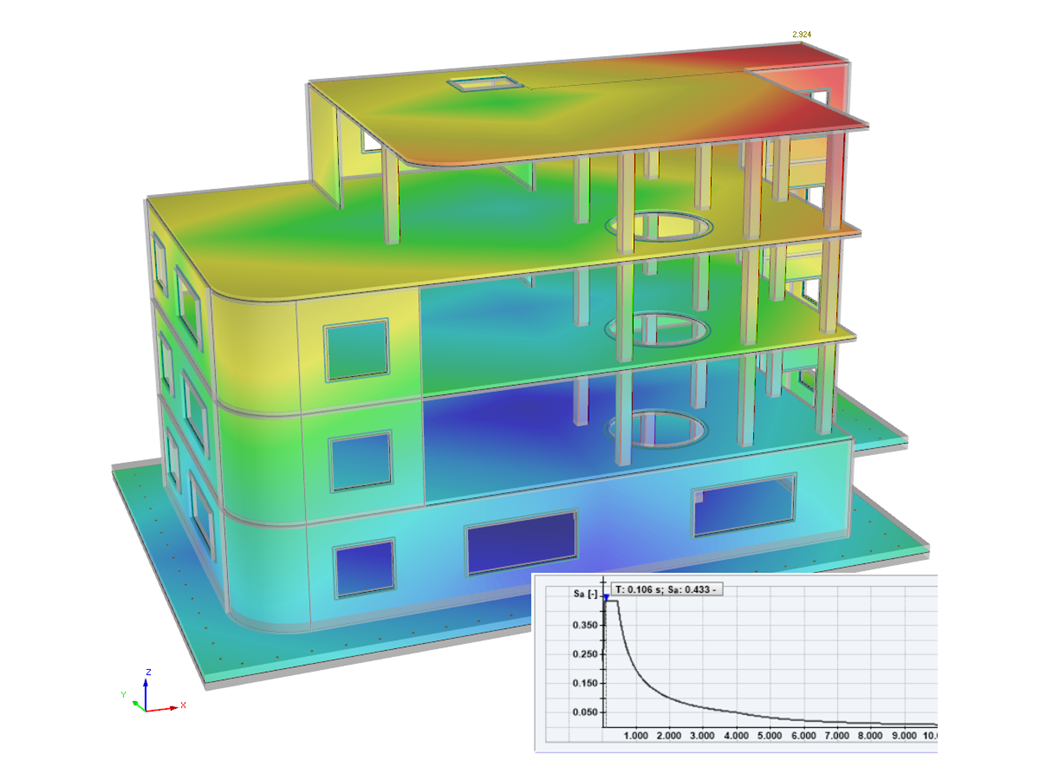

Método de espectro de resposta ASCE 7-16 no RFEM

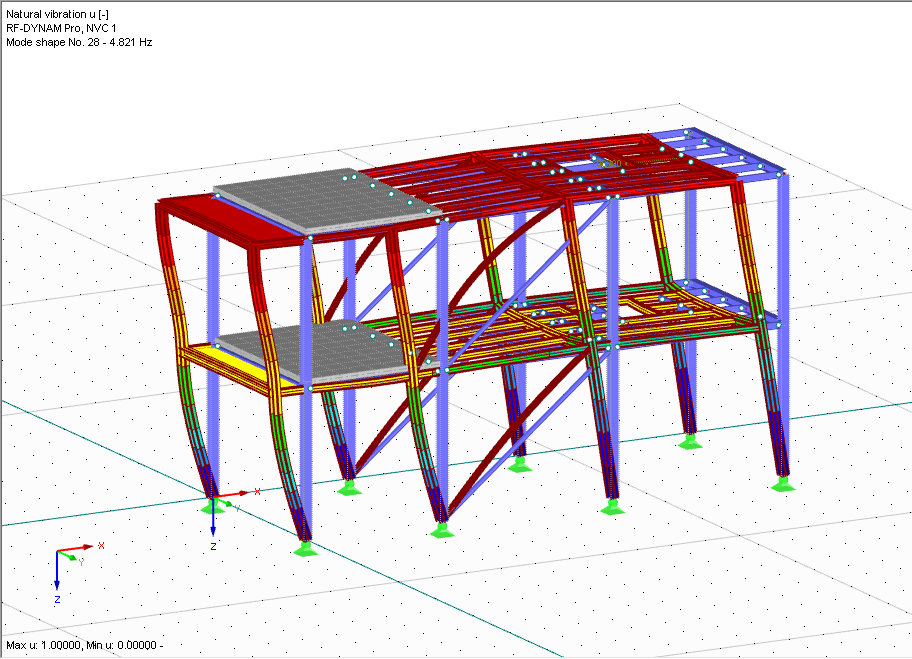

Ermittlung der maximalen Horizontallasten und Vertikallasten zur Berechnung des Stabilitätskoeffizienten

Funções

Espectros de resposta de acordo com diferentes normas
Encontram-se implementadas as seguintes normas:
- EN 1998-1:2010 + A1:2013 (União Europeia)
- DIN 4149:1981-04 (Alemanha)
- DIN 4149:2005-04 (Alemanha)
- IBC 2000 (EUA)
- IBC 2009-ASCE/SEI 7-05 (EUA)
- IBC 2012/15 - ASCE/SEI 7-10 (EUA)
- IBC 2018 - ASCE/SEI 7-16 (EUA)
- ÖNORM B 4015:2007-02 (Áustria)
- NTC 2018 (Itália)
- NCSE-02 (Espanha)
- SIA 261/1:2003 (Suíça)
- SIA 261/1:2014 (Suíça)
- SIA 261/1: 2020 (Suíça)
- O.G. 23089 + O.G. 23390 (Turquia)
- SANS 10160‑4 2010 (África do Sul)
- SBC 301:2007 (Arábia Saudita)
- GB 50011 - 2001 (China)
- GB 50011 - 2010 (China)
- NBC 2015 (Canadá)
- DTR B C 2-48 (Argélia)
- DTR RPA99 (Argélia)
- CFE Sismo 08 (México)
- CIRSOC 103 (Argentina)
- NSR - 10 (Colômbia)
- IS 1893:2002 (Índia)
- AS1170.4 (Austrália)
- NCh 433 1996 (Chile)
Estão disponíveis os seguintes anexos nacionais de acordo com a EN 1998-1:
- DIN EN 1998-1/NA:2011-01 (Alemanha)
- ÖNORM EN 1991-1-1:2011-09 (Áustria)
- NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Bélgica)
- ČSN EN 1998-1/NA:2007 (República Checa)
- NF EN 1998-1-1/NA:2014-09 (França)
- UNI-EN 1991-1-1/NA:2007 (Itália)
- NP EN 1998-1/NA:2009 (Portugal)
- SR EN 1998-1/NA:2004 (Roménia)
- STN EN 1998-1/NA:2008 (Eslováquia)
- SIST EN 1998-1:2005/A101:2006 (Eslovénia)
- CYS EN 1998-1/NA:2004 (Chipre)
- NA to BS EN 1998-1:2004:2008 (Reino Unido)
- NS-EN 1998-1:2004+A1:2013/NA:2014 (Noruega)
Espectros de resposta definidos pelo utilizador
Abordagem de espectros de resposta com base na direção
As formas próprias relevantes para o espectro de resposta podem ser selecionadas manual ou automaticamente (pode ser aplicada a regra dos 5% do Eurocódigo 8)
As cargas estáticas equivalentes geradas são exportadas para os casos de carga, separadamente para cada contribuição modal, bem como para cada direção
Combinação de resultados através de sobreposição modal (regra SRSS ou CQC) e através de sobreposição da direção (regra SRSS ou 100%/30%)
Os resultados com sinal atribuídos utilizando a forma própria dominante podem ser visualizados.

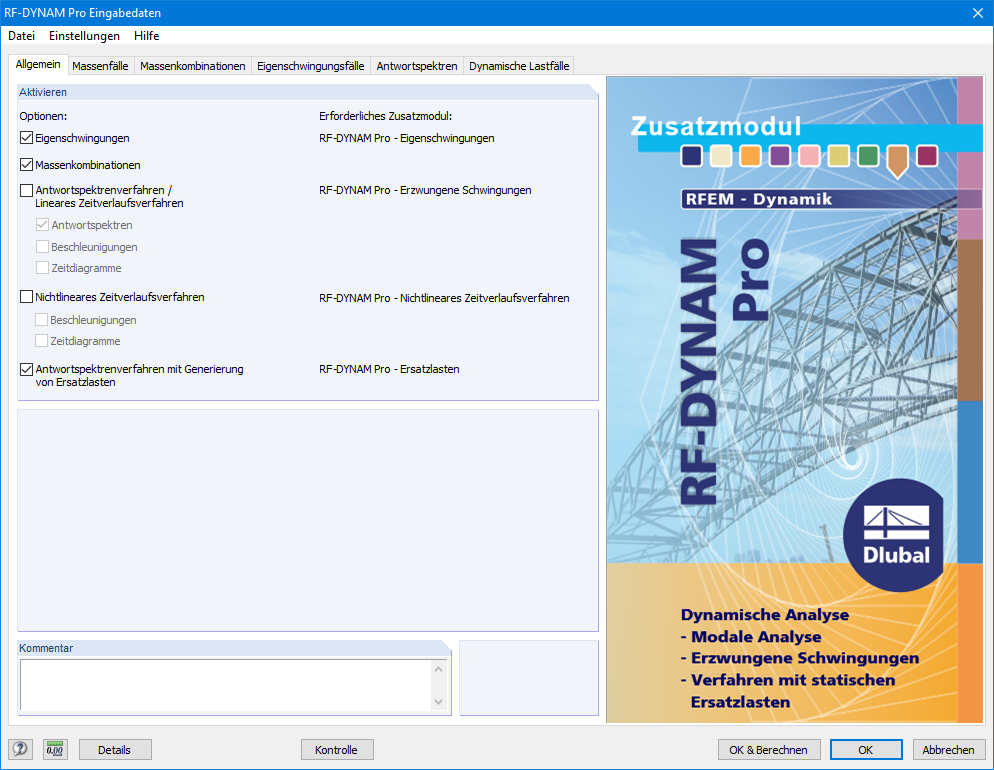

RF-/DYNAM Pro - Equivalent Loads | Entradas

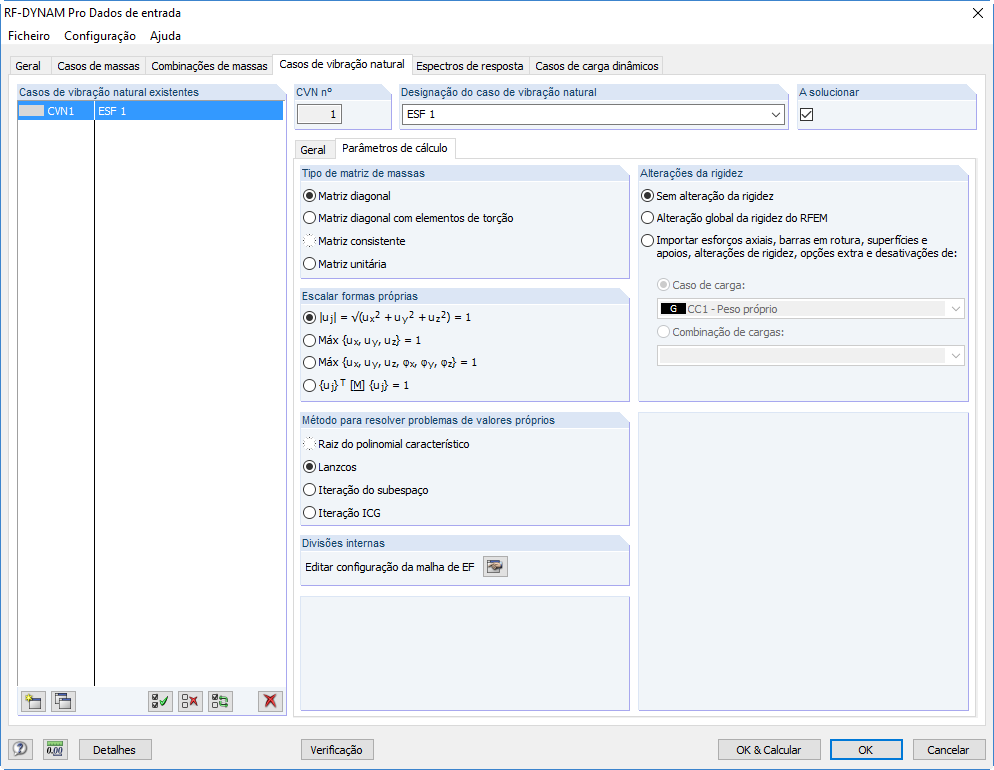

Os parâmetros de entrada relevantes para a norma selecionada são sugeridos pelo programa de acordo com as regras. Além disso, existe a possibilidade de introduzir os espectros de resposta manualmente. Os casos de carga dinâmicos definem a direção na qual o espectro de resposta atua e quais os valores próprios da estrutura que são relevantes para a análise.

RF-/DYNAM Pro - Equivalent Loads | Cálculo

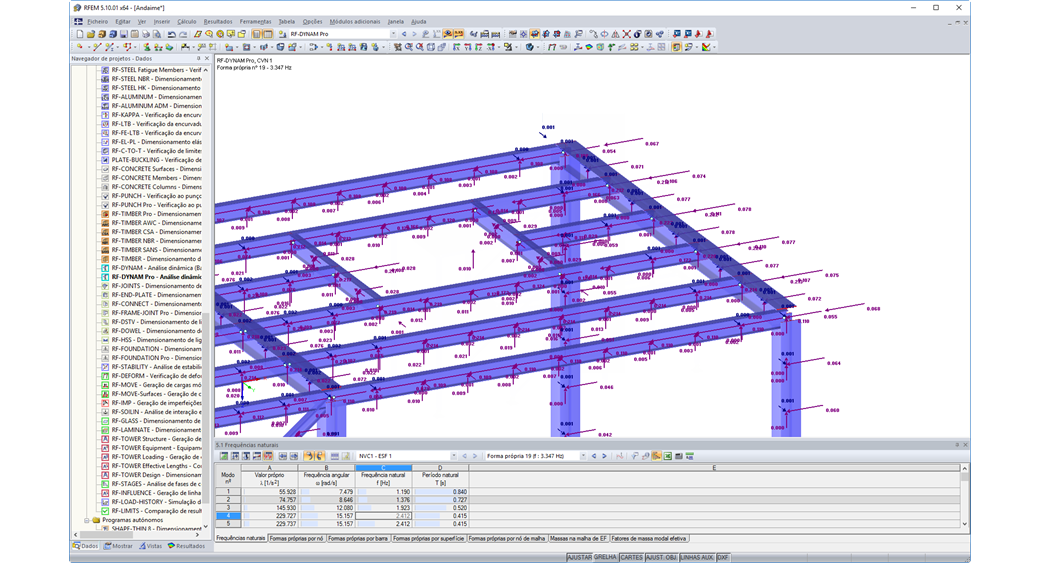

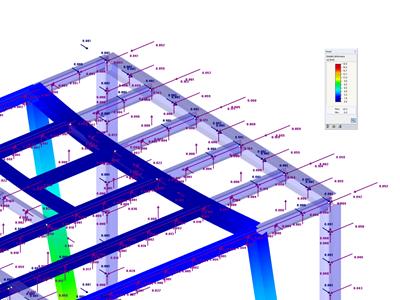

Para cada valor próprio relevante e cada direção de excitação são geradas separadamente cargas estáticas equivalentes. Estas são exportadas para casos de carga estáticos e é efetuada uma análise estática linear no RFEM/RSTAB.

RF-/DYNAM Pro - Equivalent Loads | Resultados

No método da carga equivalente são gerados casos de carga e combinações de resultados. Os casos de carga contêm as cargas equivalentes geradas que no seguimento são sobrepostas em combinações de resultados. Primeiro, as respostas modais são sobrepostas com a regra SRSS ou a regra CQC. Existe a possibilidade de serem atribuídos resultados com sinal utilizando a forma própria dominante.

De seguida, os componentes direcionais das ações sísmicas são combinados com a regra SRSS ou com a regra 100%/30%.

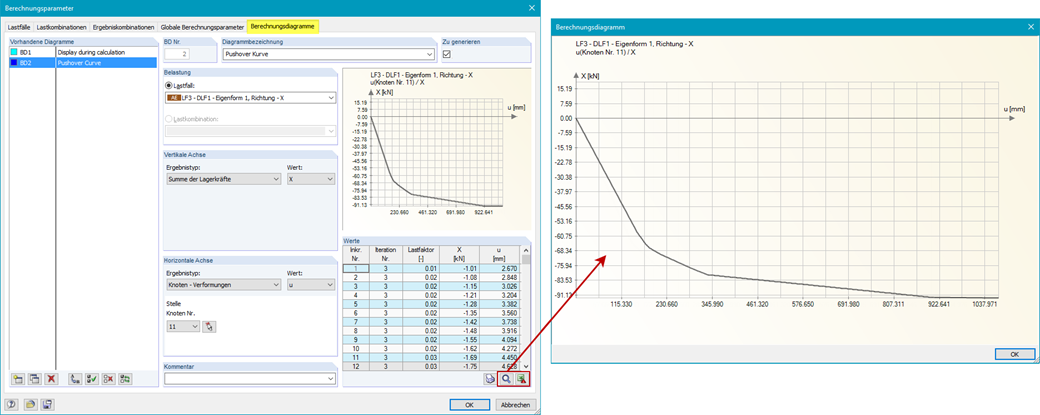

Representação de uma curva pushover nos diagramas de cálculo do RF-DYNAM Pro

Análise pushover no RFEM

No RFEM é possível determinar curvas pushover (conhecidas também por curvas de capacidade) e exportá-las para o Excel.

Com o módulo adicional RF-DYNAM Pro - Equivalent Loads, é possível gerar automaticamente uma distribuição de cargas em conformidade com o modo próprio e exportá-la como caso de carga para o RFEM.
